Описание

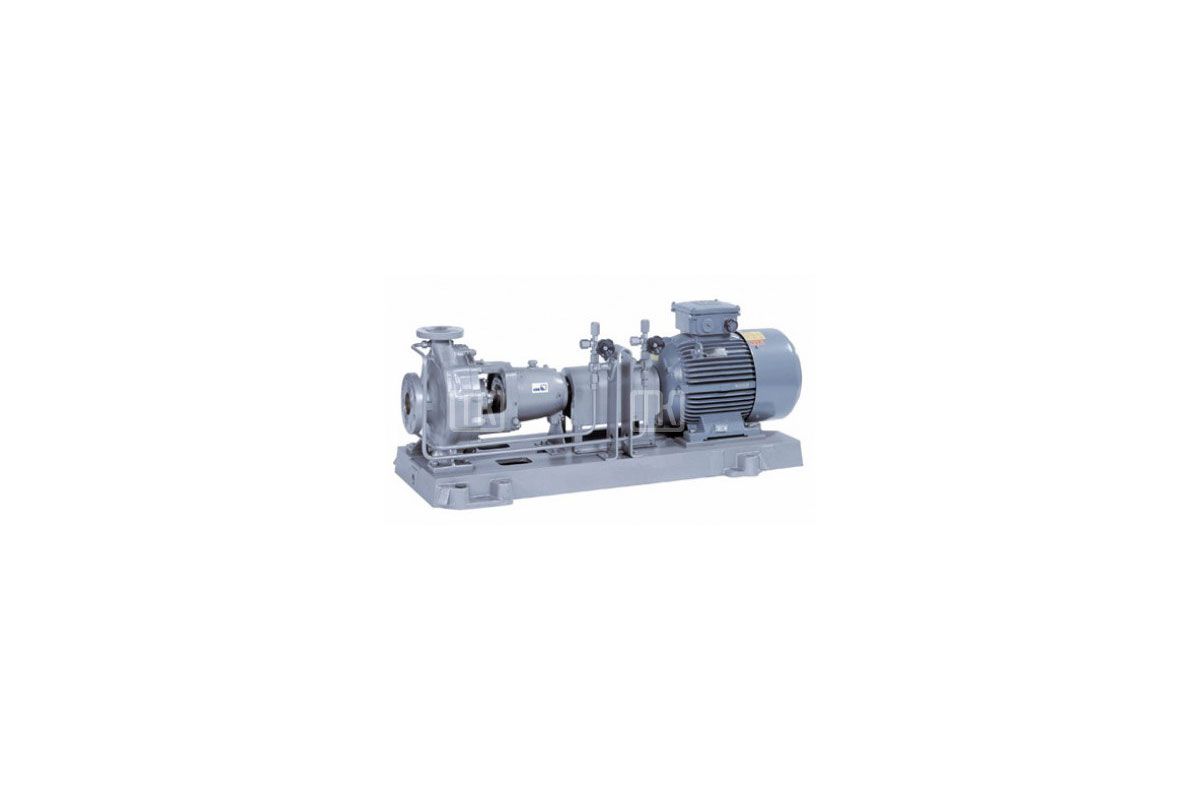

Горизонтальный центробежный насос со спиральным корпусом, имеющим поперечный разъем, в процессной конструкции, с радиальным рабочим колесом, однопоточный, одноступенчатый, по EN 22 / ISO 2858 / ISO 5199. Возможна сертификация по типовому ряду органом технического надзора TÜV в соответствии с Техническими условиями на сосуды, работающие под давлением (TRD). Исполнение по ATEX.
Области применения: для перекачивания горячей воды и масляного теплоносителя в системах трубопроводов или резервуаров, в частности для средних и крупных установок водяного отопления, котлов с принудительной циркуляцией, централизованного теплоснабжения.
- Q (расход) — до 4 800,00 м³/ч
- H (напор) — до 275,00 м
- T (темп-ра) — до +240 °C
Технические характеристики
- Тип подшипника: подшипник качения
- Разделение корпуса: поперечный (радиальный)
- Частота двигателя: 50 Гц / 60 Гц
- Тип привода: электродвигатель
- Напряжение двигателя: низкое напряжение
- Число входов рабочего колеса: однопоточное
- Материал рабочего колеса (по стандарту EN): JS 1030; JL 1040; 1.4408
- Тип установки: опорная плита
- Тип муфты: непосредственно
- Тип смазки: масляная смазка
- Макс. допустимая температура жидкости: 240 °C
- Положение патрубка: торцовое всасывание
- Макс. номинальное давление (с напорной стооны): PN 40
- Процессное исполнение: да
- Установка агрегата: «сухой» установки
- Материал вала (по стандарту EN): C45+N
- Характеристики на всасывании: несамовсасывающий
- Тип корпуса: спиральный корпус
- Тип рабочего колеса: радиальное; закрытое
- Тип присоединения: фланец
- Материал корпуса (по стандарту EN): JS 1025; 1.7706; GP240GH+N
- Макс. напор: 275,00 м
- Мин. напор: 2,00 м
- Положение установки: горизонтальный
- Тип уплотнения вала: торцовое уплотнение; сальниковая набивка
- Материал корпуса: стальное литье; чугун с шаровидным графитом
- Макс. рабочее давление с напорной стороны: 40 бар
- Макс. приводная мощность: 3.200 kW
- Тип установки: стационарный
- Макс. подача: 4800 м³/ч
- Мин. подача: 1 м³/ч
- Макс. частота вращения: 3500 1/м
Характеристики
| Мощность, кВт | 3200 |
| Производительность, м³/час | 1 / 4800 |
| Рабочий напор, м | 2 / 275 |
| Среда | Вода |
|
