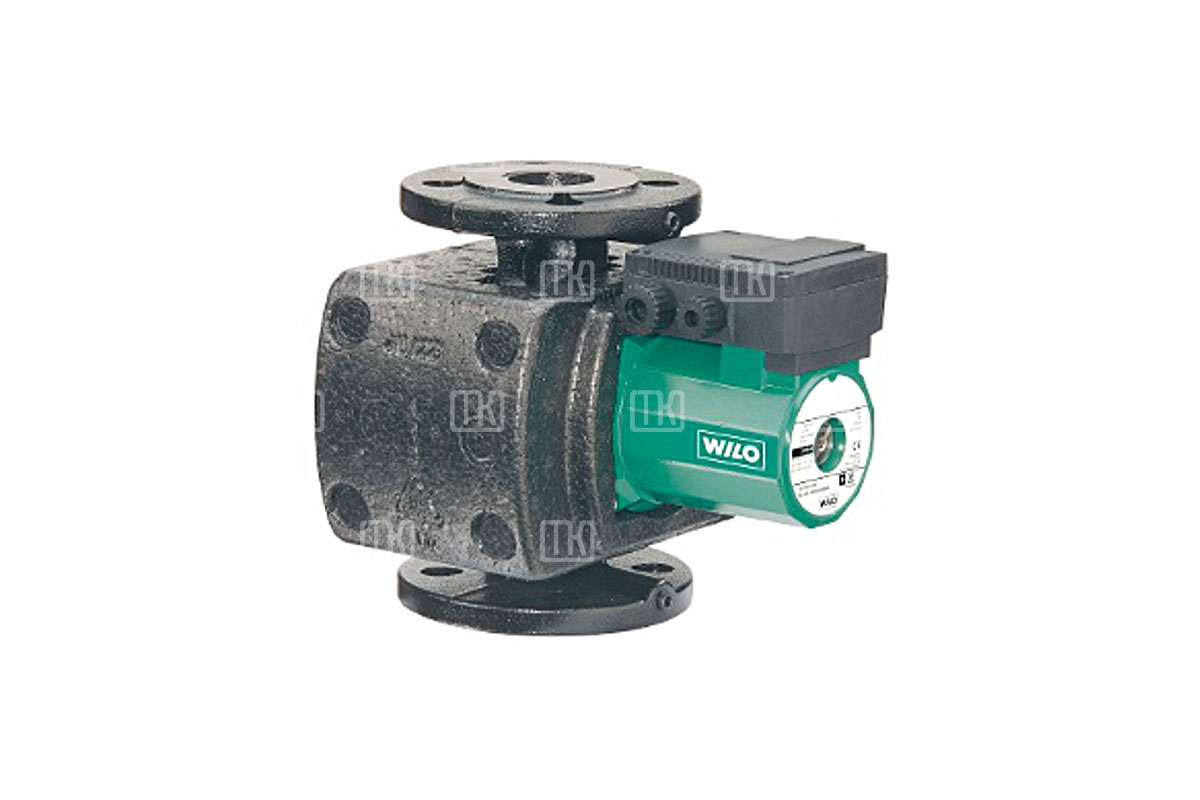

Циркуляционный насос Wilo-TOP-D

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением.

Области применения: любые системы водяного отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные установки.

Достоинства

• Для установок с небольшим сопротивлением в трубопроводной сети, применяется в системах отопления, охлаждения и кондиционирования

• Универсален для применения в разных сетях:

  • 3~400 В стандартное подключение
  • 3~230 В с измененным распределением клемм
  • 1~230 В с применением конденсатора (принадлежности)
• Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата
• Серийно с теплоизоляцией
• Устанавливается просто, благодаря комбинированному фланцу PN 6/PN 10 (DN 40 — DN 65)
• Возможна двусторонняя подводка кабеля к клеммной коробке (от P2 ≥ 60 Вт) со встроенным лепестковым ­зажимом кабеля

Технические характеристики

• Допустимый диапазон температур: от -20 до +130 °C, в кратковременном режиме (2 ч) до +140 °C

• Подключение к сети:

  • 1~230 В, 50 Гц (с конденсатором)
  • 3~230 В, 50 Гц
  • 3~400 В, 50 Гц
• Класс защиты: IP .44
• Резьбовое или фланцевое соединение (в зависимости от типа): Rp 1¼ до DN 125
• Макс. рабочее давление при стандартном исполнении: 6/10 бар т. е. 6 или 10 бар (специальное исполнение: 10 или 16 бар)

Ручное управление

• Настройка ступеней частоты вращения: 1 частота вращения

Сигнализация и индикация

• Защитный контакт обмотки (WSK, беспотенциальный размыкающий контакт) при TOP-D 65 до TOP-D 125
• Контрольный индикатор направления вращения

Оснащение

• Возможна двухсторонняя подводка кабеля для TOP-D 65 до TOP 125
• Мотор, устойчивый к токам блокировки (только для TOP-D 30, 40, 50)

Материалы

• Корпус насоса: серый чугун
• Рабочее колесо: пластмасса
• Вал: нержавеющая сталь
• Подшипники: металлографит

Объем поставки

• Насос
• Теплоизоляция
• С уплотнениями для резьбового соединения
• Подкладные шайбы фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 32 — DN 65)
• Инструкция по монтажу и эксплуатации
