Описание

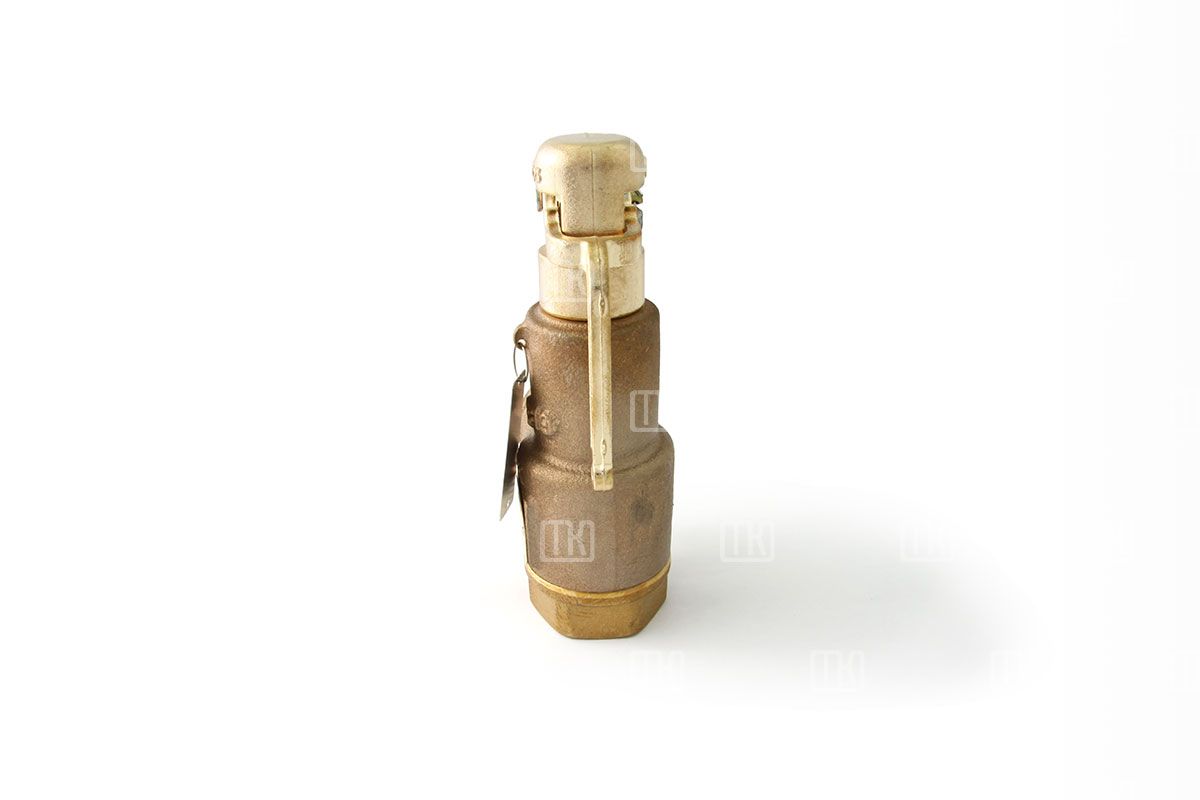

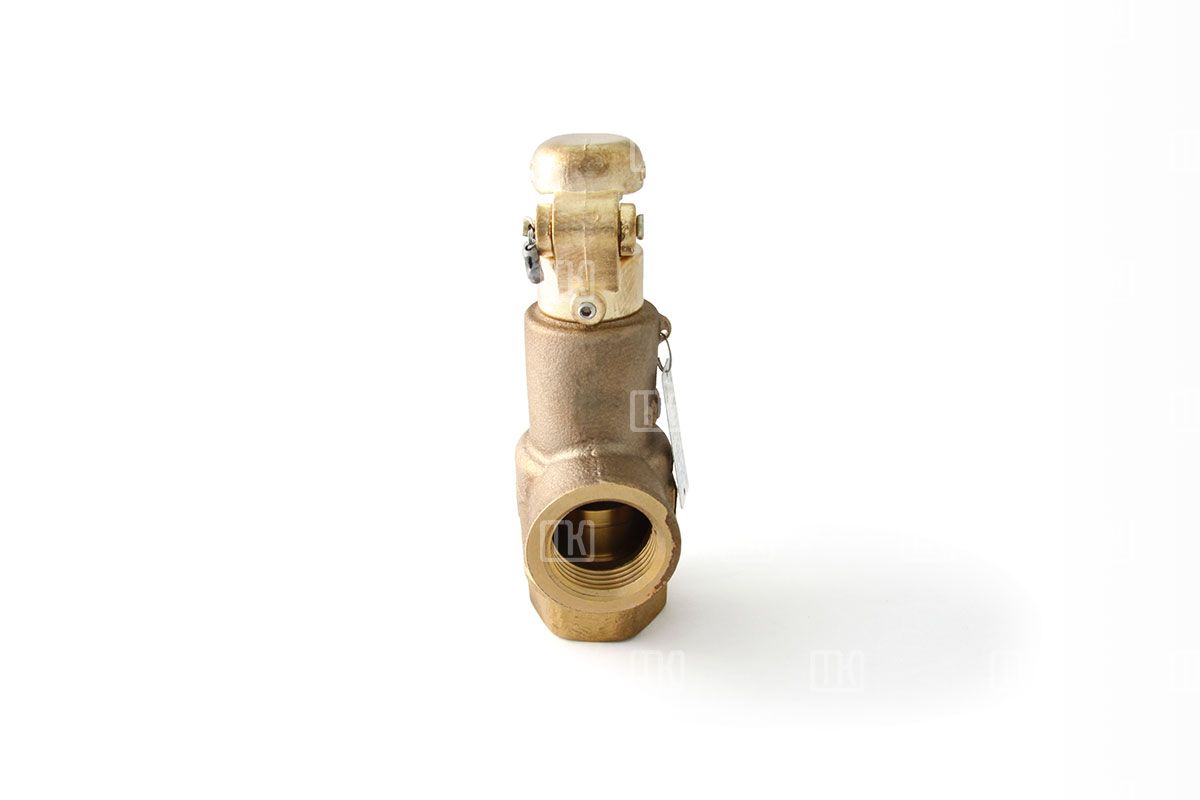

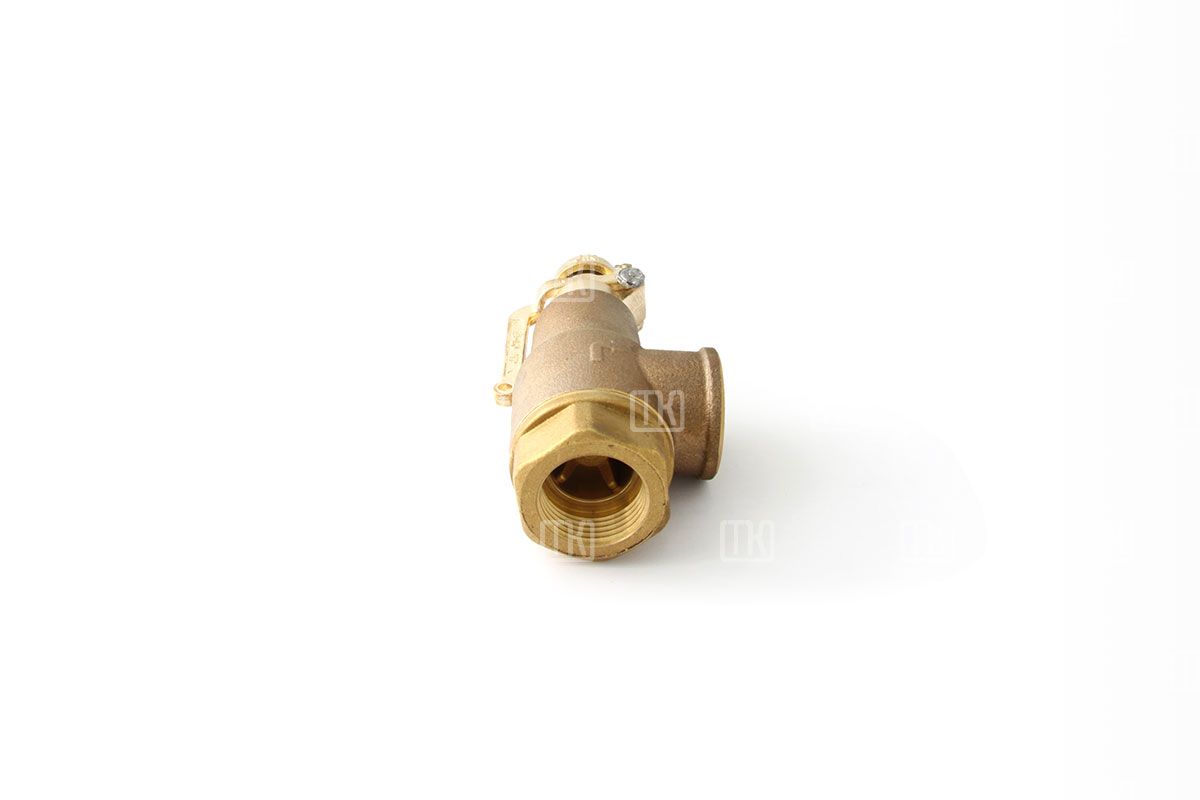

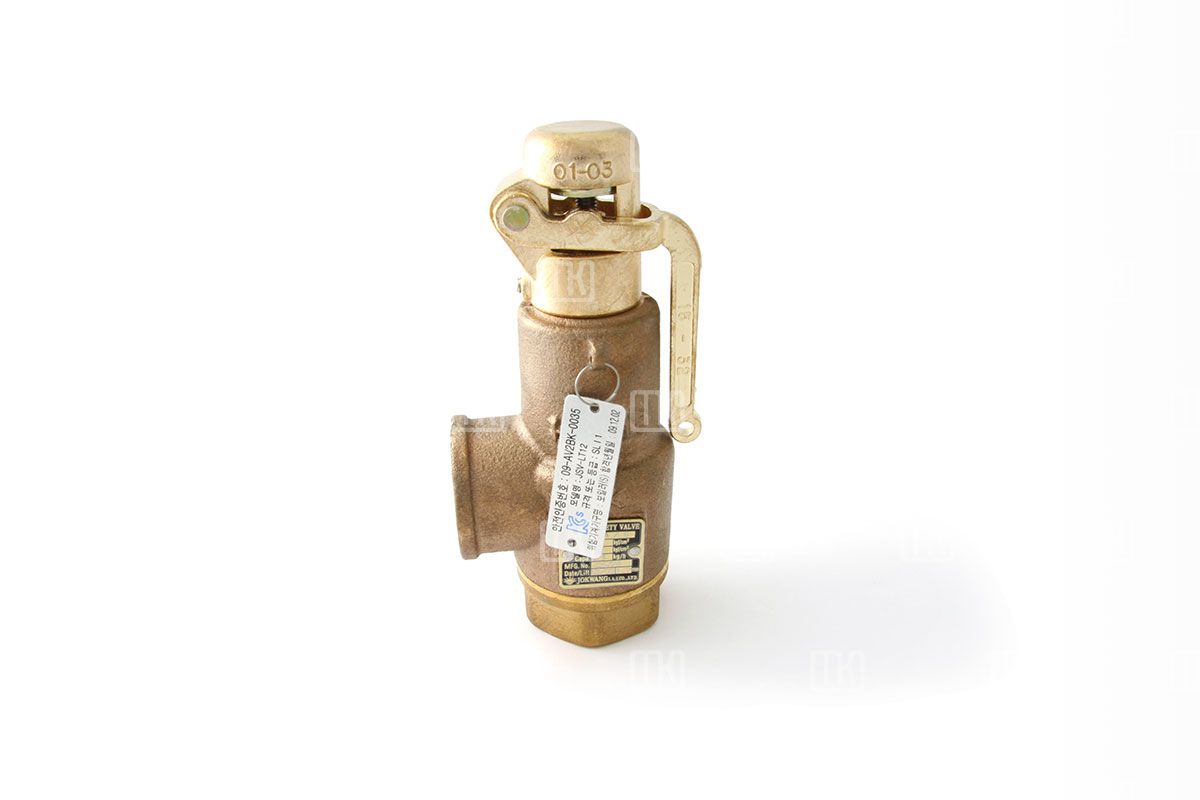

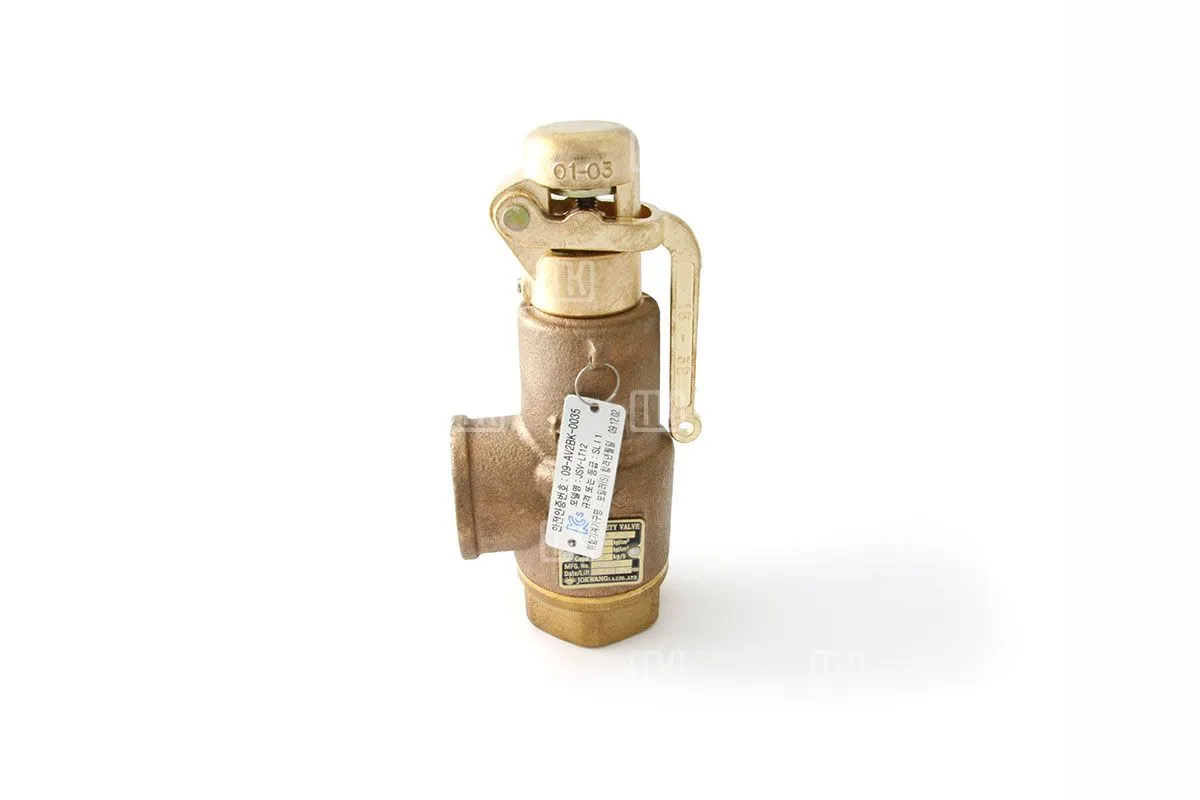

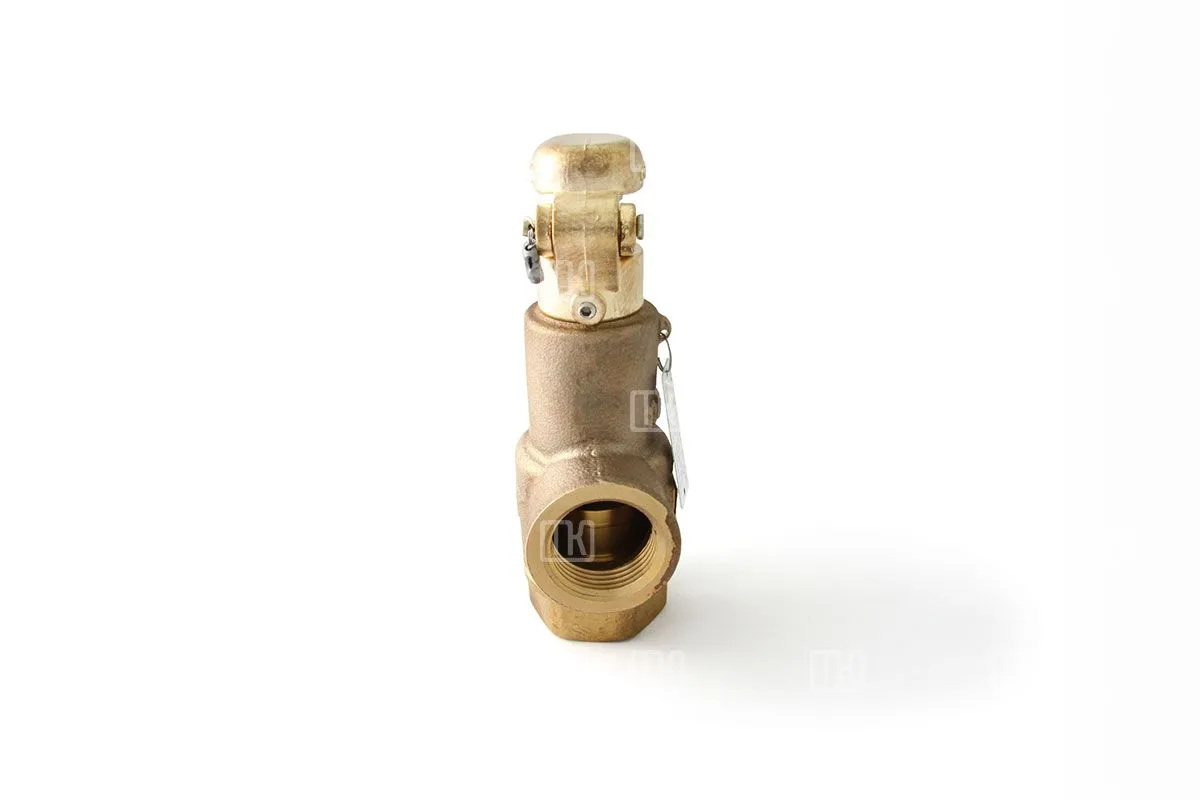

Клапан предохранительный пружинный прямого действия для жидкостей и нейтральных газов JSV-LT12.
Клапан предназначен для сброса среды в атмосферу или в отводящий трубопровод при повышении давления сверх допустимого на паровых или водогрейных котлах, сосудах, трубопроводах.
В качестве рабочей среды может использоваться водяной пар.
Клапан соответствует требованиям ГОСТ 12.2.085-2002 и ГОСТ 24570–81*.
Технические характеристики
- Расчетное давление: 10 кг/см²
- Рабочая температура: макс. 220 °С
- Рабочая среда: пар
| Номинальныйдиаметр, di | Dt, мм | Ds, мм | Подъем, мм | L1, мм | L2, мм | H, мм | Подсоединение | |
|---|---|---|---|---|---|---|---|---|
| PT d | PT d1 | |||||||
| 20 | 20 | 21 | 35 | 1,0 | 45 | 144 | ¾ʺ | ¾ʺ |
| 25 | 25 | 26 | 41 | 1,7 | 49 | 155 | 1ʺ | 1ʺ |
| 40 | 40 | 41 | 55 | 2,3 | 64 | 198 | 1 ½ʺ | 1 ½ʺ |
Характеристики
| Для чего | Котлы |
|
