Описание

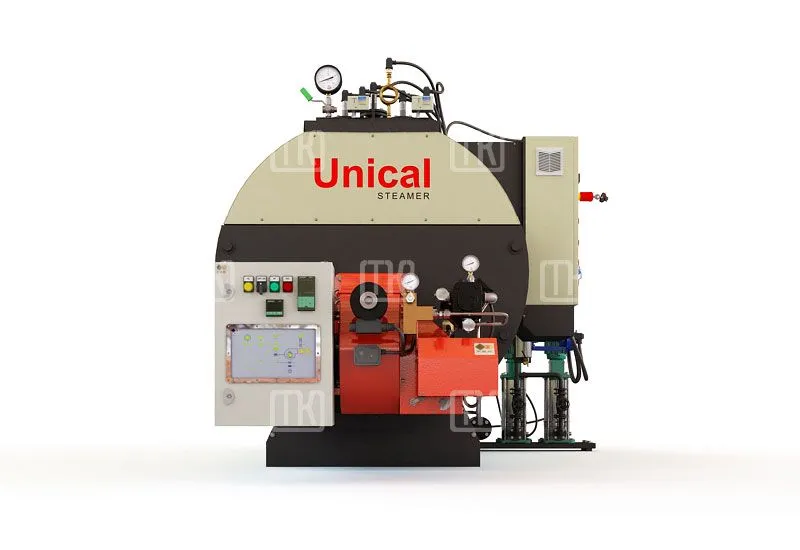

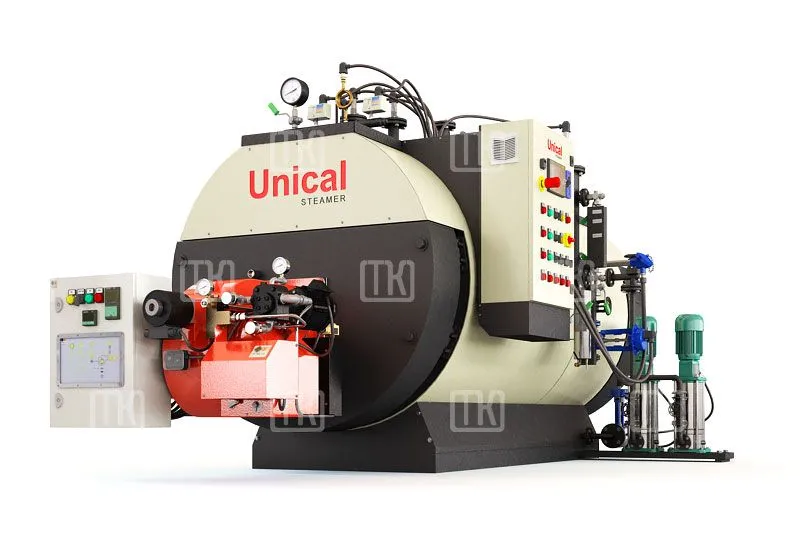

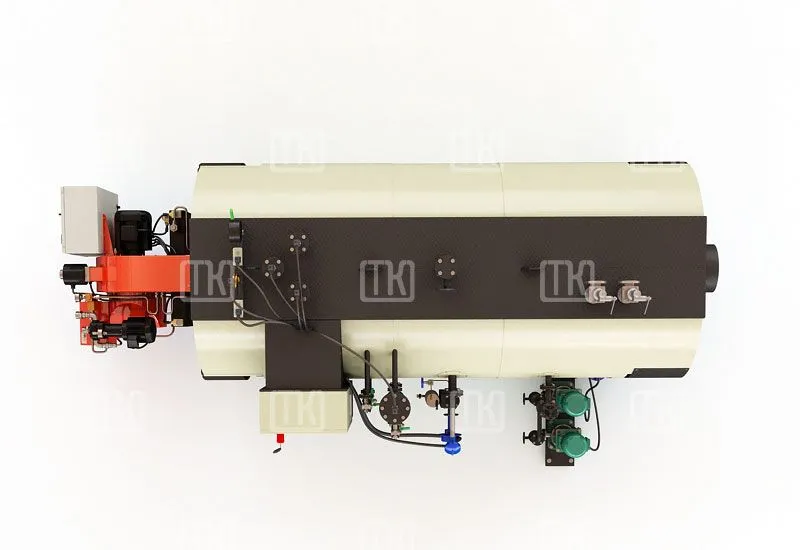

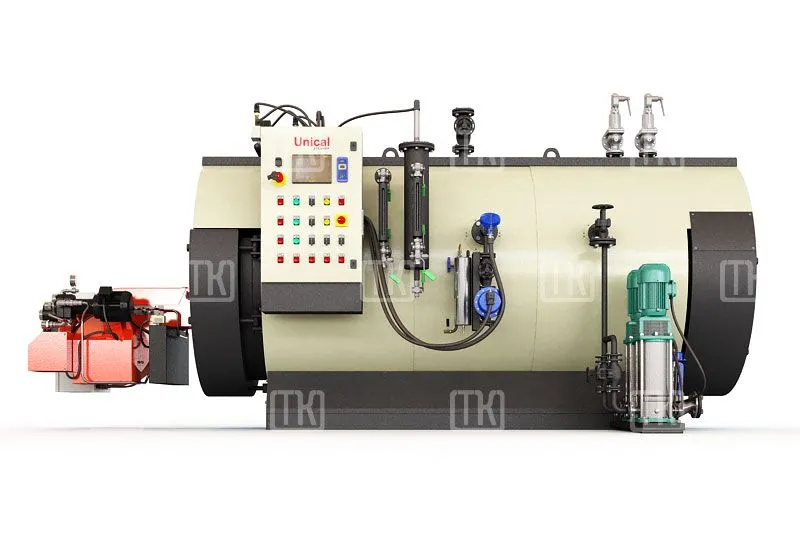

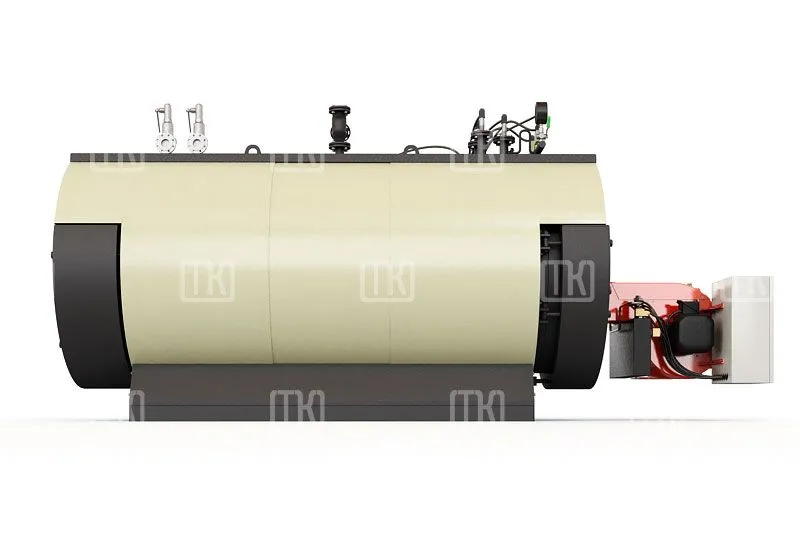

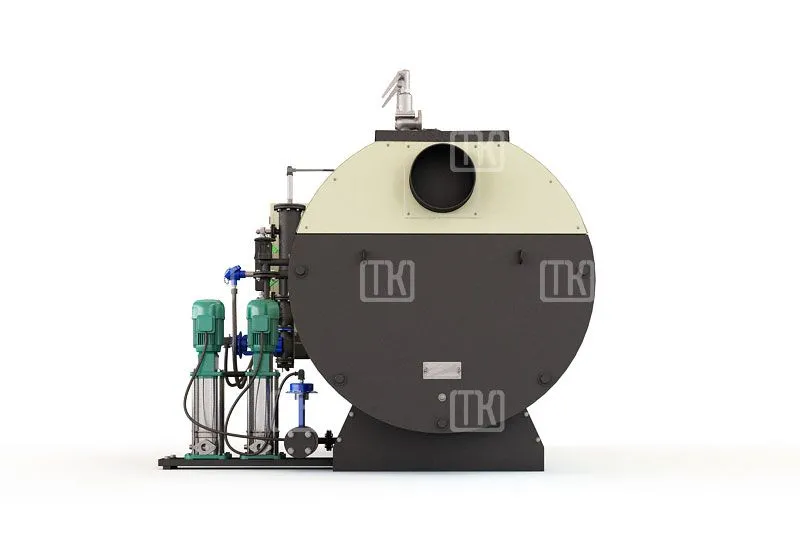

Серия котлов BAHR 12 - это серия двухходовых паровых котлов высокого давления с дымогарными трубами и омываемым днищем. Котел спроектирован для максимального давления 12 бар. КПД до 96%. Серия включает различные модели с паропроизводительностью от 300 до 6000 кг/ч
Отличительные особенности
- 14 моделей паропроизводительностью от 300 до 6000 кг/час.
- Рабочее давление — до 12 бар.
- Два хода уходящих газов.
- Используемое топливо — газ, дизель, мазут, газ/дизель.
- КПД котла — 96 %.
- Котел допускает перегрузку (за счет увеличения мощности горелки) до 15 %.
- Срок службы — до 20 лет.
Паровые котлы BAHR 12/15 выпускаются в трех модификациях:
- BAHR 12/15;
- BAHR 12/15 НР, с дымогарными трубами специального заводского исполнения типа ESALU (для газа) или ESA (для дизельного топлива);
- BAHR 12/15 НРЕС, со встроенным экономайзером, группой модуляции питательной воды и дымогарными трубами типа ESALU или ESA.
Котлы BAHR 12/15 делятся на две категории — котлы с максимальным допустимым давлением в 12 и 15 бар. Их рабочее давление, соответственно, составляет 10,9 и 13,64 бар.
Преимущества
- Длительный срок службы: котел имеет топку цилиндрической формы с омываемым днищем, что увеличивает срок безопасной эксплуатации котла.
- Возможность установки горелок для разных видов топлива: к котлу подходят горелки, работающие на газе, дизеле, мазуте, а также комбинированные горелки газ/дизель. Отверстие под выбранную горелку изготавливается под заказ.
- Высокий КПД: внутри трубного пучка установлены турбулизаторы специальной формы, которые служат для улучшения теплообмена.
Основные технические характеристики и параметры работы паровых котлов BAHR 12/15
Модель | BAHR’12/15 300 |
BAHR’12/15 400 |
BAHR’12/15 500 |
BAHR’12/15 600 |
BAHR’12/15 800 |
---|---|---|---|---|---|
Паропроизводительность, (кг/ч) | 300 | 400 | 500 | 600 | 800 |
Максимально допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 234 | 314 | 392 | 470 | 626 |
КПД (%) | 90–91 | 90–91 | 90–91 | 90–91 | 90–91 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 3,7 | 4,2 | 4,5 | 5,1 | 5,1 |
Максимальный объем воды в котле (л) | 710 | 710 | 1015 | 1015 | 1 500 |
Номинальный объем воды (л) | 525 | 525 | 760 | 760 | 1 080 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 1 650 | 1 650 | 2 040 | 2 040 | 2 860 |
Вес заполненного водой котла в рабочем состоянии (кг) | 2 175 | 2 175 | 2 800 | 2 800 | 3 940 |
Модель | BAHR’12/15 1000 |
BAHR’12/15 1250 |
BAHR’12/15 1500 |
BAHR’12/15 1750 |
BAHR’12/15 2000 |
---|---|---|---|---|---|
Паропроизводительность, (кг/ч) | 1000 | 1250 | 1500 | 1750 | 2000 |
Максимально допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 784 | 979 | 1175 | 1371 | 1567 |
КПД (%) | 90–91 | 90–91 | 90–91 | 90–91 | 90–91 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 5,8 | 5,9 | 6,7 | 6,7 | 7,6 |
Максимальный объем воды в котле (л) | 1 500 | 2 195 | 2 195 | 2 810 | 2 810 |
Номинальный объем воды (л) | 1 080 | 1 555 | 1 555 | 2 005 | 2 005 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 2 860 | 3 750 | 3 750 | 4 650 | 4 650 |
Вес заполненного водой котла в рабочем состоянии (кг) | 3 940 | 5 305 | 5 305 | 6 655 | 6 655 |
Модель | BAHR’12/15 2500 |
BAHR’12/15 3000 |
BAHR’12/15 4000 |
BAHR’12/15 5000 |
BAHR’12/15 6000 |
---|---|---|---|---|---|
Паропроизводительность, (кг/ч) | 2 500 | 3 000 | 4 000 | 5 000 | 6 000 |
Максимально допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 1959 | 2351 | 3133 | 3917 | 4700 |
КПД (%) | 90–91 | 90–91 | 90–91 | 90–91 | 90–91 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 7,6 | 8,6 | 9,6 | 10,4 | 11,8 |
Максимальный объем воды в котле (л) | 3 950 | 3950 | 5 780 | 7 730 | 8 600 |
Номинальный объем воды (л) | 2 890 | 2 890 | 4 155 | 5 800 | 6 760 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 6 600 | 6 600 | 9 030 | 10 590 | 13 750 |
Вес заполненного водой котла в рабочем состоянии (кг) | 9 490 | 9 490 | 13 185 | 16 390 | 20 510 |
Размеры подключений котлов BAHR 12/15
Модель | BAHR’12/15 300 |
BAHR’12/15 400 |
BAHR’12/15 500 |
BAHR’12/15 600 |
BAHR’12/15 800 |
---|---|---|---|---|---|
Главный паровой клапан (Ø мм) | 32 | 32 | 40 | 40 | 50 |
Предохра-нительный клапан (Ø мм) | 25 | 25 | 25 | 25 | 25 |
Указатель уровня (Ø мм) | 25 | 25 | 25 | 25 | 25 |
Трубопровод питательной воды (Ø мм) | 25 | 25 | 25 | 25 | 25 |
TDS (Ø мм) | 50 | 50 | 50 | 50 | 50 |
Дренаж котла (Ø мм) | 25 | 25 | 25 | 25 | 25 |
Отвод отходящих газов (Ø мм) | 219 | 219 | 219 | 219 | 258 |
Подключение горелки (Ø мм) | 210 | 210 | 240 | 240 | 240 |
Минимальная длина пламенной головы горелки (мм) | 340 | 340 | 340 | 340 | 340 |
Диаметр топки (Ø мм) | 482 | 482 | 542 | 542 | 628 |
Длина топки (мм) | 1 420 | 1 420 | 1 580 | 1 580 | 1 980 |
Модель | BAHR’12/15 1000 |
BAHR’12/15 1250 |
BAHR’12/15 1500 |
BAHR’12/15 1750 |
BAHR’12/15 2000 |
---|---|---|---|---|---|
Главный паровой клапан (Ø мм) | 50 | 65 | 65 | 65 | 65 |
Предохра-нительный клапан (Ø мм) | 25 | 25 | 25 | 25 | 25 |
Указатель уровня (Ø мм) | 25 | 25 | 25 | 25 | 25 |
Трубопровод питательной воды (Ø мм) | 25 | 25 | 25 | 25 | 25 |
TDS (Ø мм) | 50 | 50 | 50 | 50 | 50 |
Дренаж котла (Ø мм) | 25 | 25 | 25 | 40 | 40 |
Отвод отходящих газов (Ø мм) | 258 | 308 | 308 | 358 | 358 |
Подключение горелки (Ø мм) | 240 | 280 | 280 | 280 | 280 |
Минимальная длина пламенной головы горелки (мм) | 340 | 370 | 370 | 370 | 370 |
Диаметр топки (Ø мм) | 628 | 716 | 716 | 794 | 794 |
Длина топки (мм) | 1 980 | 2 350 | 2 350 | 2 600 | 2 600 |
Модель | BAHR’12/15 2500 |
BAHR’12/15 3000 |
BAHR’12/15 4000 |
BAHR’12/15 5000 |
BAHR’12/15 6000 |
---|---|---|---|---|---|
Главный паровой клапан (Ø мм) | 80 | 80 | 100 | 125 | 150 |
Предохра-нительный клапан (Ø мм) | 25 | 25 | 25 | 32 | 32 |
Указатель уровня (Ø мм) | 25 | 25 | 25 | 25 | 25 |
Трубопровод питательной воды (Ø мм) | 25 | 25 | 32 | 32 | 40 |
TDS (Ø мм) | 50 | 50 | 50 | 50 | 50 |
Дренаж котла (Ø мм) | 40 | 40 | 40 | 40 | 40 |
Отвод отходящих газов (Ø мм) | 408 | 408 | 458 | 508 | 500 |
Подключение горелки (Ø мм) | 360 | 360 | 400 | 400 | 420 |
Минимальная длина пламенной головы горелки (мм) | 370 | 370 | 370 | 370 | 370 |
Диаметр топки (Ø мм) | 952 | 952 | 1 068 | 118 | 1 164 |
Длина топки (мм) | 2 620 | 2 620 | 3 100 | 3 550 | 3 750 |
Основные геометрические размеры котлов BAHR 12/15
Модель | A (мм) | B1 (мм) | B2 (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | L (мм) | Ø (мм) |
---|---|---|---|---|---|---|---|---|---|---|---|
BAHR’12/15 300 |
1 150 | 1 480 | 1 730 | 1 550 | 2 350 | 635 | 755 | 1 340 | 1 555 | 1 167 | 219 |
BAHR’12/15 400 |
1 150 | 1 480 | 1 730 | 1 550 | 2 350 | 635 | 755 | 1 340 | 1 555 | 1 167 | 219 |
BAHR’12/15 500 |
1 270 | 1 600 | 1 850 | 1 750 | 2 550 | 685 | 815 | 1 460 | 1 725 | 1 266 | 219 |
BAHR’12/15 600 |
1 270 | 1 600 | 1 850 | 1 750 | 2 550 | 185 | 815 | 1 460 | 1 725 | 1 266 | 219 |
BAHR’12/15 800 |
1 410 | 1 740 | 1 990 | 2 120 | 2 960 | 745 | 885 | 1 600 | 1 870 | 1 379 | 258 |
BAHR’12/15 1000 |
1 410 | 1 740 | 1 990 | 2 120 | 2 960 | 745 | 885 | 1 600 | 1 870 | 1 379 | 258 |
BAHR’12/15 1250 |
1 555 | 1 885 | 2 135 | 2 527 | 3 437 | 860 | 1 005 | 1 790 | 2 095 | 1 417 | 308 |
BAHR’12/15 1500 |
1 555 | 1 885 | 2 135 | 2 527 | 3 437 | 860 | 1 005 | 1 790 | 2 095 | 1 417 | 308 |
BAHR’12/15 1750 |
1 680 | 2 010 | 2 260 | 2 750 | 3 740 | 905 | 1 070 | 1 920 | 2 225 | 1 482 | 358 |
BAHR’12/15 2000 |
1 680 | 2 010 | 2 260 | 2 750 | 3 740 | 905 | 1 070 | 1 920 | 2 225 | 1 482 | 358 |
BAHR’12/15 2500 |
1 950 | 2 280 | 2 530 | 2 830 | 3 860 | 1 080 | 1 265 | 2 250 | 2 595 | 1 677 | 408 |
BAHR’12/15 3000 |
1 950 | 2 280 | 2 530 | 2 830 | 3 860 | 1 080 | 1 265 | 2 250 | 2 595 | 1 677 | 408 |
BAHR’12/15 4000 |
2 180 | 2 510 | 2 760 | 3 300 | 4 370 | 11 170 | 1 380 | 2 480 | 2 865 | 1 792 | 458 |
BAHR’12/15 5000 |
2 280 | 2 610 | 2 860 | 3 800 | 4 940 | 1 195 | 1 405 | 2 555 | 2 990 | 1 817 | 508 |
BAHR’12/15 6000 |
2 350 | 2 676 | 3 026 | 4 000 | 5 220 | 1 210 | 1 410 | 2 618 | 3 319 | 2 326 | 500 |
Основные технические характеристики и параметры работы паровых котлов BAHR 12/15 НР
Модель | BAHR’12/15 300 HP |
BAHR’12/15 400 HP |
BAHR’12/15 500 HP |
BAHR’12/15 600 HP |
BAHR’12/15 800 HP |
---|---|---|---|---|---|
Паропроизводительность (кг/ч) | 300 | 400 | 500 | 600 | 800 |
Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 222 | 297 | 371 | 445 | 592 |
КПД (%) | 92–94 | 92–94 | 92–94 | 92–94 | 92–94 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 3,7 | 4,2 | 4,5 | 5,1 | 5,1 |
Максимальный объем воды в котле (л) | 710 | 710 | 1015 | 1 015 | 1 500 |
Номинальный объем воды в котле (л) | 525 | 525 | 760 | 760 | 1 080 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 1 650 | 1 650 | 2 040 | 2 040 | 2 860 |
Вес заполненного водой котла в рабочем состоянии (кг) | 2 175 | 2 175 | 2 800 | 2 800 | 3 940 |
Модель | BAHR’12/15 1000 HP |
BAHR’12/15 1250 HP |
BAHR’12/15 1500 HP |
BAHR’12/15 1750 HP |
BAHR’12/15 2000 HP |
---|---|---|---|---|---|
Паропроизводительность (кг/ч) | 1 000 | 1 250 | 1 500 | 1 750 | 2 000 |
Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 741 | 926 | 1111 | 1297 | 1482 |
КПД (%) | 92–94 | 92–94 | 92–94 | 92–94 | 92–94 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 5,8 | 5,9 | 6,7 | 6,7 | 7,6 |
Максимальный объем воды в котле (л) | 1 500 | 2 195 | 2 195 | 2 810 | 2 810 |
Номинальный объем воды в котле (л) | 1 080 | 1 555 | 1 555 | 2 005 | 2 005 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 2 860 | 3 750 | 3 750 | 4 650 | 4 650 |
Вес заполненного водой котла в рабочем состоянии (кг) | 3 940 | 5 305 | 5 305 | 6 655 | 6 655 |
Модель | BAHR’12/15 2500 HP |
BAHR’12/15 3000 HP |
BAHR’12/15 4000 HP |
BAHR’12/15 5000 HP |
BAHR’12/15 6000 HP |
---|---|---|---|---|---|
Паропроизводительность (кг/ч) | 2 500 | 3 000 | 4 000 | 5 000 | 6 000 |
Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 1 852 | 2 223 | 2 963 | 3 704 | 4 445 |
КПД (%) | 92–94 | 92–94 | 92–94 | 92–94 | 92–94 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 7,6 | 8,6 | 9,6 | 10,4 | 11,8 |
Максимальный объем воды в котле (л) | 3 950 | 3 950 | 5 780 | 7 730 | 8 600 |
Номинальный объем воды в котле (л) | 2 890 | 2 890 | 4 155 | 5 800 | 6 760 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 6 600 | 6 600 | 9 030 | 10 590 | 13 750 |
Вес заполненного водой котла в рабочем состоянии (кг) | 9 490 | 9 490 | 13 185 | 116 390 | 20 510 |
Основные технические характеристики и параметры работы паровых котлов BAHR 12/15 НРЕС
Модель | BAHR’12/15 300 HP |
BAHR’12/15 400 HP |
BAHR’12/15 500 HP |
BAHR’12/15 600 HP |
BAHR’12/15 800 HP |
---|---|---|---|---|---|
Паропроизводительность (кг/ч) | 300 | 400 | 500 | 600 | 800 |
Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 213 | 284 | 355 | 426 | 568 |
КПД (%) | 96–98 | 96–98 | 96–98 | 96–98 | 96–98 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 3,7 | 4,2 | 4,5 | 5,1 | 5,1 |
Максимальный объем воды в котле (л) | 710 | 710 | 1 015 | 1 015 | 1 500 |
Номинальный объем воды в котле (л) | 525 | 525 | 760 | 760 | 1 080 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 1 650 | 1 650 | 2 040 | 2 040 | 2 860 |
Вес заполненного водой котла в рабочем состоянии (кг) | 2 175 | 2 175 | 2 800 | 2 800 | 3 940 |
Модель | BAHR’12/15 1000 HP |
BAHR’12/15 1250 HP |
BAHR’12/15 1500 HP |
BAHR’12/15 1750 HP |
BAHR’12/15 2000 HP |
---|---|---|---|---|---|
Паропроизводительность (кг/ч) | 1 000 | 1 250 | 1 500 | 1 750 | 2 000 |
Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 710 | 888 | 1065 | 1243 | 1420 |
КПД (%) | 96–98 | 96–98 | 96–98 | 96–98 | 96–98 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 5,8 | 5,9 | 6,7 | 6,7 | 7,6 |
Максимальный объем воды в котле (л) | 1 500 | 2 195 | 2 195 | 2 810 | 2 810 |
Номинальный объем воды в котле (л) | 1 080 | 1 555 | 1 555 | 2 005 | 2 005 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 2 860 | 3 750 | 3 750 | 4 650 | 4 650 |
Вес заполненного водой котла в рабочем состоянии (кг) | 3 940 | 5 305 | 5 305 | 6 655 | 6 655 |
Модель | BAHR’12/15 2500 HP |
BAHR’12/15 3000 HP |
BAHR’12/15 4000 HP |
BAHR’12/15 5000 HP |
BAHR’12/15 6000 HP |
---|---|---|---|---|---|
Паропроизводительность (кг/ч) | 2 500 | 3 000 | 4 000 | 5 000 | 6 000 |
Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
Максимальная рабочая температура (ºC) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
Полная тепловая мощность (кВт) | 1775 | 2130 | 2840 | 3550 | 4259 |
КПД (%) | 96–98 | 96–98 | 96–98 | 96–98 | 96–98 |
Аэродинамическое сопротивление в камере сгорания (мбар) | 7,6 | 8,6 | 9,6 | 10,4 | 11,8 |
Максимальный объем воды в котле (л) | 3 950 | 3 950 | 5 780 | 7 730 | 8 600 |
Номинальный объем воды в котле (л) | 2 890 | 2 890 | 4 155 | 5 800 | 6 760 |
Вес котла с навесным оборудованием (в стандартной комплектации) (кг) | 6 600 | 6 600 | 9 030 | 10 590 | 13 750 |
Вес заполненного водой котла в рабочем состоянии (кг) | 9 490 | 9 490 | 13 185 | 16 390 | 20 510 |
Размеры подключений котлов BAHR 12/15 НР и BAHR 12/15 НРЕС
Модель | Ед. изм. | BAHR’12/15 300 HP/HPEC |
BAHR’12/15 400 HP/HPEC |
BAHR’12/15 500 HP/HPEC |
BAHR’12/15 600 HP/HPEC |
BAHR’12/15 800 HP/HPEC |
---|---|---|---|---|---|---|
Главный паровой клапан | Ø мм | 32 | 32 | 40 | 40 | 50 |
Предохранительный клапан | Ø мм | 25 | 25 | 25 | 25 | 25 |
Указатель уровня | Ø мм | 25 | 25 | 25 | 25 | 25 |
Трубопровод питательной воды | Ø мм | 25 | 25 | 25 | 25 | 25 |
TDS | Ø мм | 50 | 50 | 50 | 50 | 50 |
Дренаж котла | Ø мм | 25 | 25 | 25 | 25 | 25 |
Отвод отходящих газов | Ø мм | 219 | 219 | 219 | 219 | 258 |
Подключение горелки | Ø мм | 210 | 210 | 240 | 240 | 240 |
Минимальная длина пламенной головы горелки | Ø мм | 340 | 340 | 340 | 340 | 340 |
Диаметр топки | Ø мм | 482 | 482 | 542 | 542 | 628 |
Длина топки | мм | 1 420 | 1 420 | 1 580 | 1 580 | 1 980 |
Модель | Ед. изм. | BAHR’12/15 1000 HP |
BAHR’12/15 1250 HP/HPEC |
BAHR’12/15 1500 HP/HPEC |
BAHR’12/15 1750 HP/HPEC |
BAHR’12/15 2000 HP/HPEC |
---|---|---|---|---|---|---|
Главный паровой клапан | Ø мм | 50 | 65 | 65 | 65 | 65 |
Предохранительный клапан | Ø мм | 25 | 25 | 25 | 25 | 25 |
Указатель уровня | Ø мм | 25 | 25 | 25 | 25 | 25 |
Трубопровод питательной воды | Ø мм | 25 | 25 | 25 | 25 | 25 |
TDS | Ø мм | 50 | 50 | 50 | 50 | 50 |
Дренаж котла | Ø мм | 25 | 25 | 25 | 40 | 40 |
Отвод отходящих газов | Ø мм | 258 | 308 | 308 | 358 | 358 |
Подключение горелки | Ø мм | 240 | 280 | 280 | 280 | 280 |
Минимальная длина пламенной головы горелки | Ø мм | 340 | 370 | 370 | 370 | 370 |
Диаметр топки | Ø мм | 628 | 716 | 716 | 794 | 794 |
Длина топки | мм | 1 980 | 2 350 | 2 350 | 2 600 | 2 600 |
Модель | Ед. изм. | BAHR’12/15 2500 HP/HPEC |
BAHR’12/15 3000 HP/HPEC |
BAHR’12/15 4000 HP/HPEC |
BAHR’12/15 5000 HP/HPEC |
BAHR’12/15 6000 HP/HPEC |
---|---|---|---|---|---|---|
Главный паровой клапан | Ø мм | 80 | 80 | 100 | 125 | 150 |
Предохранительный клапан | Ø мм | 25 | 25 | 25 | 32 | 32 |
Указатель уровня | Ø мм | 25 | 25 | 25 | 25 | 25 |
Трубопровод питательной воды | Ø мм | 25 | 25 | 32 | 32 | 40 |
TDS | Ø мм | 50 | 50 | 50 | 50 | 50 |
Дренаж котла | Ø мм | 40 | 40 | 40 | 40 | 40 |
Отвод отходящих газов | Ø мм | 408 | 408 | 458 | 508 | 500 |
Подключение горелки | Ø мм | 360 | 360 | 400 | 400 | 420 |
Минимальная длина пламенной головы горелки | Ø мм | 370 | 370 | 370 | 370 | 370 |
Диаметр топки | Ø мм | 952 | 952 | 1 068 | 1 817 | 1 164 |
Длина топки | мм | 2 620 | 2 620 | 3 100 | 3 550 | 3 750 |
Основные геометрические размеры котлов BAHR 12/15 НР и BAHR 12/15 НРЕС
Модель | А (мм) | В1 (мм) | В2 (мм) | С (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | L (мм) | Ø (мм) |
---|---|---|---|---|---|---|---|---|---|---|---|
BAHR’12/15 300 HP/HPEC |
1150 | 1480 | 1730 | 1550 | 2350 | 635 | 755 | 1340 | 1555 | 1167 | 219 |
BAHR’12/15 400 HP/HPEC |
1150 | 25 | 25 | 25 | 50 | 25 | 219 | 210 | 340 | 482 | 1 420 |
BAHR’12/15 500 HP/HPEC |
1270 | 25 | 25 | 25 | 50 | 25 | 219 | 240 | 340 | 542 | 1 580 |
BAHR’12/15 600 HP/HPEC |
40 | 25 | 25 | 25 | 50 | 25 | 219 | 240 | 340 | 542 | 1 580 |
BAHR’12/15 800 HP/HPEC |
50 | 25 | 25 | 25 | 50 | 25 | 258 | 240 | 340 | 628 | 1 980 |
BAHR’12/15 1000 HP |
50 | 25 | 25 | 25 | 50 | 25 | 258 | 240 | 340 | 628 | 1 980 |
BAHR’12/15 1250 HP/HPEC |
65 | 25 | 25 | 25 | 50 | 25 | 308 | 280 | 370 | 716 | 2 350 |
BAHR’12/15 1500 HP/HPEC |
65 | 25 | 25 | 25 | 50 | 25 | 308 | 280 | 370 | 716 | 2 350 |
BAHR’12/15 1750 HP/HPEC |
65 | 25 | 25 | 25 | 50 | 40 | 358 | 280 | 370 | 794 | 2 600 |
BAHR’12/15 2000 HP/HPEC |
65 | 25 | 25 | 25 | 50 | 40 | 358 | 280 | 370 | 794 | 2 600 |
BAHR’12/15 2500 HP/HPEC |
80 | 25 | 25 | 25 | 50 | 40 | 408 | 360 | 370 | 952 | 2 620 |
BAHR’12/15 3000 HP/HPEC |
80 | 25 | 25 | 25 | 50 | 40 | 408 | 360 | 370 | 952 | 2 620 |
BAHR’12/15 4000 HP/HPEC |
100 | 25 | 25 | 32 | 50 | 40 | 458 | 400 | 370 | 1 068 | 3 100 |
BAHR’12/15 5000 HP/HPEC |
125 | 32 | 25 | 32 | 50 | 40 | 508 | 400 | 370 | 1 118 | 3 550 |
BAHR’12/15 6000 HP/HPEC |
150 | 32 | 25 | 40 | 50 | 40 | 500 | 420 | 370 | 1 164 | 3 750 |
Стандартная комплектация поставки паровых котлов BAHR 12/15
- тело парового котла;
- cмотровой люк с дверцей;
- передняя дверца в комплекте со смотровым окошком и ответным фланцем для установки горелки;
- задняя дымовая камера, оснащённая дверцей для ревизии и прочистки;
- изоляция из минеральной ваты и обшивка из окрашенной листовой стали;
- манометр ø 150 мм — шкала: 0÷16 бар — с трехходовым краном проверки манометра;
- два указателя уровня прямого действия с фланцевыми подключениями, со сливными и отсечными кранами;
- два регулировочных реле давления;
- предохранительное реле давления, сертифицировано CE PED, с ручным перезапуском на панели управления;
- группа автоматической регулировки уровня воды;
- предохранительный регулятор «аварийного минимального уровня» с самодиагностикой, сертифицирован CE PED, для блокировки горелки, с ручным перезапуском на панели управления;
- дополнительный регулятор «аварийного минимального уровня» с самодиагностикой для блокировки горелки, с ручным перезапуском на панели управления;
- регулятор «аварийного максимального уровня» с самодиагностикой для блокировки горелки, с ручным перезапуском на панели управления;
- два предохранительных пружинных клапана;
- главный паровой клапан;
- две группы питательного насоса в вертикальном исполнении;
- установленный комплект арматуры питательного контура и обвязка;
- установленный комплект арматуры сливного контура и обвязка;
- стальные турбулизаторы (для котлов BAHR 12/15);
- дымогарные трубы специального заводского исполнения типа ESALU — для газа, или ESA — для дизельного топлива (для котлов BAHR 12/15 НР и BAHR 12/15 НРЕС);
- встроенный экономайзер (для котлов BAHR 12/15 НРЕС);
- группа модуляции питательной воды (для котлов BAHR 12/15 НРЕС);
- электромеханический шкаф управления паровым котлом (для паровых котлов BAHR 12/15);
- электронный шкаф управления котлом с IML (Industrial Multi Logic) панелью (для котлов BAHR 12/15 НР и BAHR 12/15 НРЕС).
Комплект вложенной документации:
Паспорт парового котла в соответствии с Приложением № 4 ПБ 10-574-03, включая:
- Чертежи продольного и поперечного разрезов и план котла с указанием основных размеров;
- Расчет на прочность элементов, работающих на прочность, в пределах котла;
- Декларация производителя о соответствии контроля и испытаний отдельных компонентов котла, осуществляемых в процессе изготовления требованиям Приложения VII Директивы PED;
- Инструкция по установке, эксплуатации и обслуживанию;
- Сертификаты, относящиеся к установленным компонентам безопасности (Декларация соответствия PED, инструкции);
- Рабочая диаграмма питательных насосов;
- Электрические схемы панели управления;
- Инструкции и электрические/функциональные схемы установленных регулирующих компонентов и горелки (устанавливается по запросу);
- Требования к качеству питательной и котловой воды, с параметрами, которые подлежат периодическому контролю, максимальные и минимальные предельные допуски, частота контроля и необходимое обслуживание.
Характеристики
Классификация котла | Двухходовые |
Тип котла | Паровой |
Паропроизводительность, кг/час | 300 / 6000 |
Рабочее давление, кгс/см² | 12 |
Топливо | Природный газ / Дизель / Комбинированное |
Не нашли то что искали?! Напишите нам и мы обязательно найдем решение по Вашему запросу.
|
Задать вопрос
|
- Комментарии
Загрузка комментариев...
