Описание

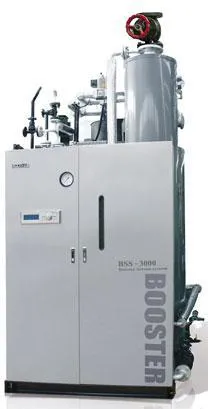

Котлы данной серии предназначены для производства насыщенного пара с максимальной температурой от 180 до 195 °С (для котлов BSS-2500SGD и BSS-3000SGD) и давлением от 10 до 16 кг/см2 (BSS-2500SGD и BSS-3000SGD).
Они являются водотрубными и имеют вертикальную конструкцию.
Преимущества
- Возможность работы на разных видах топлива: котлы оснащены комбинированной горелкой, что позволяет использовать в качестве топлива как газ, так и дизель.
- Высокий КПД котла — не менее 90 % (96), достигается благодаря особой конструкции.
- Модулированная горелка дает возможность плавной регулировки.
- Компактность: благодаря малому объему воды и другим конструктивным особенностям, котлы данной серии могут быть установлены даже в производственных помещениях.
Основные технические характеристики и параметры работы паровых котлов BOOSTER BSS (1000–3000) — SGD (газ/жидкое топливо)
| Наименование | Единицы измерения | BSS-1000SGD | BSS-1500SGD | BSS-2000SGD | |
|---|---|---|---|---|---|
| Паропроизводительность | кг/ч | 1000 | 1500 | 2000 | |
| Теплопроизводительность | МВт | 0,75 | 1,12 | 1,5 | |
| ккал/ч | 643 700 | 965 550 | 1 287 400 | ||
| Максимальное расчетное давление | кгс/см2 | 10 | 10 | 10 | |
| Максимальное рабочее давление | кгс/см2 | 9 | 9 | 9 | |
| Эффективность (КПД) | % | Не менее 90 | Не менее 90 | Не менее 91 | |
| Поверхность нагрева | м2 | 9,82 | 9,99 | 19,72 | |
| Объем котловой воды | л | 160 | 160 | 230 | |
| Напряжение | В | 380×3Ø | 380×3Ø | 380×3Ø | |
| Общая потребляемая мощность | кВт | 5,2 | 9 | 10,5 | |
| Мощность вентилятора | кВт | 3,7 | 7,5 | 7,5 | |
| Насос водоснабжения | Тип | — | MVI 212–1 | MVI 412–1 | MVI 412–1 |
| Мощность | кВт | 1,5 | 1,5 | 3 | |
| Топливный насос | Тип | — | RSA-125 | RSA-125 | E7NC10015P |
| Мощность | кВт | 0,4 | 0,4 | 1,5 | |
| Вес | кг | 1800 | 2200 | 2350 | |
| Габариты | Ширина (Ш) | мм | 990 | 990 | 1350 |
| Длина (Д) | мм | 1890 (1860) | 2510 | 2530 | |
| Высота (В) | мм | 2590 | 2660 (2460) | 2740 | |
| Тип горелки | — | — | — | BSGD-250A | |
| Система регулирования горелки | — | 2-ступенчатая | 2-ступенчатая | 3-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Природный газ | м3/ч | 84,1 | 126,2 | 166,4 |
| Сжиженный газ | кг/ч | 65,1 | 97,5 | 128,6 | |
| Дизель | кг/ч | 69,4 | 104,2 | 137,4 | |
| Диаметр соединительных отверстий | Вход (Дизель) | Ø мм | 15 | 15 | 25 |
| Вход газа | Ø мм | 50 | 50 | 50 | |
| Выход пара | Ø мм | 50 | 65 | 80 | |
| Вход питательной воды | Ø мм | 20 (насос 25) | 20 (насос 25) | 25 (насос 32) | |
| Дренаж | Ø мм | 25 | 25 | 40 | |
| Предохранит. клапан | Ø мм | JSV-FT11Ø25 | JSV-FT11Ø32 | JSV-FT11Ø32 | |
| Подсоединение дымохода | Ø мм | 300 | 350 | 400 | |
| Наименование | Единицы измерения | BSS-2500SGD | BSS-3000SGD | |
|---|---|---|---|---|
| Паропроизводительность | кг/ч | 2500 | 3000 | |
| Теплопроизводительность | МВт | 1,87 | 2,2 | |
| ккал/ч | 1609250 | 1931100 | ||
| Максимальное расчетное давление | кгс/см2 | 10 (16) | 10 (16) | |
| Максимальное рабочее давление | кгс/см2 | 9 (15) | 9 (15) | |
| Эффективность (КПД) | % | Не менее 90 | Не менее 90 | |
| Поверхность нагрева | м2 | 23,1 | 25 | |
| Объем котловой воды | л | 365 | 400 | |
| Напряжение | В | 380×3Ø | 380×3Ø | |
| Общая потребляемая мощность | кВт | 14 (15,5) | G-18 (19), D-19,5 (20,5) | |
| Мощность вентилятора | кВт | 11 | 15 | |
| Насос водоснабжения | Тип | — | MVI 412–1 | MVI 412–1 (Helix V623-1) |
| Мощность | кВт | 3 | 3 (4) | |
| Топливный насос | Тип | — | TA2С40105 | TA2С40105 |
| Мощность | кВт | 1,5 | 1,5 | |
| Вес | кг | 3200 | 3700 | |
| Габариты | Ширина (Ш) | мм | 1600 | 1600 |
| Длина (Д) | мм | 3090 | 3090 | |
| Высота (В) | мм | 3050 | 3160 | |
| Тип горелки | — | BSGD-250A | BSGD-250A | |
| Система регулирования горелки | — | 3-ступенчатая | 3-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Природный газ | м3/ч | 210,3 | 252,4 |
| Сжиженный газ | кг/ч | 162,5 | 195,2 | |
| Дизель | кг/ч | 173,5/162,7 | 208,3 | |
| Диаметр соединительных отверстий | Вход (Дизель) | Ø мм | 25 | 25 |
| Вход газа | Ø мм | 50 | 50 | |
| Выход пара | Ø мм | 80 | 100 | |
| Вход питательной воды | Ø мм | 25 (насос 32) | 25 (насос 32) | |
| Дренаж | Ø мм | 40 | 40 | |
| Предохранит. клапан | Ø мм | JSV-FT11Ø40 | JSV-FT11 Ø40 (Ø32×50) | |
| Подсоединение дымохода | Ø мм | 450 | 500 | |
Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:
- Теплопроизводительность топлива: природный газ — 8 500 ккал/м3, сжиженный газ — 11 000 ккал/кг, дизель — 10 300 ккал/кг;
- Температура питательной воды 20 °С;
- Давление газа 3500 ± 1000 мм вод. ст.
Характеристики
| Тип котла | Паровой |
| Паропроизводительность, кг/час | 1000 / 3000 |
| Рабочее давление, кгс/см² | 10 / 16 |
| Топливо | Природный газ / Дизель |
|
