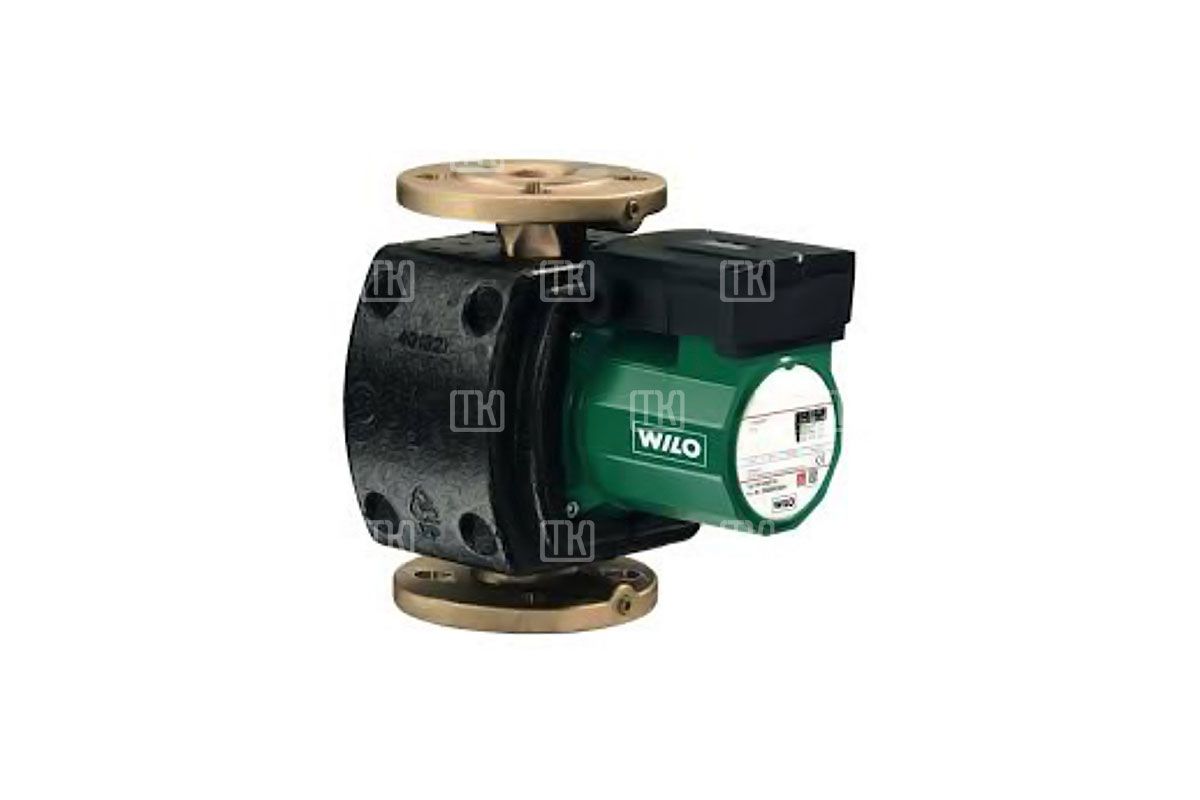

Циркуляционный насос Wilo-TOP-Z

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением. Предварительно задаваемые ступени частоты вращения для согласования мощности.

Области применения: циркуляционные системы ГВС и подобные системы в промышленности и инженерном оборудовании зданий (например, циркуляция охлаждающей воды).

Достоинства

• Ручное согласование потребной мощности насоса 3-ступенчатым переключателем
• Серийно с теплоизоляцией
• Устанавливается просто, благодаря комбинированному фланцу PN 6/PN 10 (DN 40 – DN 65)
• Возможна двусторонняя подводка кабеля к клеммной коробке (от P2 ≥ 250 Вт) со встроеннымлепестковым ­зажимом кабеля

Технические характеристики

• Допустимый диапазон температур

  • TOP-Z 20/4 и TOP-Z 25/6: питьевая вода жесткостью до 18 °dH — до +65 °C, в кратковременном режиме (2 ч) — до +80 °C
  • Начиная с TOP-Z 25/10: питьевая вода жесткостью до 20 °dH: — до +80 °C, в кратковременном режиме (2 ч) — до +110 °C

• Вода систем отопления: от -20 до +110 °C

  • TOP-Z 20/4 и TOP-Z 25/6: питьевая вода жесткостью до 18 °dH: — до +65 °C, в кратковременном режиме (2 ч) — до +80 °C
  • Начиная с TOP-Z 25/10: питьевая вода жесткостью до 20 °dH: — до +80 °C, в кратковременном режиме (2 ч) — до +110 °C
  • Вода систем отопления: от -20 до +110 °C

• Подключение к сети:

  • 1~230 В, 50 Гц (в зависимости от типа до TOP-Z 40/7)
  • 3~230 В, 50 Гц (опционально с конденсатором)
  • 3~400 В, 50 Гц
• Класс защиты: IP .44
• Резьбовое или фланцевое соединение (в зависимости от типа): Rp ¾ до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар т. е. 6 или 10 бар (специальное исполнение: 10 или 16 бар)

Материалы

• Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
• Рабочее колесо: пластмасса
• Вал: нержавеющая сталь/керамика
• Подшипники: графит, пропитанный синтетической смолой

Объем поставки

• Насос

  • с уплотнениями для резьбового соединения
  • с подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 40 — DN 65)
• Инструкция по монтажу и эксплуатации
• Теплоизоляция корпуса
