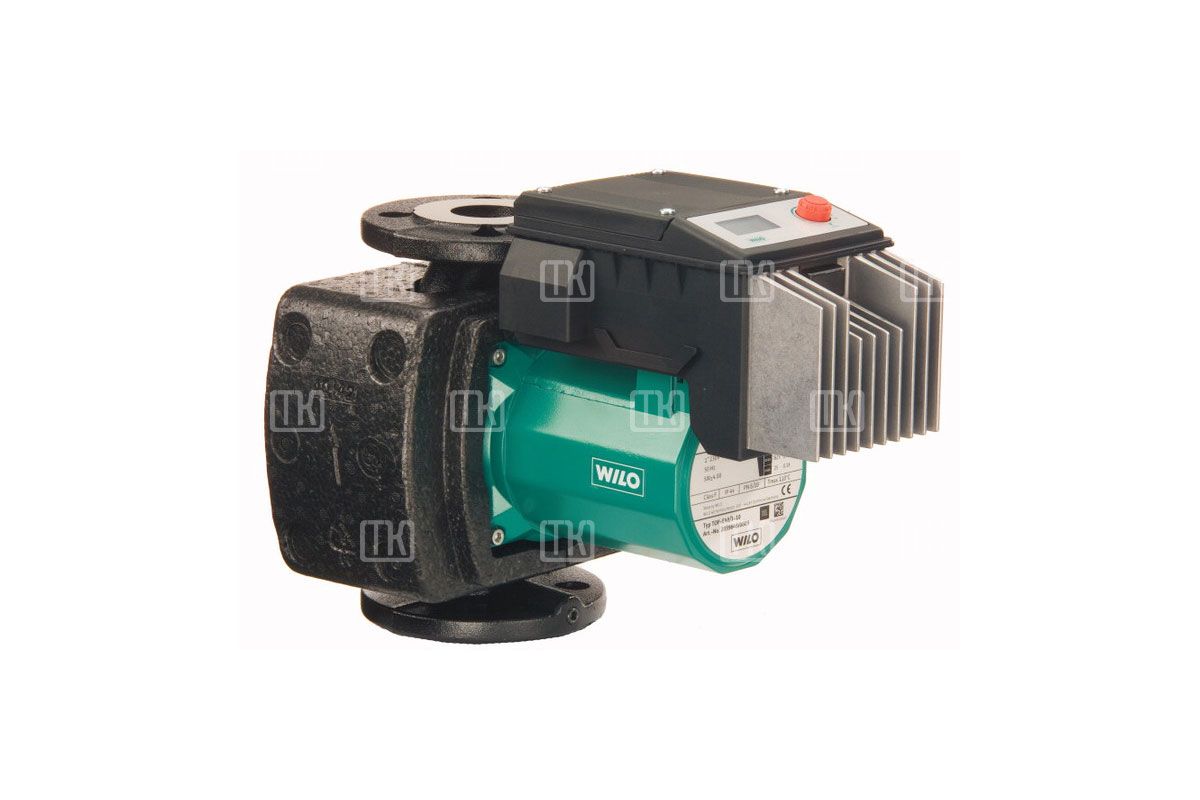

Циркуляционный насос Wilo-TOP-E

Циркуляционный насос с мокрым ротором Wilo-TOP-E с резьбовым или фланцевым соединением и автоматической регулировкой мощности.

Области применения: системы отопления и промышленные циркуляционные системы.

Преимущества продукции

• Бесступенчатое регулирование мощности и несколько регулирующих функций для энергоэкономичного режима работы (до 50 % экономии электроэнергии по сравнению с нерегулируемыми насосами систем отопления)
• Режим работы «Autopilot» для автоматического снижения частоты вращения благодаря самообучающейся системе с нечеткой логикой
• Простое управление за счет серийно встроенного дисплея и панели ручного управления (однокнопочное управление)
• Возможность дистанционного управления функциями насоса и их дистанционного запроса при помощи IR-модуля/IR-монитора Wilo
• Дополнение системы за счет дополнительного коммуникационного модуля LON и PLR

Технические данные

• Допустимый диапазон температур: от +20 до +110 °C
• Подключение к сети: 1~230 В, 50 Гц
• Класс защиты: IP 43
• Резьбовое- или фланцевое соединение (в зависимости от типа): Rp 1 до DN 100
• Макс. рабочее давление при стандартном исполнении: 6/10 или 6 бар (специальное исполнение: 10 или 16 бар)

Оснащение/функции

Режимы работы

• Ручной режим управления (n=постоян.)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Δp-T для температурно-зависимого перепада давлений (программируется через IR-модуль, IR-монитор или LON)

Ручное управление

• Настройка режимов работы
• Настройка требуемого перепада давления
• Настройка автоматического режима снижения частоты вращения
• Вкл./выкл. насоса
• Настройка частоты вращения (ручное переключение)

Автоматическое управление

• Бесступенчатая регулировка мощности в зависимости от режима работы
• Автоматический режим снижения частоты вращения

Функция разблокирования

• Плавный пуск (кроме TOP-E 25(30)/1-7, TOP-E 30/1-10, TOP-E 40/1-4 и TOP-E 50/1-6)
• Полная защита мотора со встроенной электронной системой размыкания

Внешнее управление

• Управляющий вход «Выкл. по приоритету» (кромеTOP-E 25(30)/1-7, TOP-E 30/1-10, TOP-E 40/1-4 и TOP-E 50/1-6)
• Управляющий вход «Analog In 0 — 10 В» (дистанционное изменение частоты вращения) (кроме TOP-E 25(30)/1-7, TOP-E 30/1-10, TOP-E 40/1-4 и TOP-E 50/1-6)

Сигнализация и индикация

• Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт)
• Индикатор неисправности
• ЖК дисплей для индикации параметров насоса и кодов ошибок

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-модулем/IR-монитором
• Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданиями через интерфейсный преобразователь WILO или специальные модули связи, возможно с IF-модулями (принадлежности)
• Последовательный цифровой интерфейс LON для подключения к сети LONWorks, возможно с IF-модулями (принадлежности)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру, возможны различные комбинации с IF-модулями (принадлежности)
• Работа двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД), возможны различные комбинации с IF-модулями (принадлежности)

Оснащение

• Исполнения фланца для насосов с фланцевым соединением:
  • Стандартное исполнение для насосов DN 40 — DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092–2) для контрфланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092–2) для контрфланца PN 6
  • Специальное исполнение для насосов DN 40 — DN 100: фланец PN 16 (согласно EN 1092–2) для контрфланца PN 16
• Гнездо для опционального дополнения IF-модулями Wilo
• Серийное оснащение насосов, используемых в системах отопления, теплоизоляцией

Материалы

• Корпус насоса: серый чугун, в зависимости от типа, также бронза
• Рабочее колесо: синтетический материал
• Вал: нержавеющая сталь
• Подшипники: металлографит

Объем поставки

• Насос
  • с уплотнениями для резьбового соединения
  • с подкладными шайбами фланцевых винтов (при номинальных диаметрах для подсоединения DN 40–DN 65)
• Теплоизоляция корпуса
• Инструкция по монтажу и эксплуатации

Опции

• Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
• Специальные исполнения с корпусом из бронзы (за отдельную плату)

Принадлежности

• Резьбовые соединения для резьбового подсоединения
• ИК-модуль
• ИК-монитор
• IF-модули: PLR, LON
• Аналоговый интерфейсный преобразователь AnaCon
• Цифровой интерфейсный преобразователь DigiCon/DigiCon-A
