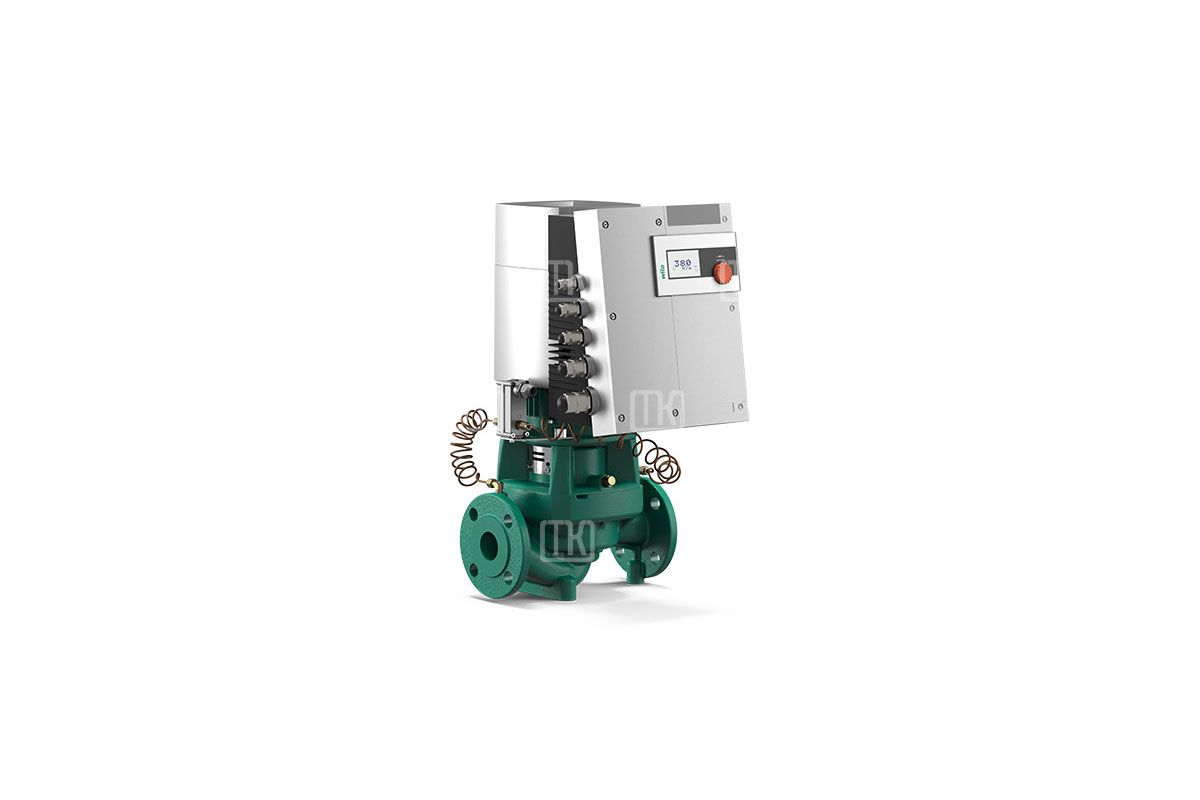

Линейный насос Wilo-Stratos GIGA

Высокоэффективные inline насосы с электронно-коммутируемым электродвигателем и электронной регулировкой мощности в конструкции с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым соединением и скользящим торцовым уплотнением.

Области применения: перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Особенности/преимущества продукции

• Инновационный высокоэффективный насос для наивысшего общего КПД на основе нового дизайна сухого ротора Wilo
• Высокоэффективный электронно-регулируемый электродвигатель (коэффициент полезного действия выше IE4 предельных значений согласно IEC TS 60034–31, издание 1)
• Высокоэффективная и оптимально соответствующая двигателестроению ЕС гидравлическая часть с улучшенным КПД и индексом минимальной эффективности MEI ≥ 0,4 согласно директиве Европейского парламента 2009/125/EC [Регламент Комиссии ЕС 547/2012].
• Диапазон регулирования в три раза больше, чем у обычных электронно-регулируемых насосов
• Опциональные интерфейсы для связи с шиной посредством штекерных IF-модулей

Технические характеристики

• Минимальный индекс эффективности: (MEI) ≥ 0,7
• Диапазон температуры перекачиваемой жидкости: от -20 до +140 °C
• Подключение к сети: 3~380 В — 3~480 В (±10 %), 50/60 Гц;
• Класс защиты: IP 55
• Макс. рабочее давление: 16 бар — до +120 °C, 13 бар — до +140 °C

Оснащение/функции

Режимы работы

• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• PID-Control
• Ручной режим управления (n=постоянный)

Панель ручного управления

• «Красная кнопка» и дисплей

Ручное управление

• Настройка требуемого перепада давления
• Настройка частоты вращения (ручное переключение)
• Настройка режимов работы
• Настройка вкл./выкл. насоса
• Конфигурация все рабочих параметров
• Квитирование ошибок

Внешнее управление

• Управляющий вход «Выкл. по приоритету»
• Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
• Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 0–10 В для сигнала фактического значения датчика давления
• Аналоговый вход 2–10 В, 0–20 мА, 4–20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

• Обобщенная сигнализация неисправности SSM
• Обобщенная сигнализация рабочего состояния SBM

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
• Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подключения к автоматизированной системе управления зданием

Функции защиты

• Полная защита электродвигателя со встроенной электронной системой отключения
• Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса)

• Режим работы «основной/резервный» (автоматическое переключение при неисправности)
• Основной/резервный режим работы, смена насосов через 24 часа
• Режим параллельной работы двух насосов
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Опции

• Вариант …-R1 без дифференциального датчика давления
• Вариант …-S1 с особыми скользящими торцевыми уплотнениями (за отдельную плату)

Принадлежности

• 3 консоли с крепежным материалом для монтажа на фундаменте
• Монтажное приспособление для скользящего торцового уплотнения
• IR-монитор
• IR-модуль
• IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
• IF-модуль LON для соединения с сетью LONWORKS
• IF-модуль BACnet
• IF-модуль Modbus
• IF-модуль CAN
• Система регулирования VR-HVAC
• Система регулирования CCe-HVAC
• Система регулирования SCe-HVAC
• Дифференциальный датчик давления (DDG)
