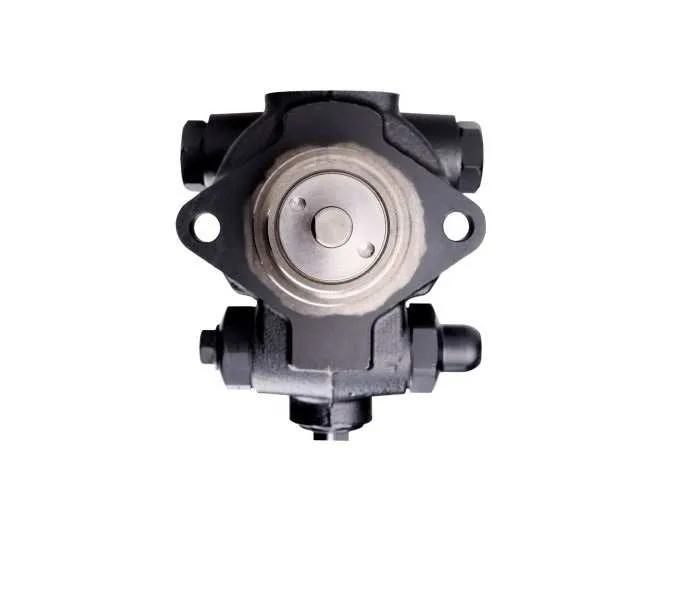

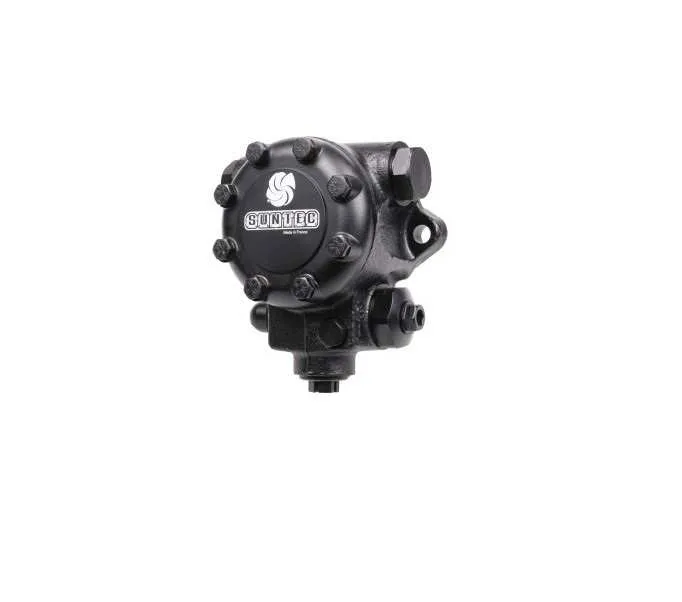

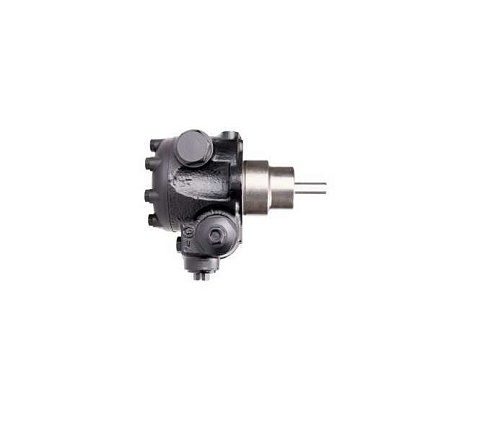

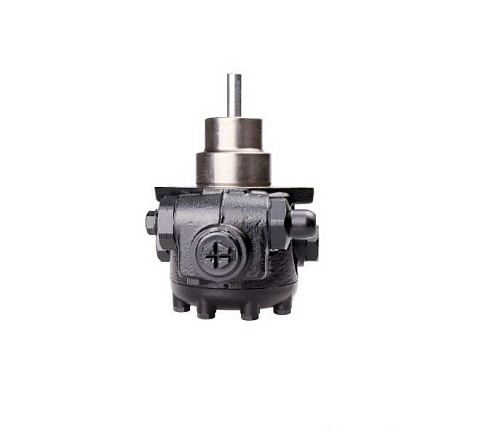

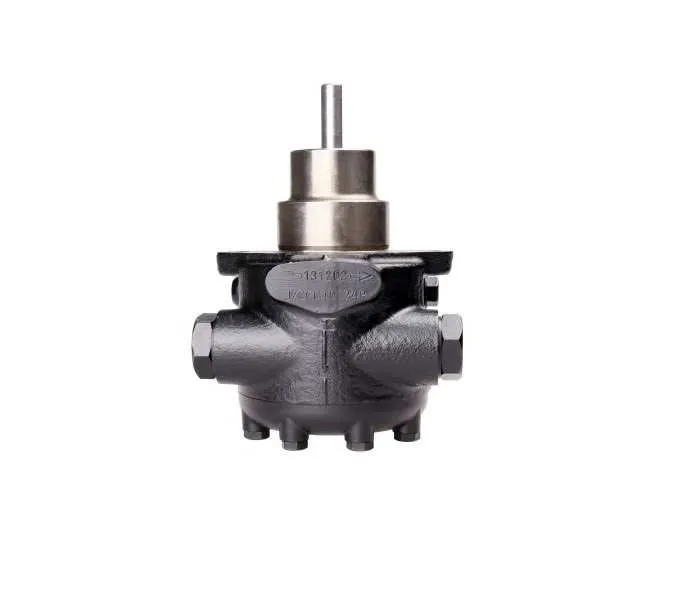

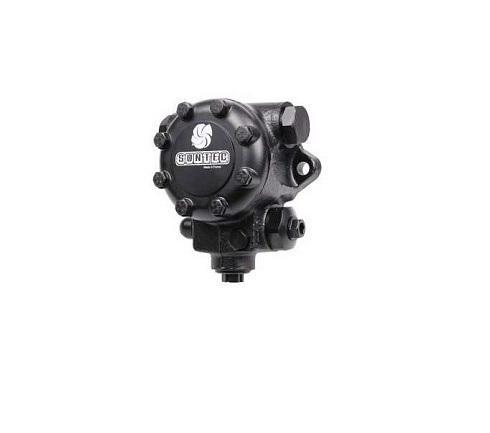

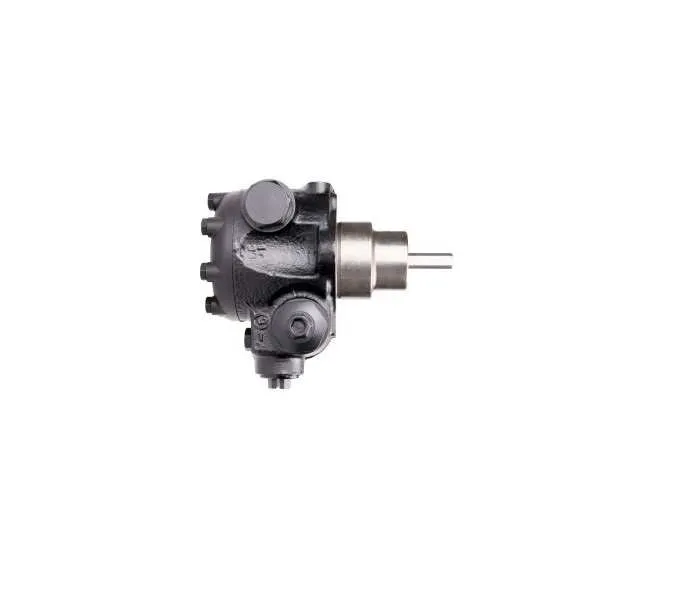

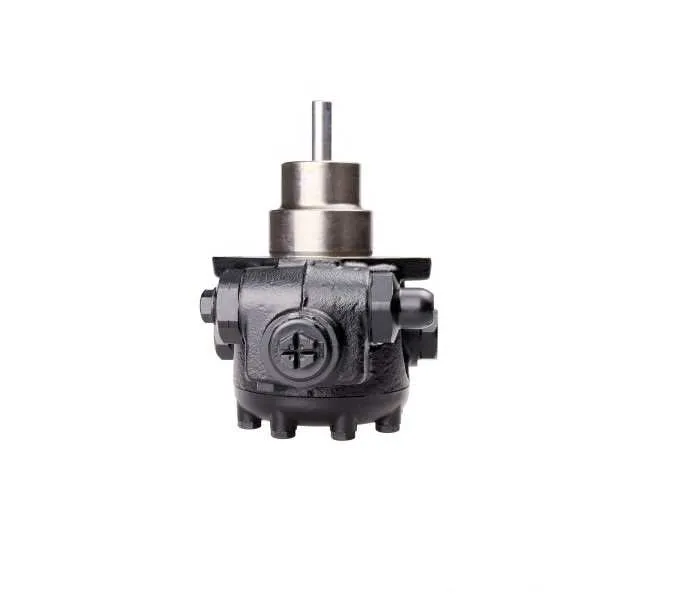

Топливный насос Suntec J 7 CCC 1002 4P

Array
(
    [0] => Suntec Industries
)

Описание

Жидкотопливный шестеренчатый насос J 7 CCC 1002 4P включает регулирующий давление клапан с функцией запирания*.
Применение:

Дизельное топливо и жидкое топливо средней вязкости
Одно- или двухтрубная система
Обычно используется с внешним электромагнитным клапаном

Принцип работы насоса:

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе – возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Регулирующий клапан также выполняет запорную функцию*:

В течение периода запуска при нарастании скорости зубчатой пары все топливо проходит через специальную полость на поршне, возвращаясь к обратной линии. При достижении определенного значения скорости поток уже не сможет проходить через эту полость, тогда давление быстро увеличивается, преодолевая силу пружины клапана, и открывает клапан.
В течение постепенной остановки скорость зубчатой пары снижается, и клапан закрывается, когда производительность зубчатой пары становится меньше потока топлива через полость.
Скорости отпирания и запирания зависят от размера зубчатой пары, а также установленного давления.

Отвод воздуха:

Отвод воздуха в двухтрубной системе происходит автоматически, но может быть ускорен открытием порта манометра.
В однотрубной системе для выпуска воздуха из системы должен быть открыт порт манометра.

* Вследствие наличия перепускного отверстия форсуночной линии модель J 1002 не имеет функции запирания.
Запирание должно быть обеспечено внешним электромагнитным клапаном.
