Описание

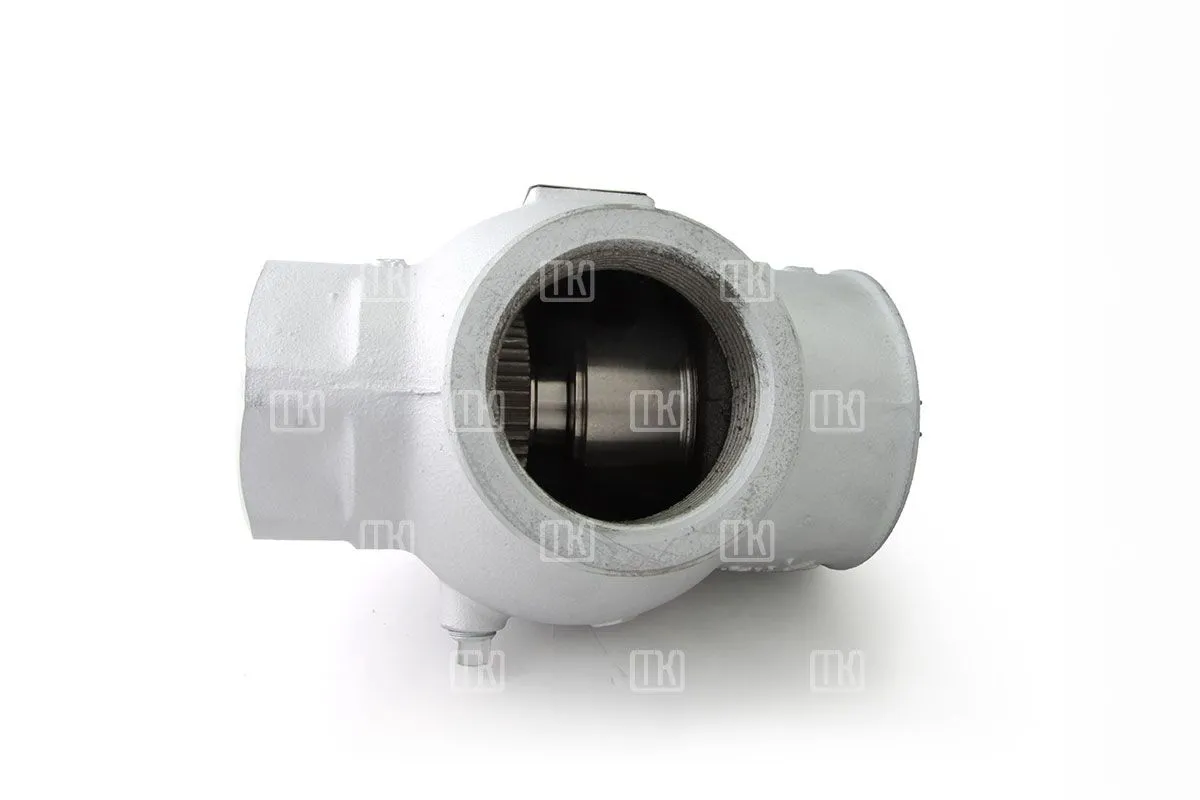

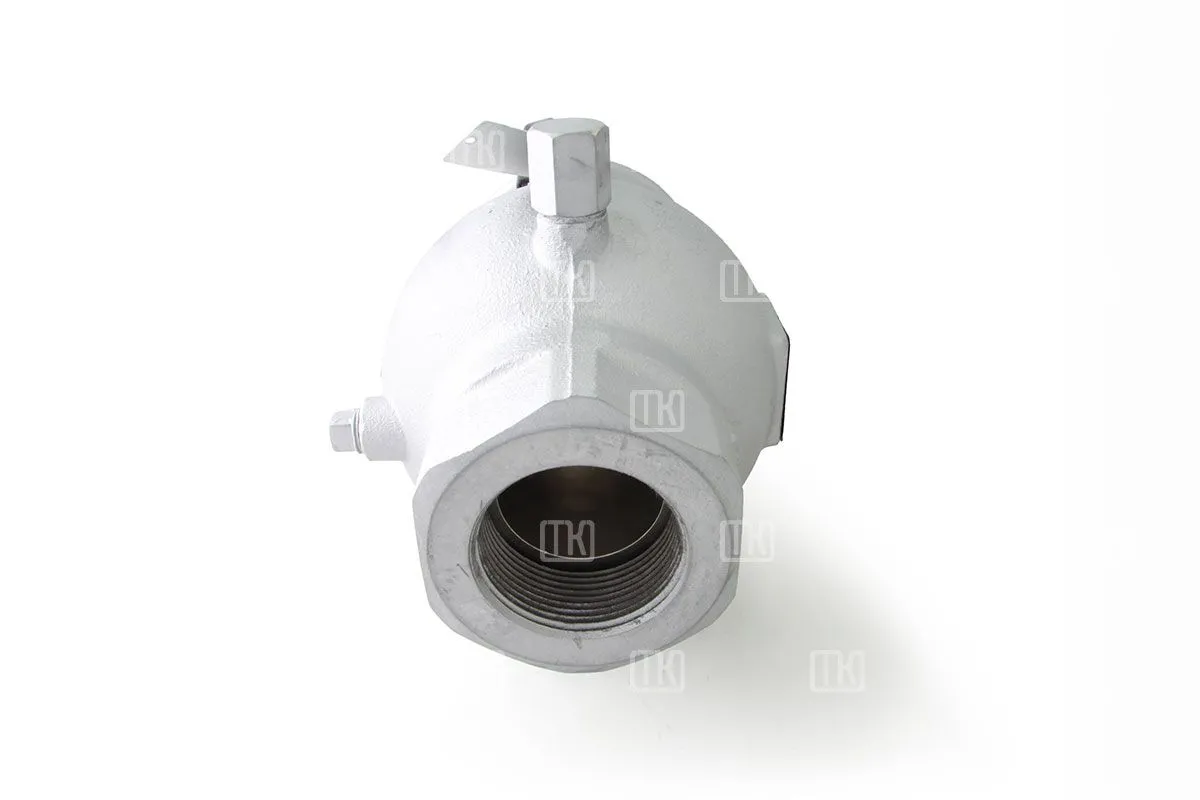

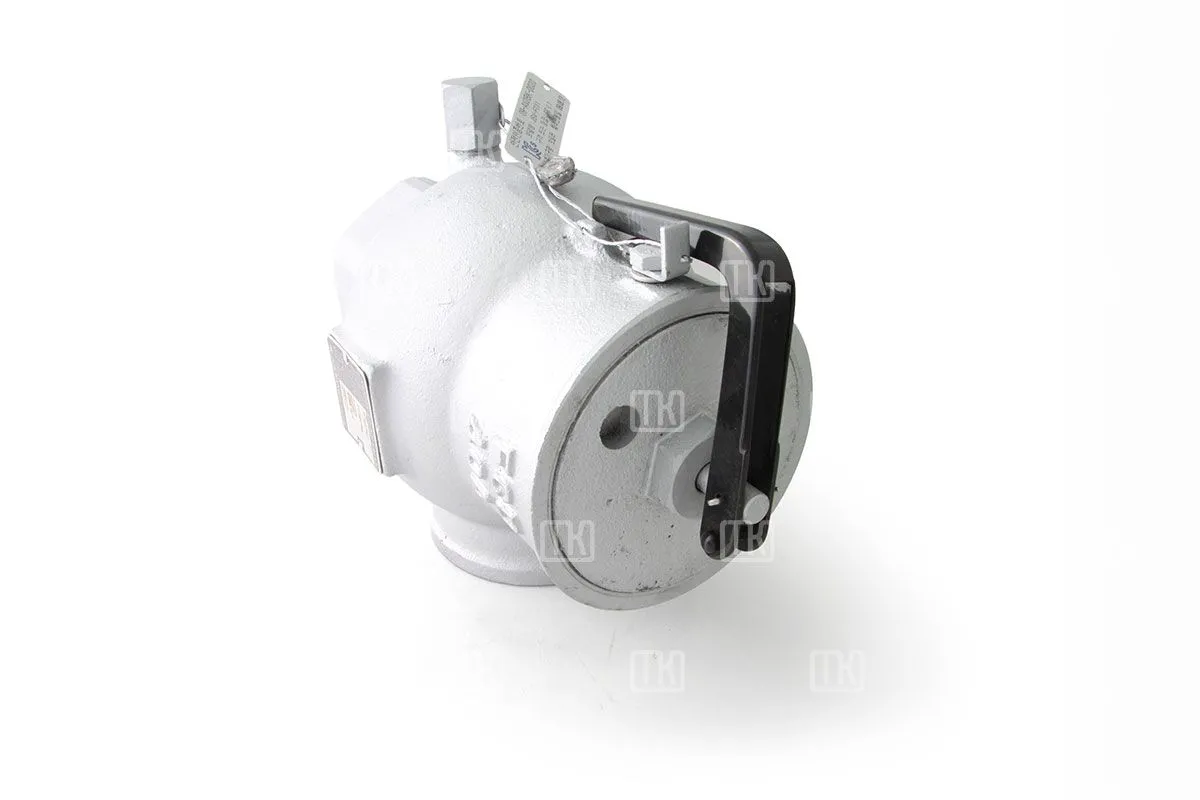

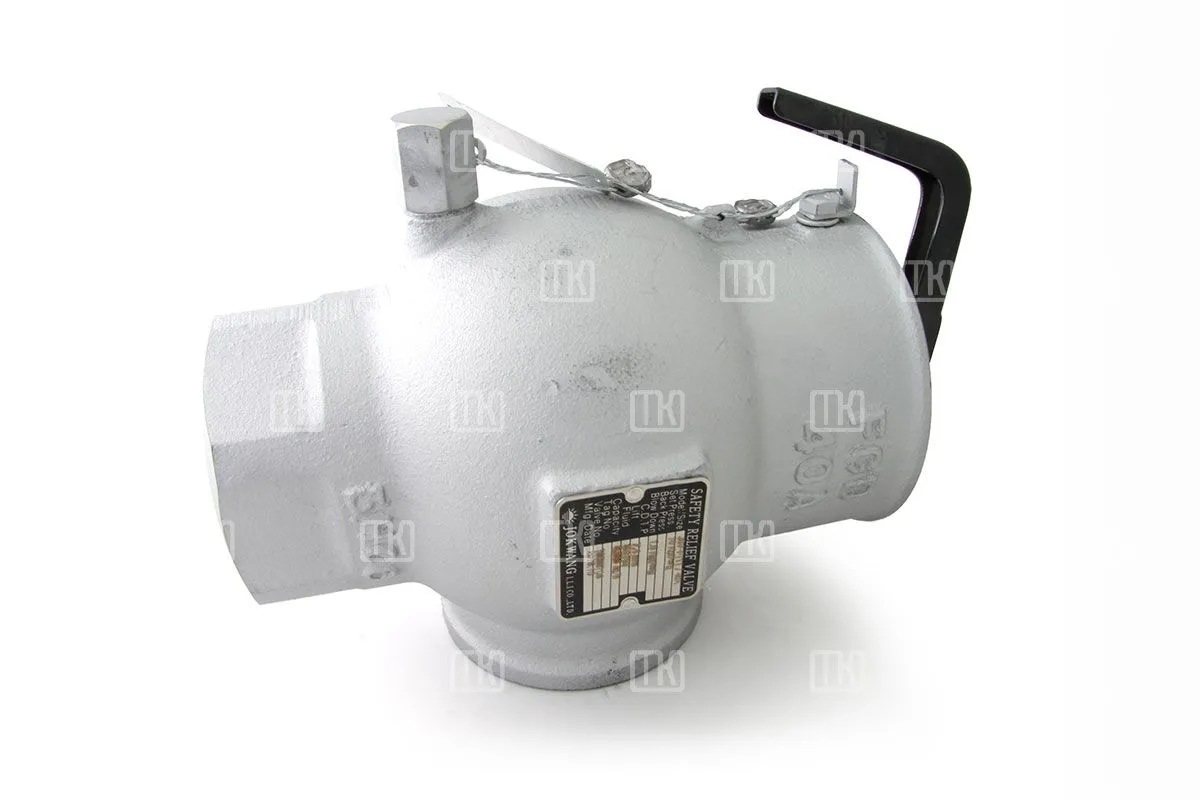

Клапан предохранительный пружинный прямого действия для жидкостей и нейтральных газов JSV-FT11.
Клапан предназначен для сброса среды в атмосферу или в отводящий трубопровод при повышении давления сверх допустимого на паровых или водогрейных котлах, сосудах, трубопроводах.
В качестве рабочей среды может использоваться водяной пар.
Клапан соответствует требованиям ГОСТ 12.2.085-2002 и ГОСТ 24570–81*.
Технические характеристики
- Расчетное давление: 10 кг/см²
- Рабочая температура: макс. 220 °С
- Рабочая среда: пар
| Номинальный диаметр, di | Dt, мм | Ds, мм | Подъем, мм | L1, мм | L2, мм | H, мм | Подсоединение | |
|---|---|---|---|---|---|---|---|---|
| d1 | d2 | |||||||
| 25 | 19 | 22 | 4,5 | 50 | 63 | 150 | РТ 1ʺ | PF 1 ¼ʺ |
| 32 | 24 | 29 | 5,5 | 55 | 72 | 175 | PT 1 ¼ʺ | PF 1 ½ʺ |
| 40 | 30 | 35 | 6,8 | 65 | 83 | 190 | PT1 ½ʺ | PF 2ʺ |
Характеристики
| Для чего | Котлы |
| Среда | Пар |
|
