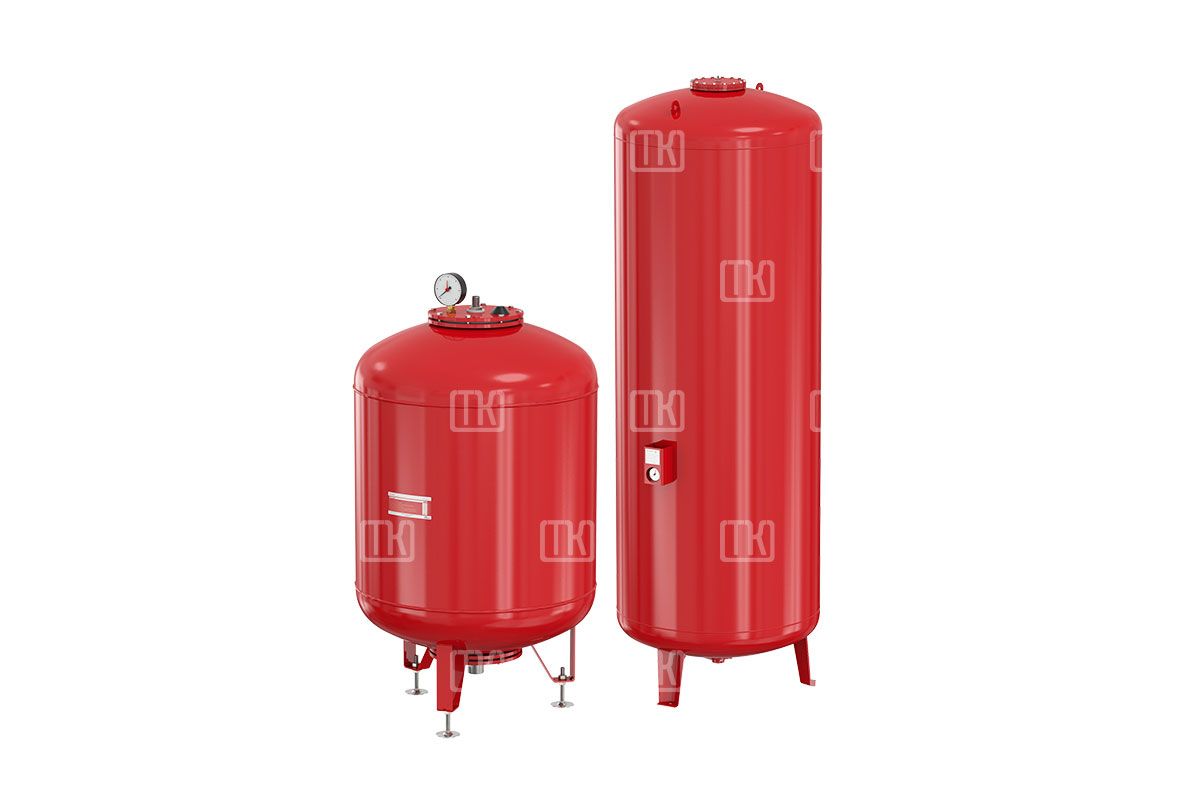

Описание
Используется для систем нагрева и систем охлаждения воды.

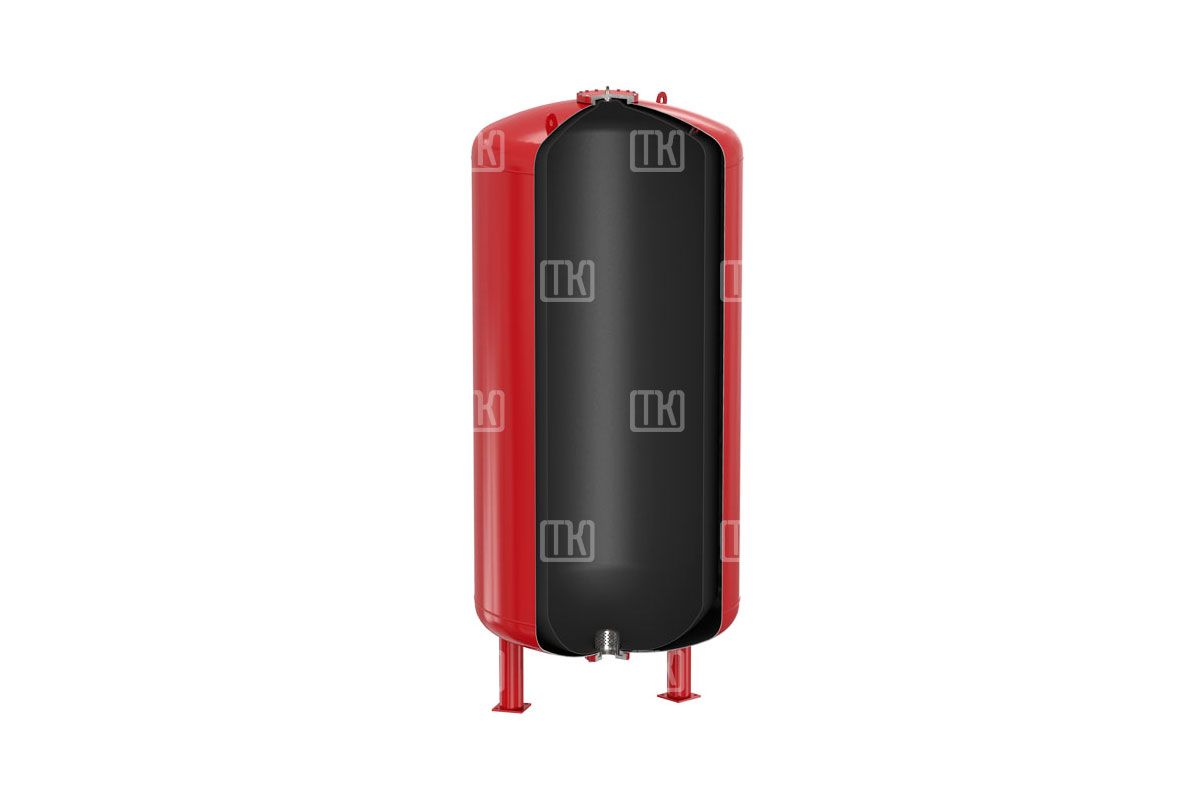

Бак оснащен сменной мембраной из высококачественного каучука в соответствии с DIN 4807–3.
Особые преимущества обеспечиваются в установках с широким диапазоном статического давления и исходного давления предохранительного клапана.
Дополнительные принадлежности заказываются отдельно.
Технические характеристики
- Сменная мембрана.

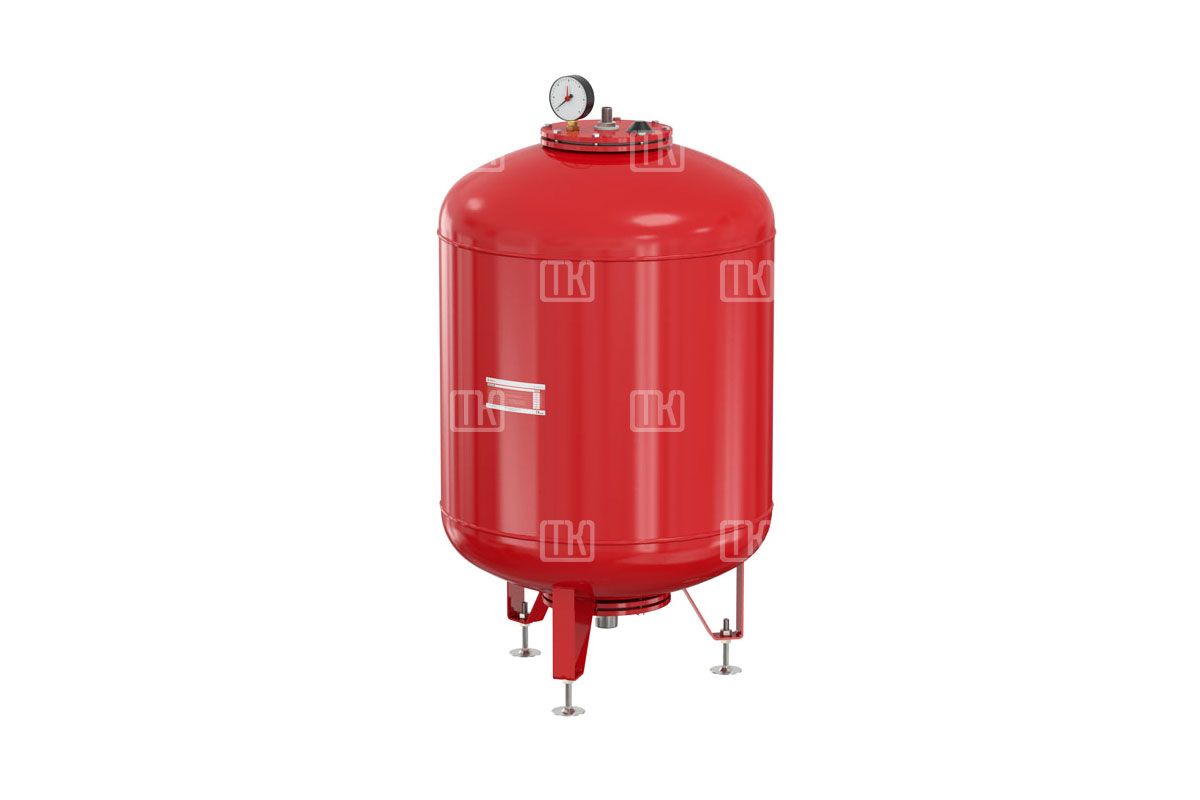

- Поставляется с манометром и регулируемыми по высоте ножками (кроме моделей на 1200–2000 литров). AD: 1200 литров.
- Поставляется с крышкой для проверок.
- Монтаж Flexcon M также возможен с применением воздухоотводчика Flexvent Super.

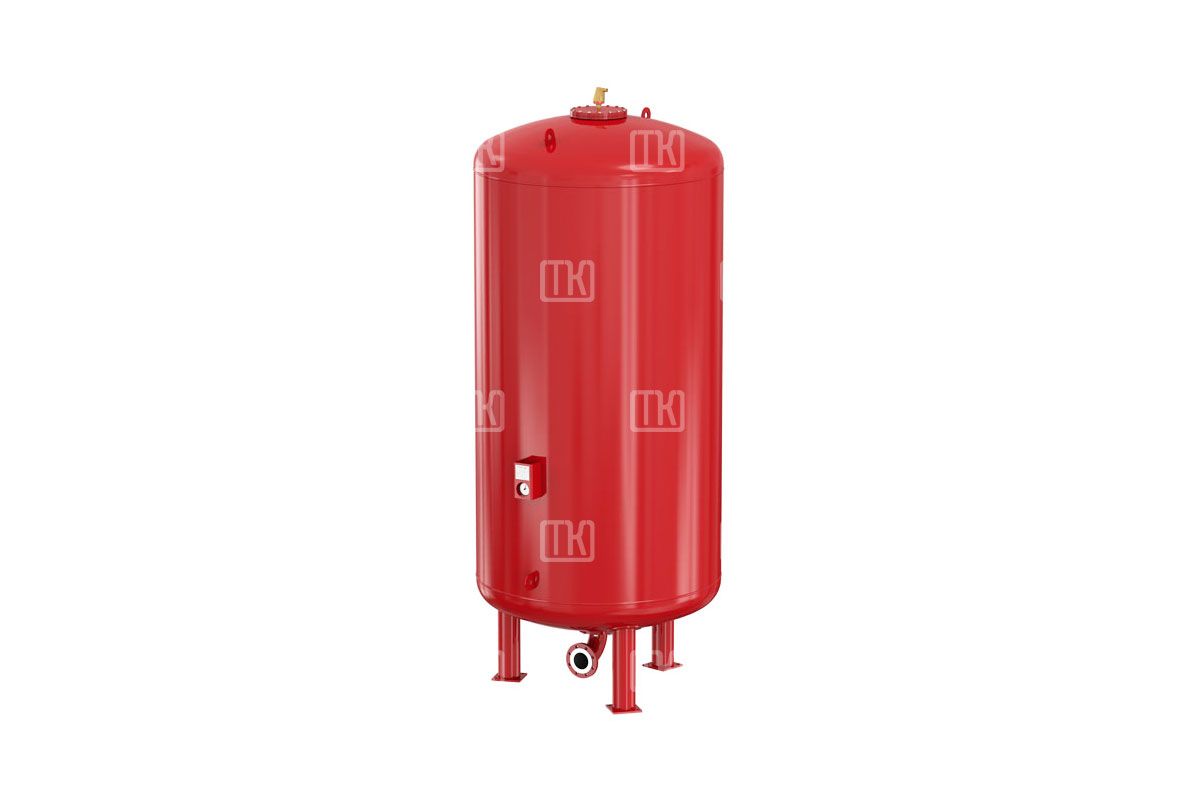

- Резервуары: 100–1000 литров: в соответствии с EN13831/1200- 8000 литров: соответствии с AD2000.
- Подходит для систем с максимальной температурой на подающей линии 120 °C.
- Максимальная температура на мембране: 70 °C.
- В соответствии с директивой об оборудовании высокого давления 2014/68/EU.
- Возможно добавление до 50 % антифриза на основе гликоля.
- Покрытие: эпоксидный порошок красного цвета (RAL 3002)
- Качество материалов: S235JR.
Характеристики моделей
| Тип | Емкость (л) | Исходное давление (бар) | Макс. рабочее давление (бар) | Размеры | Сист. соед. (E) | Вес (кг) | |||
|---|---|---|---|---|---|---|---|---|---|
| A (mm) | B (mm) | C (mm) | Ø D (mm) | ||||||
| Flexcon M 100 | 100 | 3 | 6 | 484 | 958 | 928 | 360 | G 1¼ʺ M | 23 |
| Flexcon M 100 | 100 | 6 | 10 | 484 | 958 | 928 | 360 | G 1¼ʺ M | 33 |
| Flexcon M 200 | 200 | 3 | 6 | 484 | 1500 | 1470 | 360 | G 1¼ʺ M | 30 |
| Flexcon M 200 | 200 | 6 | 10 | 600 | 1132 | 1106 | 360 | G 1¼ʺ M | 46 |
| Flexcon M 300 | 300 | 3 | 6 | 600 | 1505 | 1475 | 450 | G 1¼ʺ M | 41 |
| Flexcon M 300 | 300 | 6 | 10 | 600 | 1505 | 1475 | 450 | G 1¼ʺ M | 60 |
| Flexcon M 400 | 400 | 3 | 6 | 790 | 1348 | 1318 | 610 | G 1¼ʺ M | 55 |
| Flexcon M 400 | 400 | 6 | 10 | 790 | 1348 | 1318 | 610 | G 1¼ʺ M | 84 |
| Flexcon M 500 | 500 | 3 | 6 | 790 | 1498 | 1468 | 610 | G 1¼ʺ M | 61 |
| Flexcon M 600 | 600 | 3 | 6 | 790 | 1708 | 1678 | 610 | G 1¼ʺ M | 68 |
| Flexcon M 600 | 600 | 6 | 10 | 390 | 1708 | 1678 | 610 | G 1¼ʺ M | 106 |
| Flexcon M 800 | 800 | 3 | 6 | 790 | 2055 | 2025 | 610 | G 1¼ʺ M | 93 |
| Flexcon M 800 | 800 | 6 | 10 | 790 | 2055 | 2025 | 610 | G 1¼ʺ M | 145 |
| Flexcon M 1000 | 1000 | 3 | 6 | 790 | 2404 | 2374 | 610 | G 1¼ʺ M | 105 |
| Flexcon M 1000 | 1000 | 6 | 10 | 790 | 2404 | 2374 | 610 | G 1¼ʺ M | 167 |
| Flexcon M 1200 | 1200 | 3 | 6 | 1000 | — | 1940 | 850 | Rp 1 ½ʺ* | 285 |
| Flexcon M 1200 | 1200 | 6 | 10 | 1000 | — | 1940 | 850 | Rp 1 ½ʺ* | 410 |
| Flexcon M 1600 | 1600 | 3 | 6 | 1000 | — | 2440 | 850 | Rp 1 ½ʺ* | 340 |
| Flexcon M 1600 | 1600 | 6 | 10 | 1000 | — | 2440 | 850 | Rp 1 ½ʺ* | 485 |
| Flexcon M 2000 | 2000 | 3 | 6 | 1200 | — | 2180 | 1050 | Rp 2ʺ* | 425 |
| Flexcon M 2000 | 2000 | 6 | 10 | 1200 | — | 2180 | 1050 | Rp 2ʺ* | 600 |
| Flexcon M 2800 | 2800 | 3 | 6 | 1200 | — | 2780 | 1050 | Rp 2 ½ʺ* | 510 |
| Flexcon M 2800 | 2800 | 6 | 10 | 1200 | — | 2780 | 1050 | Rp 2 ½ʺ* | 725 |
| Flexcon M 3500 | 3500 | 3 | 6 | 1200 | — | 3580 | 1050 | Rp 2 ½ʺ* | 620 |
| Flexcon M 3500 | 3500 | 6 | 10 | 1200 | — | 3580 | 1050 | Rp 2 ½ʺ* | 900 |
Характеристики
| Для чего | Котлы |
| Емкость, литр | 100 / 200 / 300 / 400 / 500 / 600 / 800 / 1000 / 1200 / 1600 / 2000 / 2800 / 3500 |
| Рабочее давление, кгс/см² | 6.1183 / 10.1972 |
| Тип расширительного бака | Расширительный |
|
