Назначение: управляющие клапаны Fleck предназначены для управления работой установок водоподготовки. Основная задача клапанов Fleck заключается в своевременном переводе установки из рабочего состояния в режим регенерации фильтрующего элемента.
Управляющие клапаны Fleck могут применяться для работы в составе периодических установок водоподготовки,а также в составе установок умягчения воды непрерывного действия (системы TWIN). В непрерывных установках умягчения один управляющий клапан устанавливается одновременно на два фильтра.
Управляющие клапаны Fleck, работающие с одним фильтром — это: 2510, 2750, 2850, 3150, 5600, 7700. Модели клапанов Fleck для непрерывных систем умягчения воды: 9000, 9100, 9500.
Принцип работы: Принцип работы управляющих клапанов Fleck следующий: при передвижении пистона внутри клапана одни порты для движения воды открываются, другие закрываются. Таким образом происходит изменение направления и скорости движения воды через фильтры системы водоподготовки.
Управляющие клапаны Fleck переключают режим работы, либо по сигналу от водосчетчика (управление по расходу), либо по сигналу от таймера (управление по времени).
Сигнал от водосчетчика или от таймера поступает на контроллер, который управляет работой клапана соответственно настройке.
Управляющие клапаны Fleck работают в автоматическом режиме, без необходимого постоянного наблюдения или контроля со стороны человека. Источником питания является электрическая сеть.
Существует 4 основных конфигурации работы управляющих клапанов Fleck:
- Одиночная система, когда один клапан управляет одним фильтром.
- Система парралельно работающих фильтров, когда несколько одиночных систем работают параллельно друг другу.
- Система парралельно работающих фильтров с одним счетчиком, в этом случае сигнал о начале регенерции поступает одновременно на все клапаны.
- Дуплексная система, установки в которых клапан Fleck управляет одновременно двумя фильтрами.

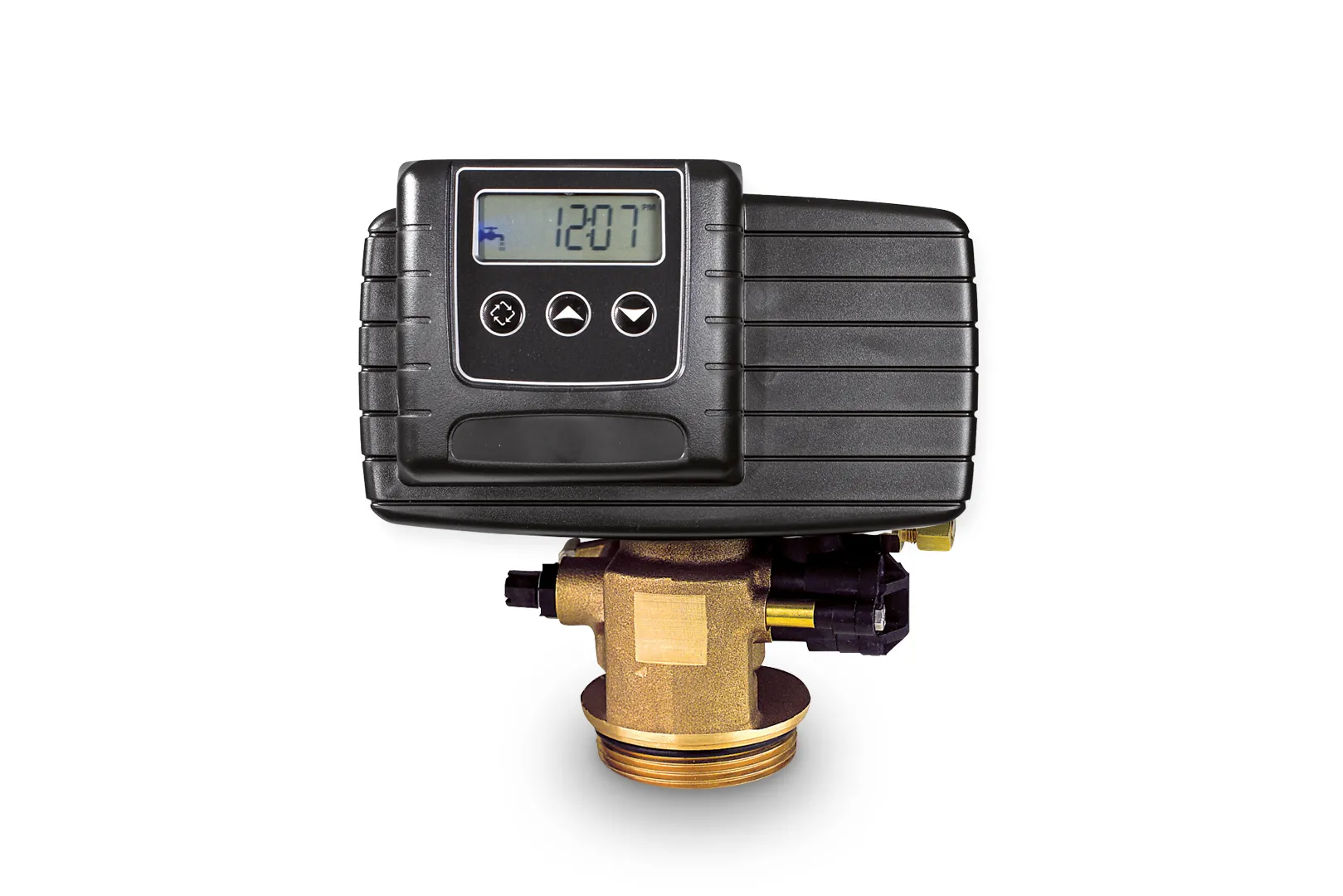

Конструкция: Клапан управления Fleck состоит из корпуса, контроллера, плунжеров и пистона. На корпусе клапана сделано резьбовое соединение для стыковки с фильтром и выведены две трубы; одна для входа воды, другая для ее выхода. Также предусмотрено подключение для дренажного трубопровода.
Основным элементом в управляющих клапанах Fleck является контроллер, который может быть механическим или электронным. Именно этот механизм отвечает за своевременное начало, правильное выполнение и длительность регенерации.
Плунжеры и пистон являются подвижными частями, они обеспечивают корректное изменение токов воды через клапан Fleck.
Технические характеристики
Для обеспечения корректной работы клапанов управления Fleck необходимо выполнение следующих условий:
- Температура воды 5–43 °C
- Рабочее давление 1,5–8,5 бар
- Влажность не выше 70 %
- Подключение к электрической сети 220 В
- Трубопроводы, к которым подключается клапан, должны быть без отложений
Опциидля моделей 5600; 5600SE; 5000SE:
- Регенерации по таймеру и по расходу воды (со встроенным расходомером)
- Байпасный клапан из пластика или латуни
- Регенерация снизу вверх «Up Flow»
- Версия для фильтров без химической регенерации;установочный переходник 3/4ʺ или 1ʺ (Норил)
Опции для моделей 7000; 7700:
- Байпасный кран с большой пропускной способностью
- Высокорасходная распределительная система
- Наполнение реагентного бака обработанной водой
- Активация регенерации по сигналу от таймера или счетчика обработанной воды
- Возможность запуска регенерации вручную
- Изменяемый режим засолки
- Дублируемая обратная промывка
- Универсальная крышка блока управления для эксплуатации в различных местах
- Возможность установки дополнительного микровыключателя
Материал клапана: Noryl ®
Тип посадки блока:Верхняя (Тор Mounting)
Размер посадочной резьбы: 2 1/2ʺ — 8 NPSM
Присоединение вход/выход: 3/4; 3/4; 3/4; 1 или 1 1/4; 1ʺ или 1 1/4
Дистрибьютер, мм: 26,7 (1ʺ); 26,7 (1ʺ); 26,7 (1ʺ); 26,7 (1ʺ); 26,7 (1ʺ)
Дренажная линия, мм: 1/2ʺ; 3/4ʺ; 1/2ʺ; 1/2ʺ; 3/4ʺ; 1ʺ; QC
Солевая линия: 3/8ʺ; 3/8ʺ; 3/8ʺ; 3/8ʺ; 3/8ʺ; QC
Производительность: 4,5–10,40
Максимальная обратная промывка(давление на входе 3,5 атм):1–8 м3/ч
Рабочее давление: 1,37–8,5; 2,5–8,5 бар
Рабочая температура, градусы: 1–43; 2–35
Количество циклов:5–6
Цикл регенерации
- Предварительная промывка вниз) (кроме 5600SE, 5000SE )
- Обратная промывка (вверх)
- Засолка и медленная промывка (вниз)
- Быстрая промывка (вверх)
- Промывка, опрессовка загрузки (вниз) и наполнение солевого бака
- Фильтрация (вниз)
Макс. продолжительность регенерации: 199 мин
Опции 2510; 2750; 2850; 3150; 2900; 3900
- 7 или 12 дневный таймер
- Регенерация по счетчику обработанной воды
- Ручная регенерация
- Электронный таймер для фильтров с обратной промывкой
- Работа с водой температурой до 65 °С
- Не пропускающий сырую воду золотник
- Монтаж Top mount или Side mount
- Контроллер Systemax
- Никелевое покрытие
- Защитная крышка
- Многобаллонная система с взаимосвязанными клапанами
- Версия для построения систем типа Duplex
- Версия для построения систем типа Triplex
- Модели с промывкой вверх с солезаборными линиями 1600 и 1700
- Блокировка выхода воды во время регенерации
- Версия для фильтров без химической регенерации
- Байпасный клапан
- Возможность эксплуатации с золотником, не пропускающим сырую воду во время регенерации
Материал клапана: Noryl ®; латунь
Тип посадки блока: Верхняя (Top mount) Верхняя (Top mount) или Боковая (Side mount)
Размер посадочной резьбы, дюймы: 2 1/2 – 8NPSM; 4–8UN; 6–8UN или фланец
Присоединение вход/выход: 1; 1 ½ (внутренний); 2; 3
Дистрибьютер, мм: 26,7 (1); 50 (DN40); 63 (DN50); 50 mm (DN40); 90 mm (DN80)
Дренажная линия, мм: 1/2; 3/4; 1 (внутренний); 2 BSP
Солевая линия: 3/8 3/8 (1600); 3/8 (1600); 3/8 (1600); 1 NPT (mail) (1800); 3/8 (1600); 1 NPT (mail) (1800); 1/2 (1700); 1/2 (1700); 1/2 (1700)
Производительность: 4,3–74
Максимальная обратная промывка (давление на входе 3,5 атм): 3,8–24 м³/ч
Рабочее давление: 1,4–8,5 бар
Рабочая температура, градусы: 1–43
Количество циклов: 5
Цикл регенерации:
- Обратная промывка (вверх)
- Засолка и медленная промывка (вниз)
- Быстрая промывка и опрессовка загрузки (вниз)
- Наполнение солевого бака
- Фильтрация (вниз)
Макс. продолжительность регенерации: 164 мин
Опции для моделей 9000; 9100:
- Работа с водой температурой до 65 °С (только для 1ʺ счетчика)
- Электронный таймер ЕТ
- Крышка со стеклом
- Никелированное покрытие
- Контроллер Systemax
- Регенерация снизу вверх «UpFlow»
Для модели 9500:
- Работа с водой температурой до 65 °С
- Электронный таймер ЕТ
- Крышка со стеклом
- Никелированное покрытие
Материал клапана: Noryl ®; латунь
Тип посадки блока: Верхняя (Top mount)
Размер посадочной резьбы, дюймы: 2 ½ – 8 NPSM 4–8UN
Присоединение вход/выход: 1; 1 ½ (внутренний); 1 или 3/4; 1 1/2
Дистрибьютер, мм:26,7 mm (1ʺ); 50 mm (DN40)
Дренажная линия, мм: 1/2; 1ʺ NTP
Солевая линия: 3/8 (1600); 1/2ʺ (1700)
Производительность: 3/4ʺ (4,0) — 55 gpm (12,49 м³/ч)
Максимальная обратная промывка, м³/ч (давление на входе 3,5 атм): 1,9; 16 gpm (3,68 м³/ч)
Рабочее давление: 1,37–8,5 бар
Рабочая температура, градусы: 1,37–8,5
Количество циклов: 5
Цикл регенерации:
- Обратная промывка (вверх)
- Засолка и медленная промывка (вниз)
- Быстрая промывка (вниз)
- Наполнение солевого бака
- Фильтрование (вниз)
Макс. продолжительность регенерации, мин: 199
|
