Описание

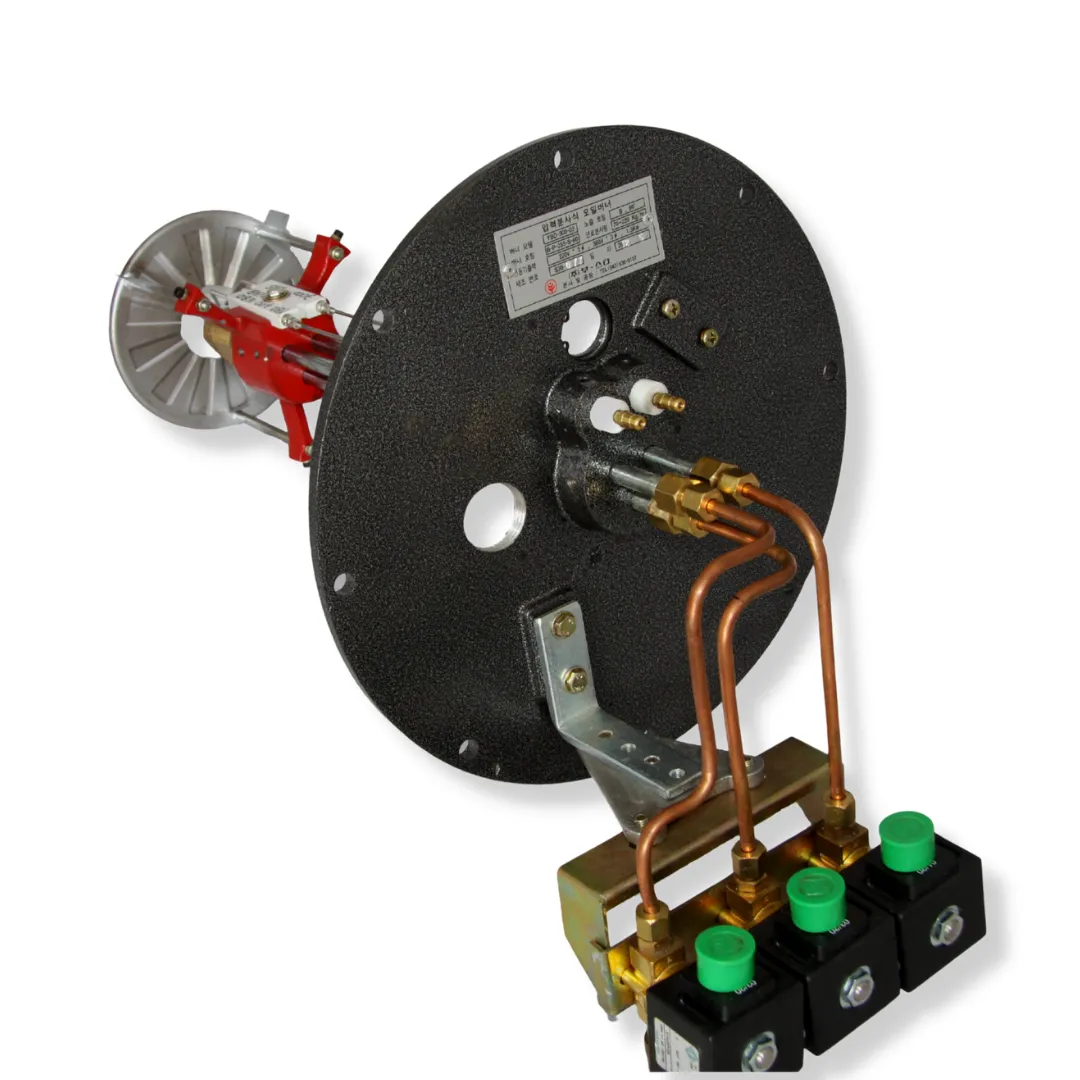

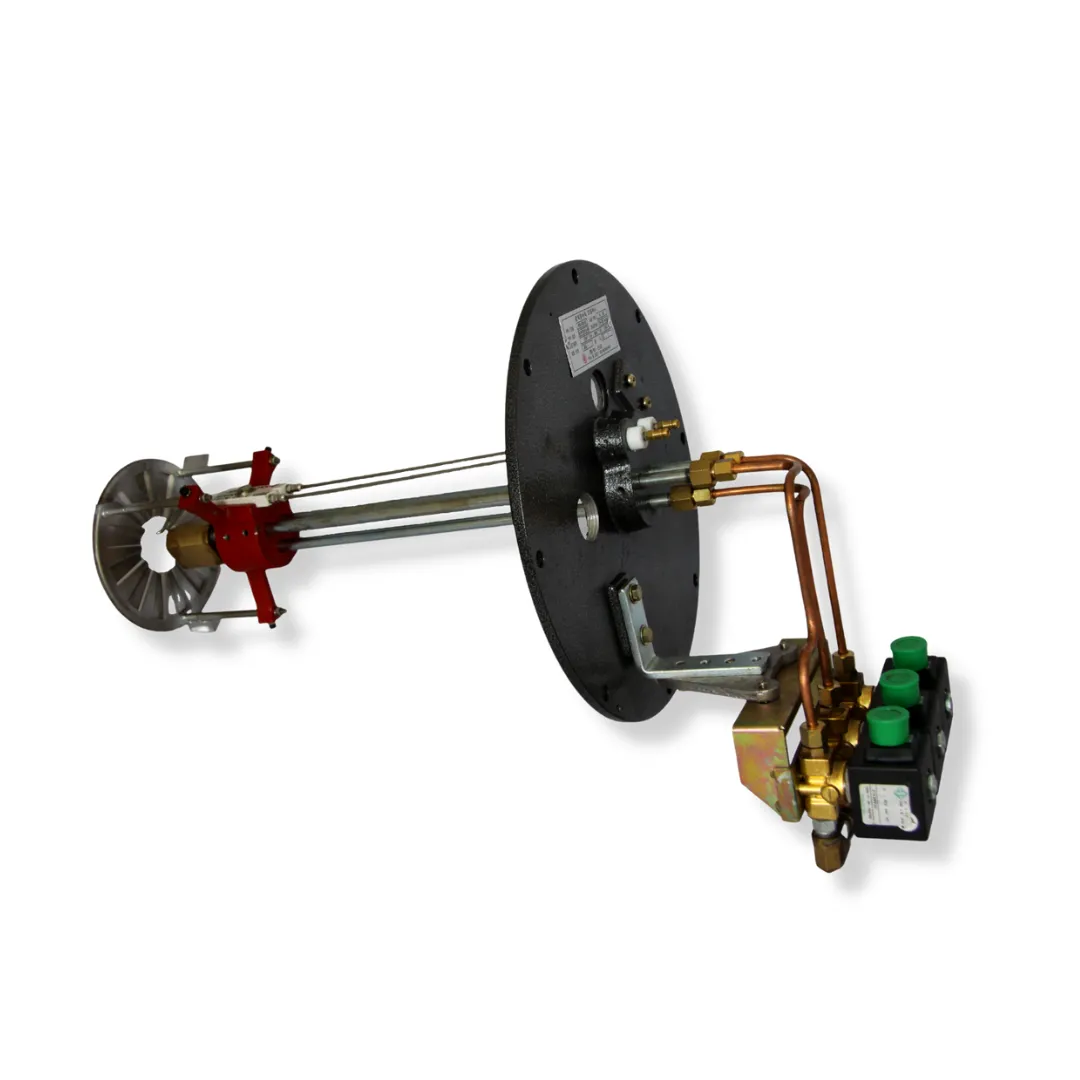

Горелки производства BOOSTER предназначены для установки на паровые и водогрейные котлы BOOSTER. Горелки предназначены для работы на природном и сжиженном газе и дизельном топливе. Регулирование мощности горелки ступенчатое. Метод розжига горелки - искровой от высоковольтного трансформатора.
Стандартная комплектация к горелке
| Номер | Наименование | Тип |
| 1 |
Форсунка BSS-2000SD: BSS-2000HD: BSS-2500SD: BSS-2500HD: BSS-3000SD: BSS-3000HD: |
12G/L*2; 10G/L 11G/L*2, 10G/L 15G/L*2; 12G/L 15G/L; 12G/L*2 17G/L*3 17G/L*2; 15G/L |
| 2 | Электрод розжига | BB-D001 |

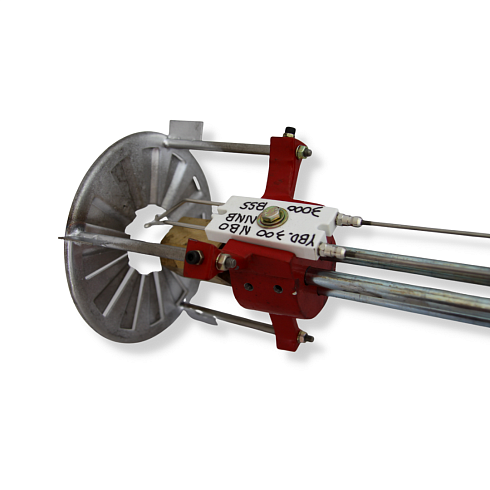

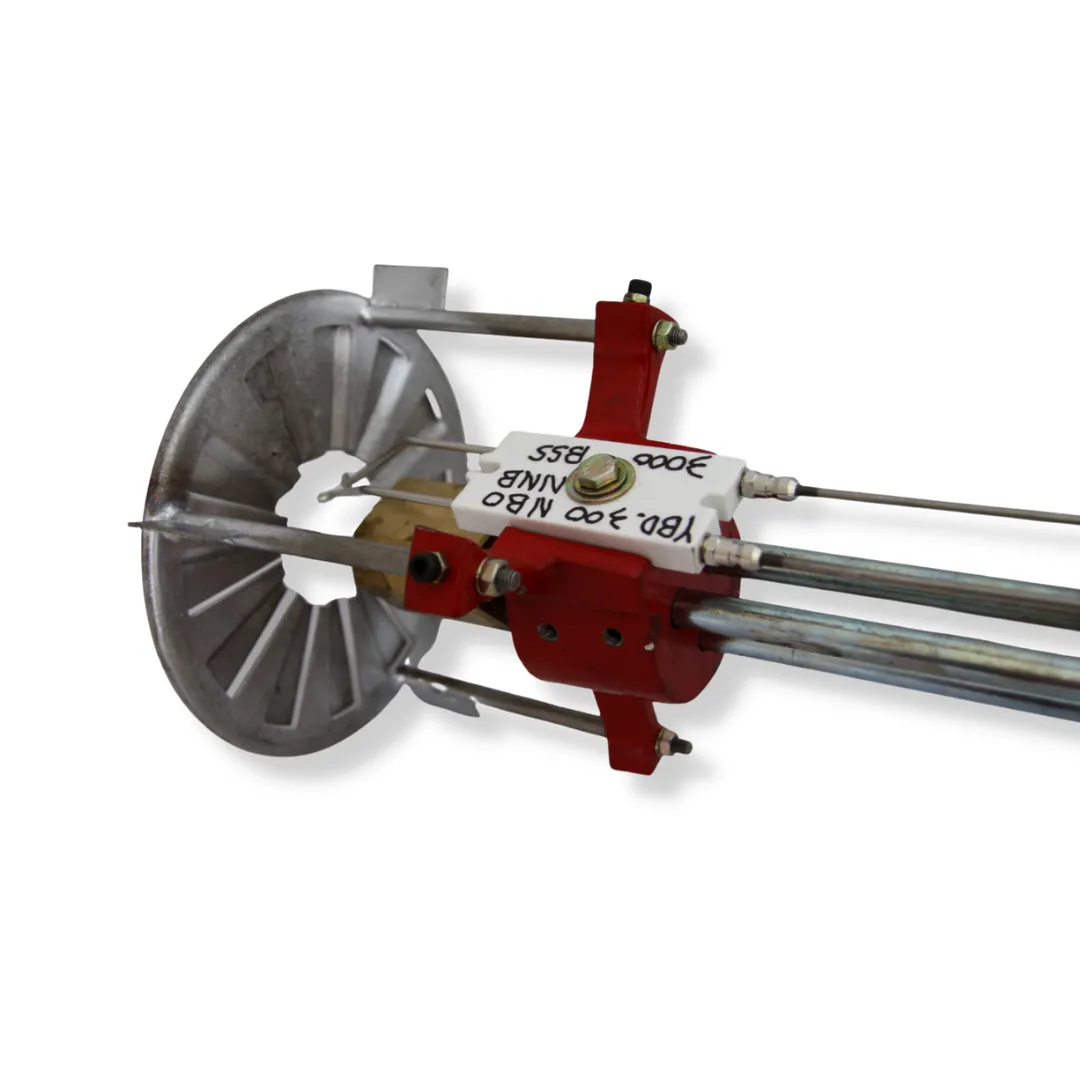

| 3 | Диффузор горелки | YBD-300 |
| 4 | Фотодатчик | QRA4.U |
| 5.1 | Главный топливный клапан | 21H7KV120 |

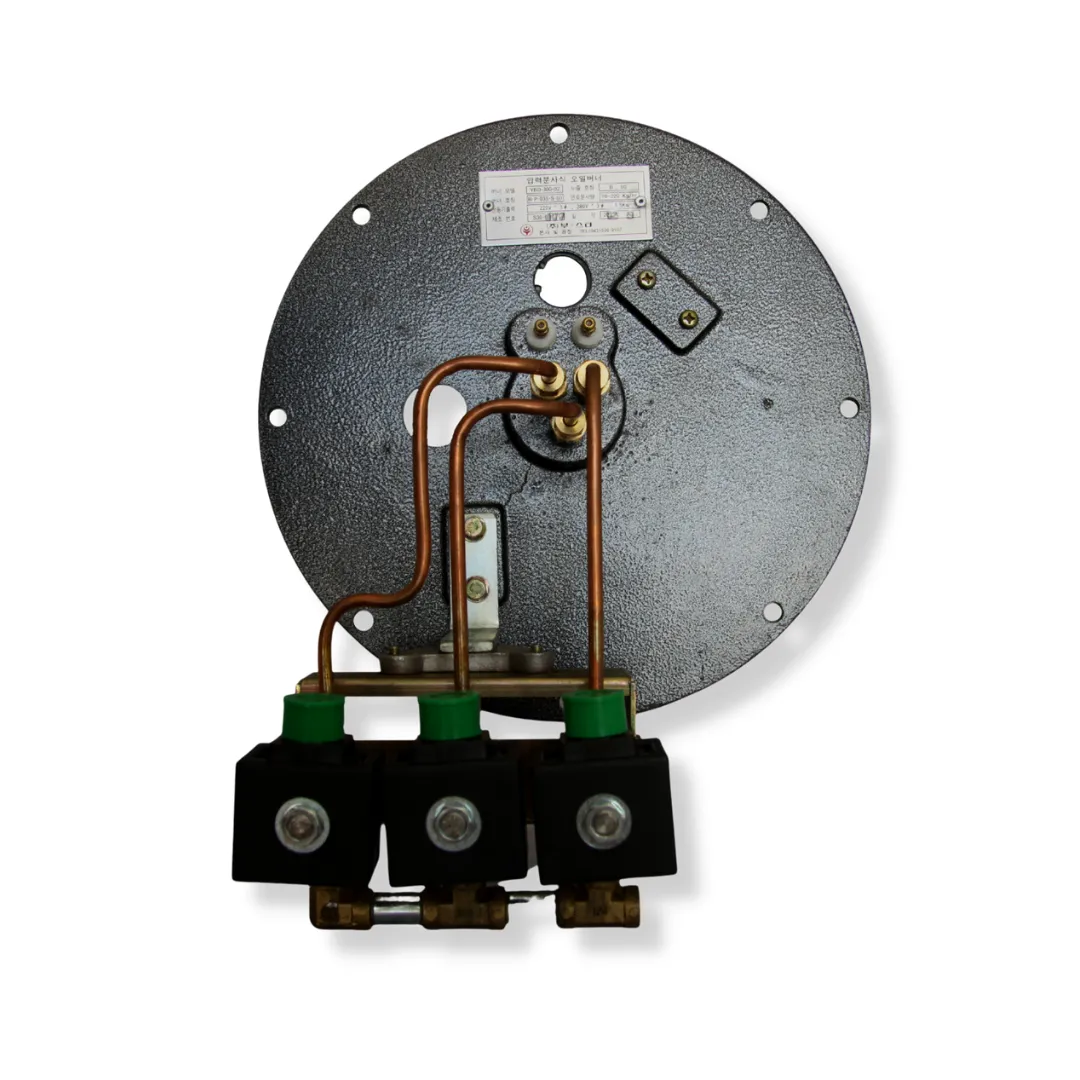

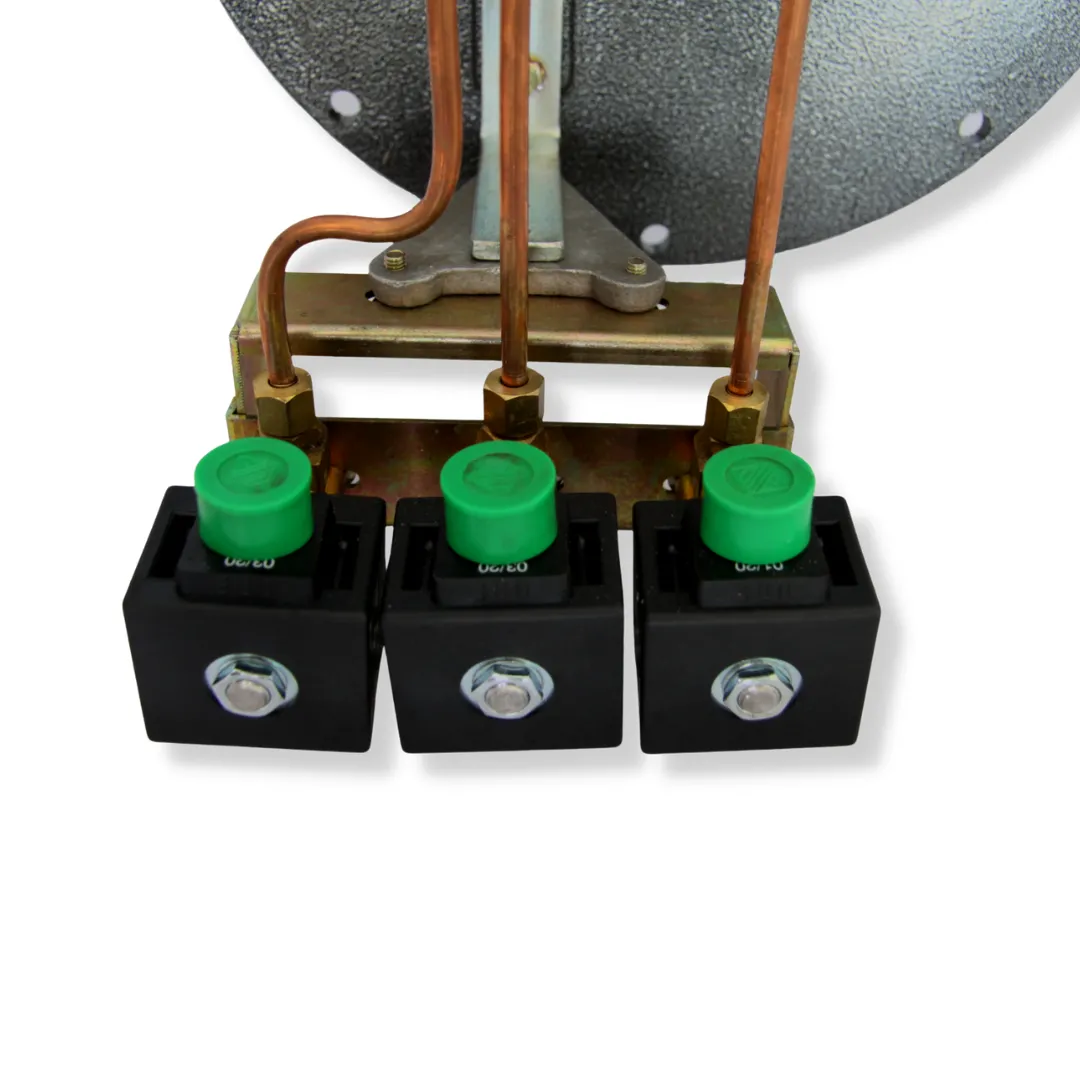

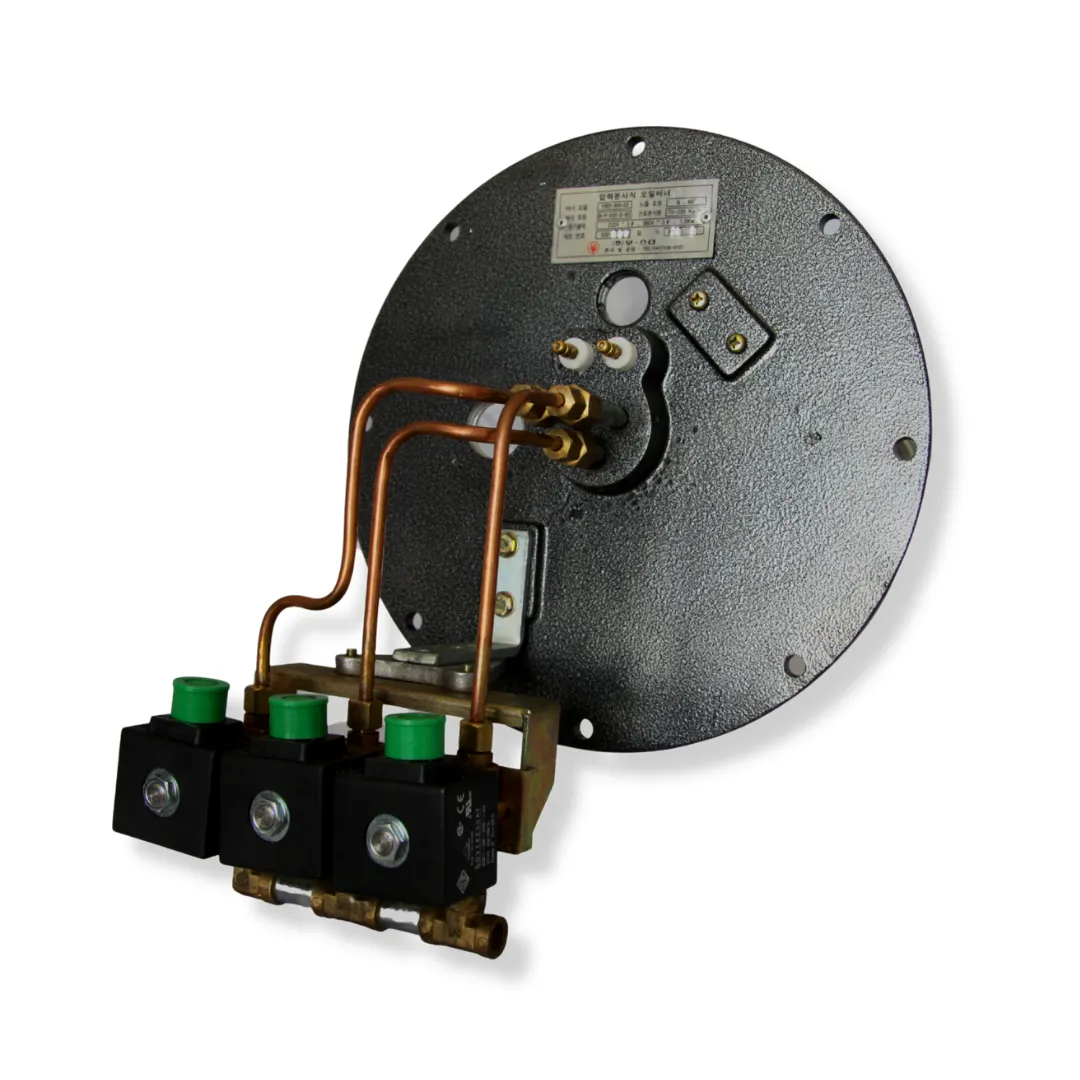

| 5 | Соленоидный клапан подачи топлива | 21A2KV25*3 |
| 6 | Горелка | YBD-300-02 |
| 7 | Трансформатор зажигания | 13KV(50HZ) |
| 8 |
Насос жидкого топлива BSS-2000D: BSS-2500D: BSS-3000D: |
E7NC1001 TA2C4010 5 TA2C4010 5 |
| 8.1 | Двигатель насоса жидкого топлива | 1,5-4кW (50Hz) |
| 9 | Реле давления топлива (на схеме не показан) | SNS-C130 |
| 10 | Контроллер управления горелкой (на схеме не показан) | NEURON |
| 11 | Воздушный короб (на схеме не показан) | YBD-120 |
| 12 |
Вентилятор горелки BSS-2000D: BSS-2500D: BSS-3000D: |
7,5 kW 50HZ 11 kW 50HZ 15 kW 50HZ |
| 13 | Топливный фильтр (на схеме не показан) | |
| 14 | Манометр давления топлива | A60*35K |
| 15 | Привод воздушной заслонки | DM-320 |
Характеристики
| МОДЕЛЬ |
МОЩЬНОСТЬ (×10³ ккал/ч) |
Контроллер горения |
Давление топлива после насоса, кг/см 2 |
Мощность вентилятора (кВт) |
| BO-8 | 50~70 | NEO-400 |
10 |
0,2 |
| BO-15-01 | 100~130 | NEO-400 | 0,4 | |
| BO-45-01 | 150~270 | NEO-400 | 0,75 | |
| YBD-120-01 | 143~390 | NEURON | 10(20) | 2,2 |
| YBD-120-02 | 270~520 | NEURON | 10(20) | 3,7 |
| YBD-120-03 | 320~980 | NEURON | 10(20) | 5,5 (7,5) |
| YBD-120-06 | 320~980 | NEURON | 10(20) | 3,7 (7,5) |
| YBD-300-02 | 600~1950 | NEURON | 12 | 7,5-11-15 |
| МОДЕЛЬ |
Контроль пламени |
Устройство управления воздушной заслонкой |
Мощность Топливного насоса, кВт |
|
| BO-8 |
фотодатчик P-930-06 |
Ручное управление | - | |
| BO-15-01 | Ручное управление | - | ||
| BO-45-01 | Ручное управление | 0,25 | ||
| YBD-120-01 | DM-320-3 | 0,25 | ||
| YBD-120-02 | DM-320-3 |
0,4 |
||
| YBD-120-03 | DM-320-3 | |||
| YBD-120-06 | DM-320-3 | |||
| YBD-300-02 | фотодатчик QRA4.U | DM-320-3 | 1,5 |
Характеристики
| Страна-производитель | Корея |
| Тип присоединения | фланцевое |
| Тип котла | Паровой |
| Для чего | Котлы |
|
