Описание
Горелки производства BOOSTER предназначены для установки на паровые и водогрейные котлы BOOSTER. Горелки предназначены для работы на природном и сжиженном газе и дизельном топливе. Регулирование мощности горелки ступенчатое. Метод розжига горелки - искровой от высоковольтного трансформатора.
Технические характеристики
| Номер | Наименование | Тип |
| 1 |
Форсунка NBO-500D: NBO-600D: YBD-120-02: NBO-1000D,BSS-1000D: NBO-1500D: |
5G/L; 4,5G/L 6G/L 7,5G/L 10G/L; 8,5G/L 15G/L, 12G/L |
| 2 | Электрод розжига | BB-D001 |

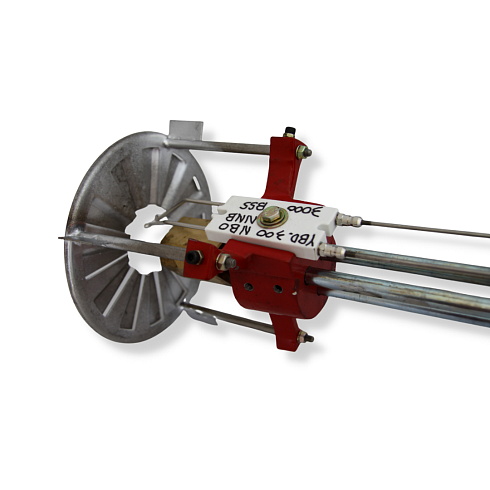

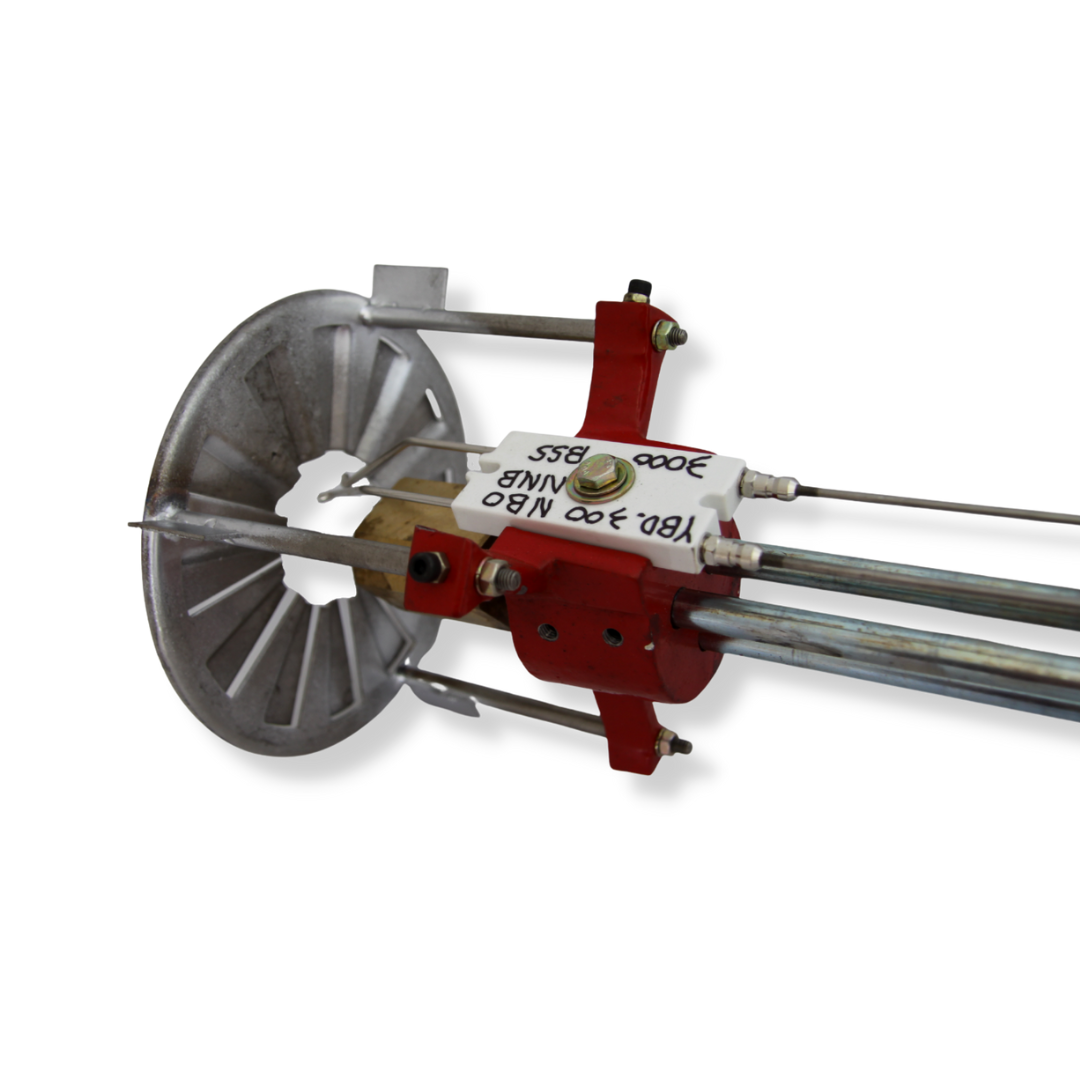

| 3 | Диффузор горелки | YBD-120 |
| 4 | Фотодатчик | P-930-06 |
| 5 |

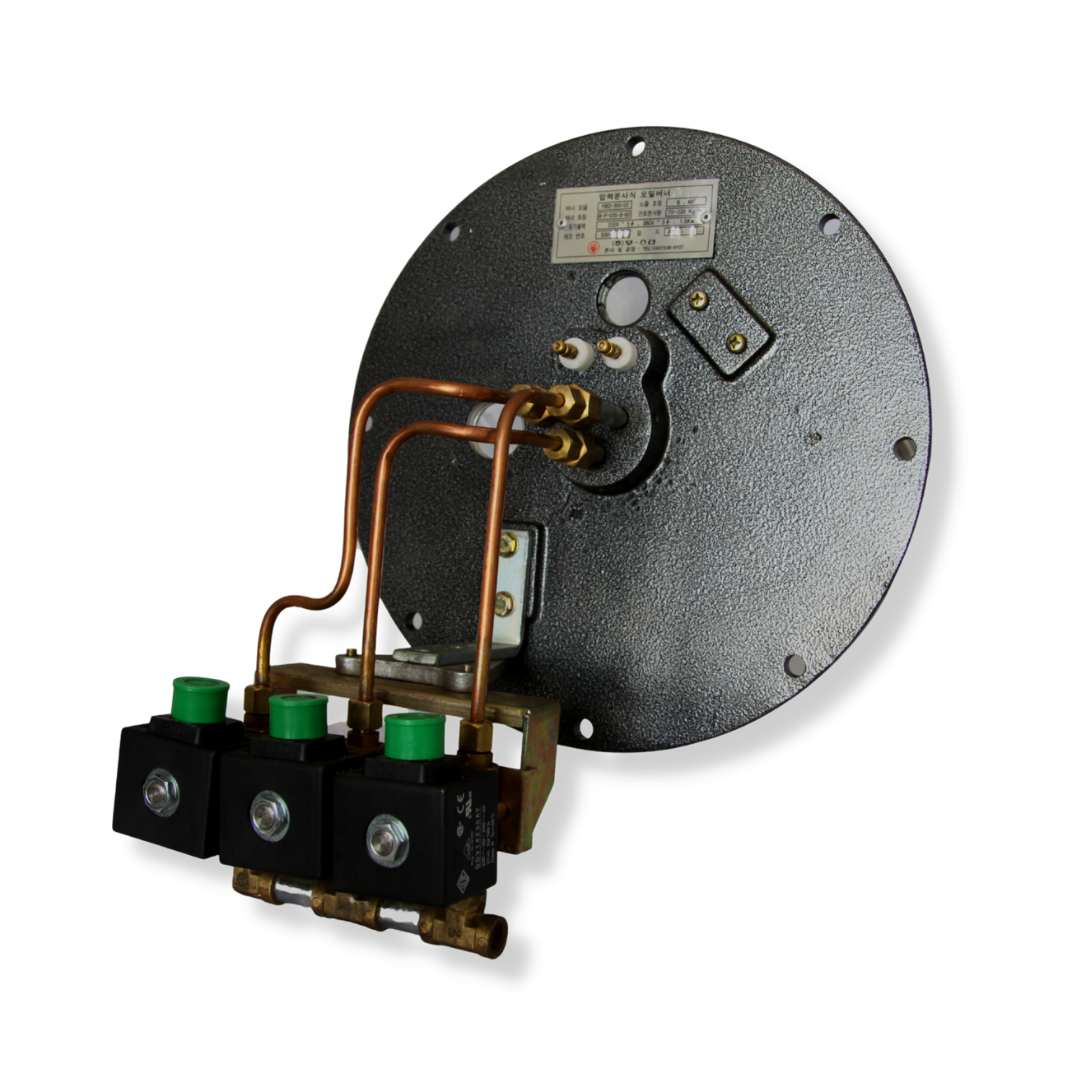

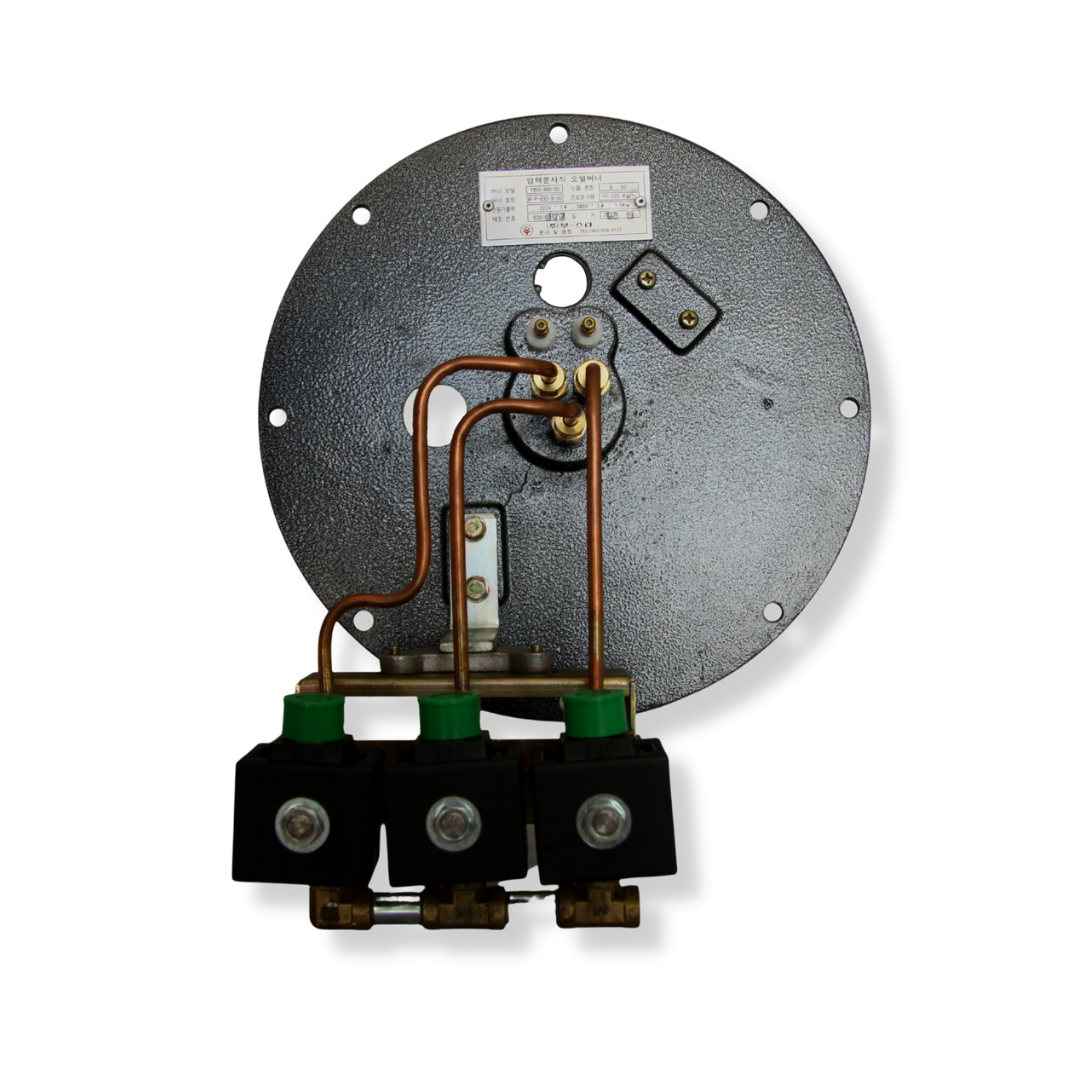

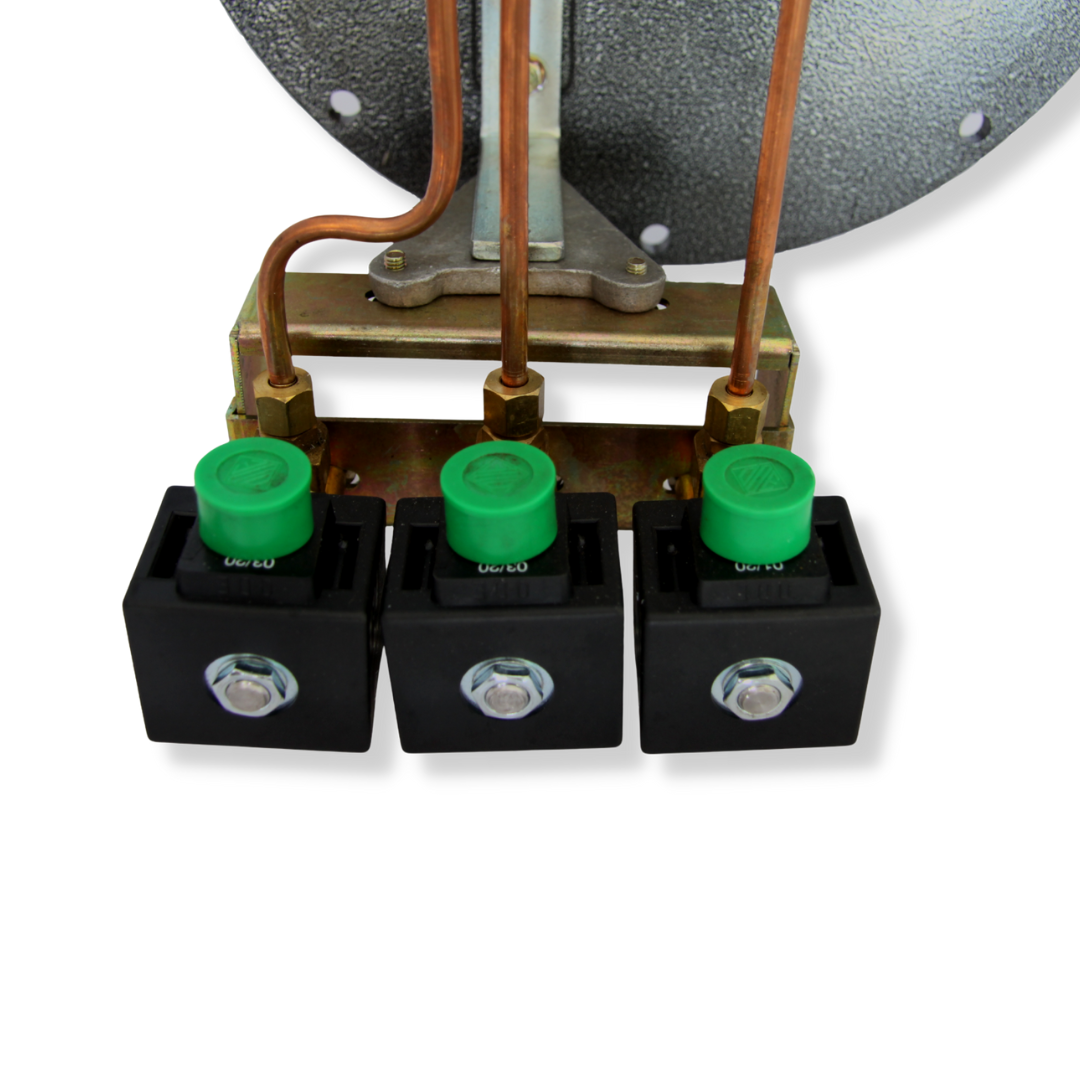

Соленоидный клапан подачи топлива YBD-120-01,02: YBD-120-03: |
SV-201-2A1 21A2KV25 |

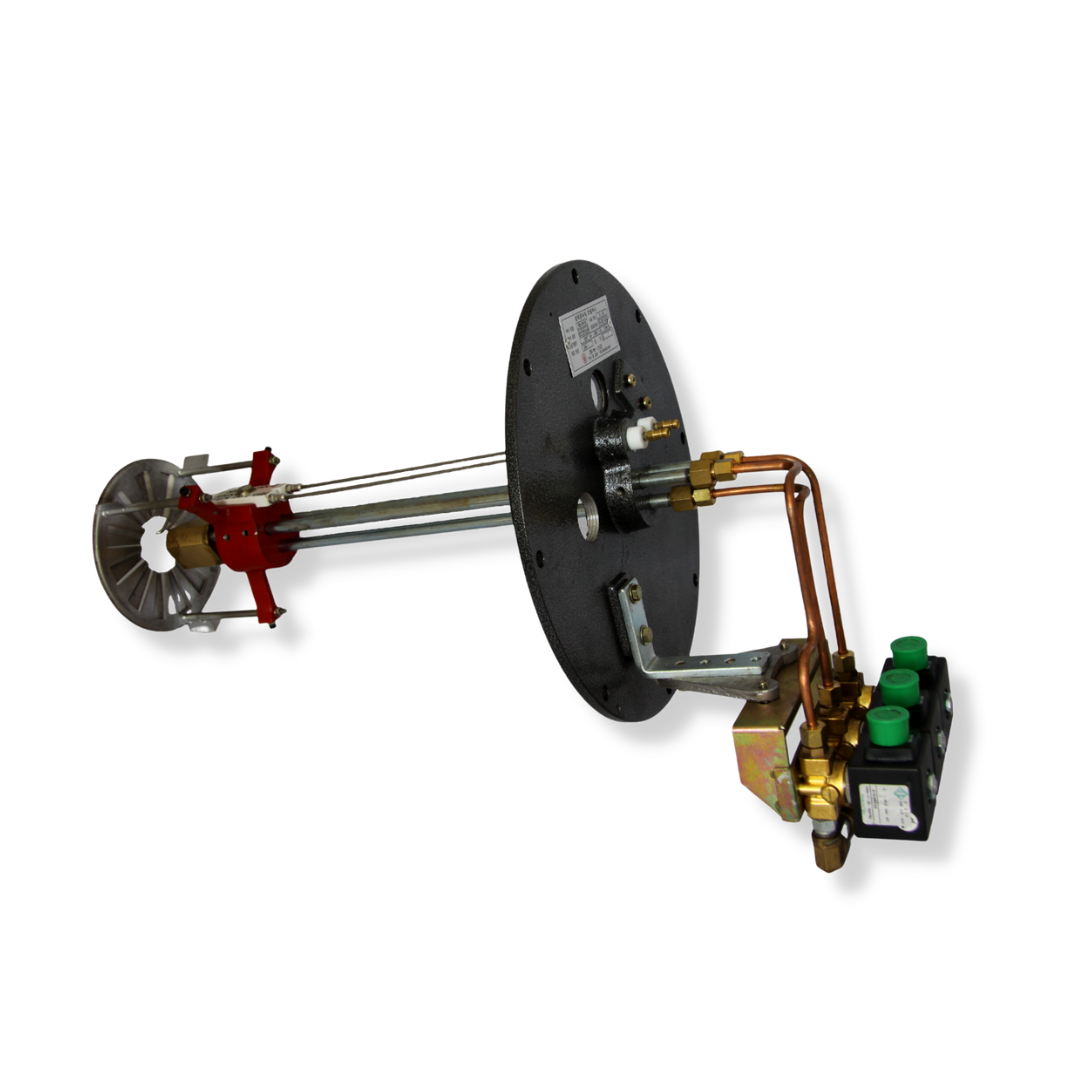

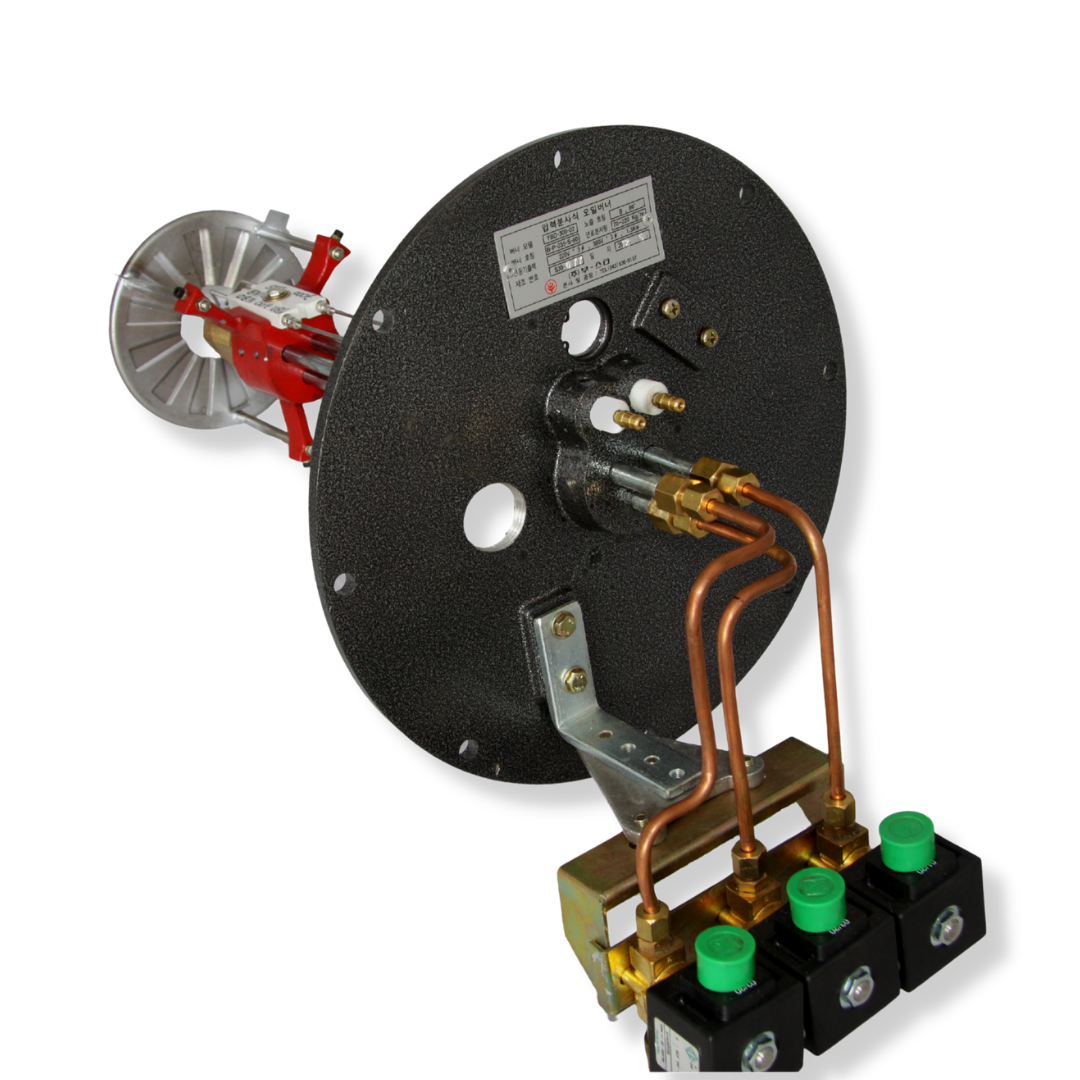

| 6 | Горелка | YBD-120 |
| 7 | Трансформатор зажигания | 13KV(50HZ) |
| 8 |
Насос жидкого топлива NBO-500D: NBO-600D: NBO-800,1000D, BSS-1000D: |
RSA 60 RSA 95 RSA 125 |
| 8.1 |
Двигатель насоса жидкого топлива YBD-120-01: YBD-120-02,03,06: |
0,25кW (50Hz) 0,4kW (50Hz) |
| 9 | Реле давления топлива (на схеме не показан) | SNS-C130 |
| 10 | Контроллер управления горелкой (на схеме не показан) | NEURON |
| 11 | Воздушный короб (на схеме не показан) | YBD-120 |
| 12 |
Вентилятор горелки YBD-120-01: YBD-120-02: NBO-1000D: NBO-1500D: YBD-120-06: |
2,2kW 50HZ 3.7kW 50HZ 5.5kW 50HZ 7.5 kW 50HZ 3.7kW 50HZ |
| 13 |
Топливный фильтр YBD-120-01,02: YBD-120-03,06: |
SJF-10A SJF-15A |
| 14 | Манометр давления топлива | A60*35K |
| 15 | Привод воздушной заслонки | DM-320 |
Технические характеристики 2
| МОДЕЛЬ |
МОЩЬНОСТЬ (×10³ ккал/ч) |
Контроллер горения |
Давление топлива после насоса, кг/см 2 |
Мощность вентилятора (кВт) |
| BO-8 | 50~70 | NEO-400 |
10 |
0,2 |
| BO-15-01 | 100~130 | NEO-400 | 0,4 | |
| BO-45-01 | 150~270 | NEO-400 | 0,75 | |
| YBD-120-01 | 143~390 | NEURON | 10(20) | 2,2 |
| YBD-120-02 | 270~520 | NEURON | 10(20) | 3,7 |
| YBD-120-03 | 320~980 | NEURON | 10(20) | 5,5 (7,5) |
| YBD-120-06 | 320~980 | NEURON | 10(20) | 3,7 (7,5) |
| YBD-300-02 | 600~1950 | NEURON | 12 | 7,5-11-15 |
Технические характеристики 3
| МОДЕЛЬ |
Контроль пламени |
Устройство управления воздушной заслонкой |
Мощность Топливного насоса, кВт |
| BO-8 |
фотодатчик P-930-06 |
Ручное управление | - |
| BO-15-01 | Ручное управление | - | |
| BO-45-01 | Ручное управление | 0,25 | |
| YBD-120-01 | DM-320-3 | 0,25 | |
| YBD-120-02 | DM-320-3 |
0,4 |
|
| YBD-120-03 | DM-320-3 | ||
| YBD-120-06 | DM-320-3 | ||
| YBD-300-02 | фотодатчик QRA4.U | DM-320-3 | 1,5 |
Характеристики
| Страна-производитель | Корея |
| Тип присоединения | фланцевое |
| Тип котла | Паровой |
| Для чего | Котлы |
|
