Описание

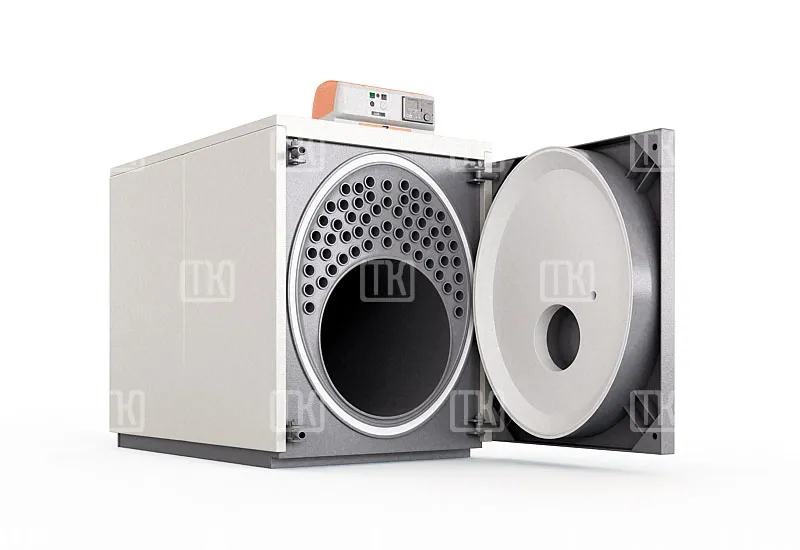

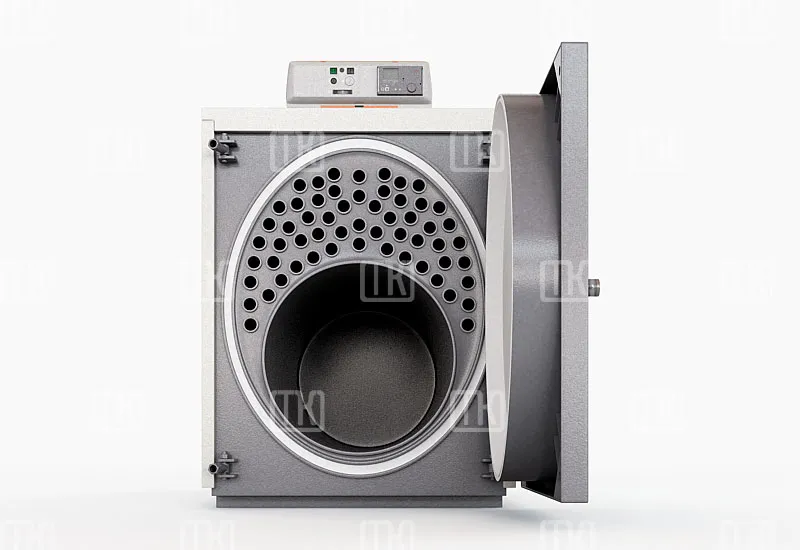

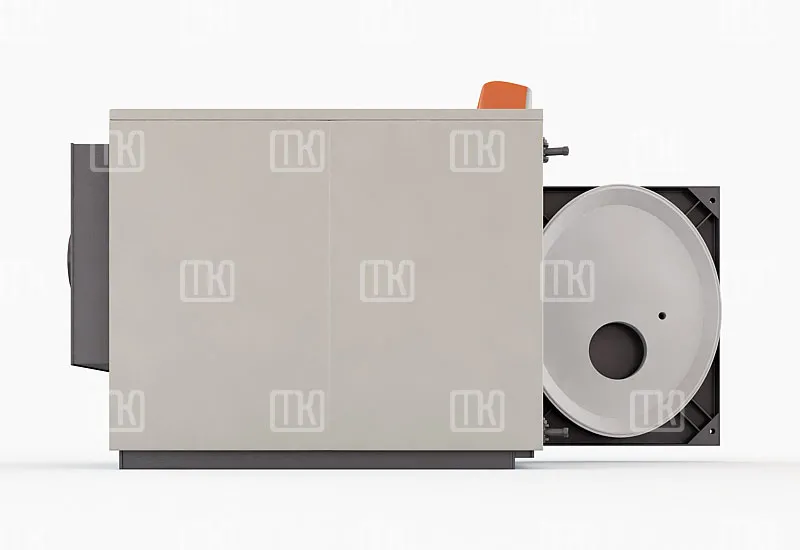

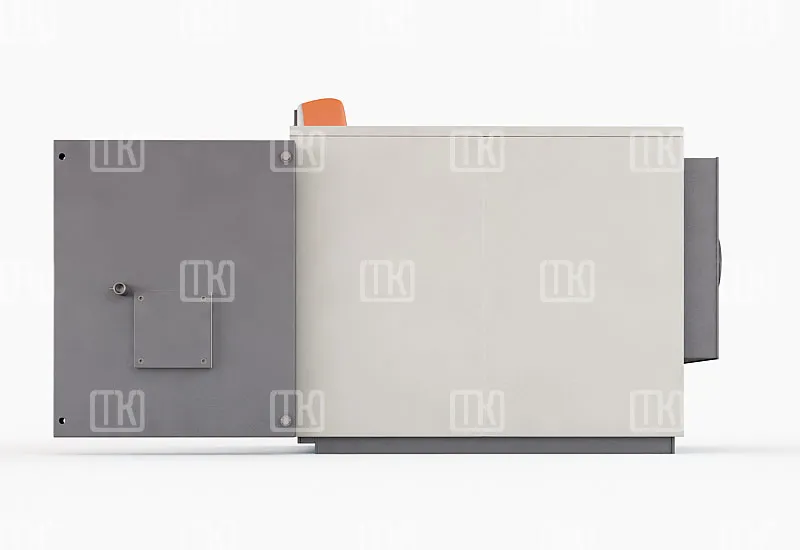

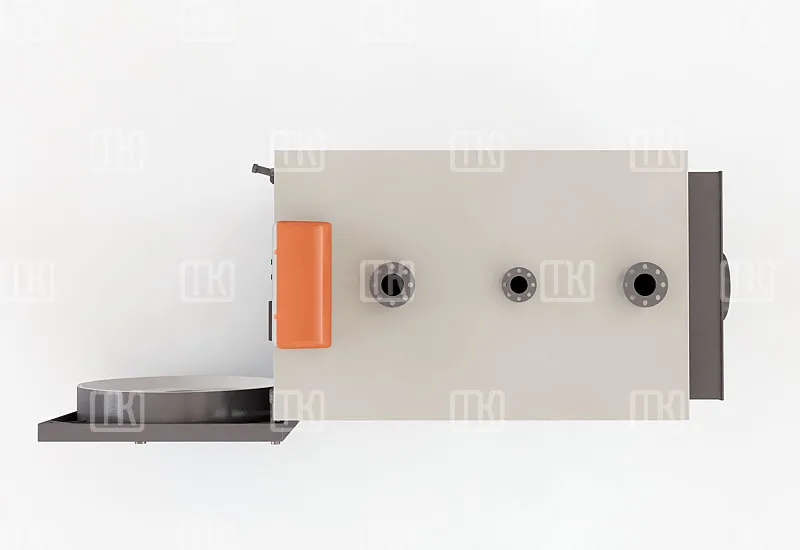

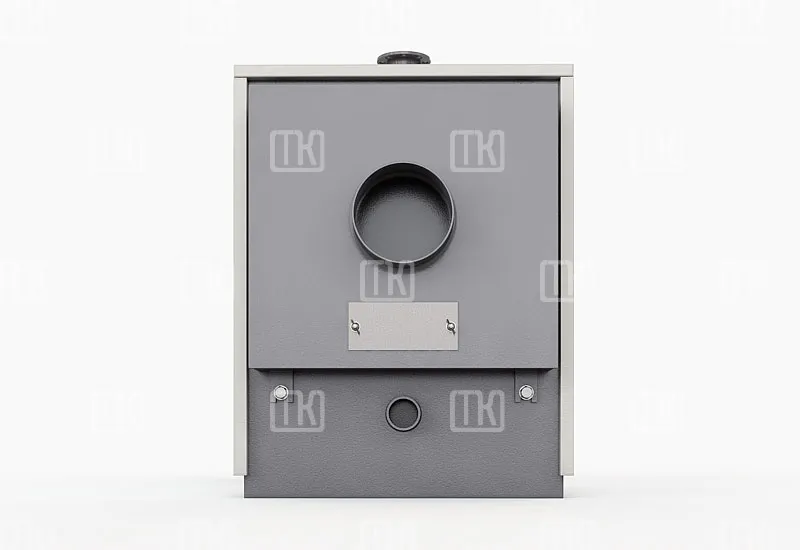

Водогрейный конденсационный котел с инверсионной камерой сгорания с нижним расположением дымогарных труб. Котел может быть укомплектован вентиляторной горелкой на газообразном топливе. Дымогарные трубы выполнены из нержавеющей стали и снабжены турбуляторами. Корпус котла выполнен из нержавеющей стали с огнеупорной окраской и покрыт плотной стекловолоконной изоляцией. В котле имеются два патрубка обратки: для низкотемпературного и высокотемпературного контуров.
Отличительные особенности
- Рабочее давление — до 6 бар.
- Рабочая температура котловой воды — до 110 °С.
- Используемое топливо — природный газ, дизель.
- Горелка с наддувом.
- Срок службы котлов — 15 лет.
Преимущества
- Внешняя обшивка котла изготовлена из стальных панелей, покрытых порошковой эмалью. Под внешними панелями котла находится теплоизоляционный слой минеральной ваты толщиной 80 мм.
- Прочность и долговременная работа топки в котлах мощностью выше 760 кВт обеспечивается за счет того, что она приварена только к передней стенке котла, благодаря чему задняя часть топки может свободно деформироваться, без риска разрыва.
- Трубы конвективной поверхности оснащены турбулизаторами из жаропрочной стали, что усиливает теплообменные процессы.
- Дно задней части котлового блока сконструировано в виде эллипса, что позволяет увеличить срок эксплуатации котла.
- Водогрейные котлы Ellprex способны выдерживать высокие температуры.
- Они просты и удобны в обслуживании, поскольку имеют смотровые лючки в верхней и нижней частях котла и сервисные площадки.
Стандартная комплектация котла
-
панель управления котла включает в себя:
- главный выключатель с индикатором,
- выключатель горелки,
- выключатель сетевого насоса,
- блокировочный термостат (повторного взведения),
- индикатор температуры котловой воды,
- контрольные термостаты низкой и высокой температуры теплоносителя,
- термостат циркуляционного насоса,
- комплект турбулизаторов для улучшения теплообмена в жаровых трубах;
- глухой монтажный фланец на горелку.
Дополнительная комплектация котла:
- панель управления котла с электронным регулятором,
- монтажная доработка под горелку,
- комплект термостатов (рабочая температура — до 105 °С).
Основные технические характеристики и параметры работы водогрейных котлов UNICAL WIESBERG STEEL мощностью 60–410 кВт
| Характеристики моделей | 60 | 72 | 85 | 99 | 110 | 130 | 155 | 175 | 220 | 273 | 333 | 410 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 65 | 78 | 91 | 106 | 119 | 140 | 168 | 190 | 239 | 297 | 360 | 444 |
| Номинальная теплопроизводительность, кВт | 60 | 72 | 85 | 99 | 110 | 130 | 155 | 175 | 220 | 273 | 333 | 410 |
| КПД при максимальной мощности, % | 92,5 | 92,5 | 92,9 | 93,1 | 92,4 | 92,7 | 92,3 | 92,3 | 92,2 | 92,4 | 92,5 | 92,4 |
| Температура дымовых газов ΔT, °C | 146 | 146 | 138 | 133 | 149 | 142 | 148 | 146 | 147 | 147 | 139 | 139 |
| Давление в камере сгорания котла, мбар | 0,1 | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,7 | 1,2 | 1,5 | 1,9 | 3,2 | 2,7 |
| Общая поверхность теплообмена, м2 | 2,69 | 2,69 | 2,69 | 4,14 | 41,14 | 41,14 | 4,89 | 4,89 | 6,23 | 7,51 | 6,70 | 8,98 |
| Максимальное рабочее давление, бар | 6 | |||||||||||
| Максимальная температура в котле, °C | 110 | |||||||||||
| Минимально допустимая темп. в обратном трубопроводе, °C | 55 | |||||||||||
| Гидравлическое сопротивлениепри ΔT 15°C, мбар | 10 | 13 | 16 | 10 | 14 | 20 | 25 | 22 | 30 | 230 | 28 | 17 |
| Водяной объем котла, литр | 86 | 86 | 86 | 126 | 126 | 126 | 151 | 151 | 203 | 247 | 298 | 398 |
Геометрические размеры и размеры подключений водогрейных котлов UNICAL WIESBERG STEEL мощностью 501–2050 кВт
| Характеристики моделей | 501 | 621 | 751 | 861 | 951 | 1080 | 1250 | 1300 | 1500 | 1550 | 1820 | 2050 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 543 | 673 | 815 | 934 | 1030 | 1168 | 1338 | 1407 | 1611 | 1681 | 1972 | 2186 |
| Номинальная теплопроизводительность, кВт | 501 | 621 | 751 | 861 | 951 | 1080 | 1250 | 1300 | 1500 | 1550 | 1820 | 2050 |
| КПД при максимальной мощности, % | 92,3 | 92,3 | 92,2 | 92,2 | 92,3 | 92,5 | 93,4 | 92,4 | 93,1 | 92,2 | 92,3 | 93,8 |
| Температура дымовых газов ΔT, °C | 142 | 153 | 153 | 152 | 152 | 151 | 133 | 155 | 137 | 156 | 155 | 123 |
| Давление в камере сгорания котла, мбар | 4,1 | 5,3 | 4,9 | 5,5 | 4,6 | 4,9 | 5,8 | 6,4 | 5,3 | 5,8 | 7,0 | 5,4 |
| Общая поверхность теплообмена, м2 | 10,46 | 13,24 | 14,69 | 16,59 | 18,50 | 21,01 | 24,73 | 24,73 | 29,58 | 29,58 | 34,64 | 44,49 |
| Максимальное рабочее давление, бар | 6 | |||||||||||
| Максимальная температура в котле, °C | 110 | |||||||||||
| Минимально допустимая темп. в обратном трубопроводе, °C | 55 | |||||||||||
| Гидравлическое сопротивлениепри ΔT 15°C, мбар | 25 | 38 | 26 | 33 | 41 | 30 | 35 | 35 | 33 | 33 | 45 | 30 |
| Водяной объем котла, литр | 462 | 565 | 671 | 753 | 836 | 1040 | 1242 | 1242 | 1418 | 1418 | 1617 | 2086 |
Геометрические размеры и размеры подключений водогрейных котлов UNICAL WIESBERG STEEL мощностью 2190–7000 кВт
| Характеристики моделей | 2190 | 2500 | 2750 | 2950 | 3450 | 3950 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 2380 | 2674 | 2922 | 3200 | 3742 | 4289 | 4839 | 5422 | 5914 | 6506 | 6989 | 7591 |
| Номинальная теплопроизводительность, кВт | 2190 | 2500 | 2750 | 2950 | 3450 | 3950 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 |
| КПД при максимальной мощности, % | 92 | 93,5 | 94,1 | 92,2 | 92,2 | 92,1 | 93,1 | 92,3 | 93,1 | 92,3 | 93,1 | 92,3 |
| Температура дымовых газов ΔT, °C | 160 | 129 | 117 | 156 | 157 | 157 | 143 | 147 | 134 | 147 | 134 | 147 |
| Давление в камере сгорания котла, мбар | 6,4 | 6,5 | 4,8 | 5,7 | 7,1 | 7,7 | 8,8 | 11,0 | 10,0 | 12,0 | 10,5 | 12,0 |
| Общая поверхность теплообмена, м2 | 44,49 | 50,01 | 61,86 | 61,86 | 65,28 | 73,34 | 90,40 | 90,40 | 107,2 | 107,2 | 142,2 | 142,2 |
| Максимальное рабочее давление, бар | 6 | |||||||||||
| Максимальная температура в котле, °C | 110 | |||||||||||
| Минимально допустимая темп. в обратном трубопроводе, °C | 55 | |||||||||||
| Гидравлическое сопротивлениепри ΔT 15°C, мбар | 34 | 48 | 56 | 62 | 84 | 85 | 85 | 105 | 115 | 135 | 150 | 175 |
| Водяной объем котла, литр | 2086 | 2324 | 2667 | 2667 | 4142 | 4455 | 6012 | 6012 | 7058 | 7058 | 7909 | 7909 |
Характеристики
| Классификация котла | Двухходовые |
| Рабочая температура, ℃ | 110 |
| Тип котла | Водогрейный |
| Рабочее давление, кгс/см² | 6 |
| Теплопроизводительность, кВТ | 116 / 2019 |
| Топливо | Природный газ / Дизель |
|
