Описание

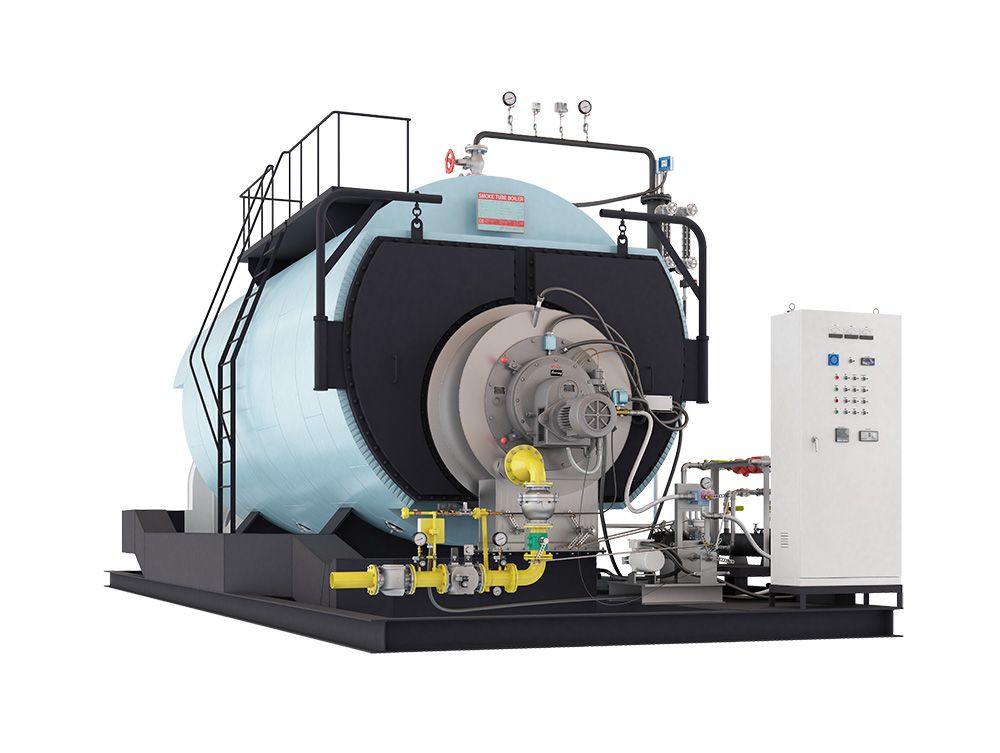

Основные технические характеристики и параметры работы котлов HWA SEONG мощностью от 0,6 до 3 Гкал t +110°C
| Наименование | Ед. из. | HSH60 | HSH70 | HSH80 | HSH90 | HSH100 | HSH120 |
|---|---|---|---|---|---|---|---|
| Общая теплопроизводительность | ккал/ч | 600 000 | 800 000 | 1 000 000 | 1 200 000 | 1 000 000 | 1 200 000 |
| МВт | 0,70 | 0,8 | 0,93 | 1,04 | 1,16 | 1,4 | |
| Максимальное давление | МПа (кг) | 10 | 10 | 10 | 10 | 10 | 10 |
| КПД | % | 90 | 90 | 90 | 90 | 90 | 90 |
| Вес | кг | 4400 | 5550 | 7200 | 7800 | 9700 | |
| Объем воды | т | 2,37 | 2,9 | 3,0 | 3,04 | 3,82 | 3,82 |
| Расход газа (природный) | Nm3/ч | 67,0 | 79,3 | 89,3 | 99,3 | 111,7 | 134,0 |
| Расход дизельного топлива | кг/ч | 66,2 | 78,3 | 88,3 | 98,3 | 110,3 | 132,4 |
| Расход мазута | кг/ч | 69,9 | 79,9 | 93,2 | 103,2 | 116,6 | 139,9 |
| Мощность горелки | кВт | 0,4 | 0,4 | 0,4 | 0,75 | 0,75 | 1,5 |
| Мощность мазутоподогревателя | кВт | 2 | 2 | 2 | 2 | 3 | 3 |
| Мощность топливного насоса | кВт | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| Мощность вентилятора | кВт | 3 | 3 | 5 | 5 | 7,5 | 7,5 |
| Трубная резьба | мм | 100 | 100 | 100 | 100 | 100 | 125 |
| Диаметр трубы отопления | мм | 100 | 100 | 100 | 100 | 100 | 125 |
| Дренаж | мм | 40 | 40 | 40 | 40 | 40 | 40 |
| Предохранительный клапан | мм | 25 | 25 | 40 | 25/25 | 25/25 | 25/40 |
| Дымоход | мм | 350 | 350 | 250×400 | 250×500 | 300×600 | 300×600 |
| Шибер | мм | 300 | 300 | 350 | 400 | 450 | 450 |
| Ширина | мм | 1794 | 1874 | 1896 | 1974 | 2074 | 2074 |
| Высота | мм | 2120 | 2204 | 2230 | 2304 | 2404 | 2404 |
| Длина (с горелкой) | мм | 3702 | 3782 | 3802 | 3867 | 4217 | 4217 |
| Наименование | Ед. из. | HSH150 | HSH180 | HSH200 | HSH250 | HSH300 |
|---|---|---|---|---|---|---|
| Общая теплопроизводительность | ккал/ч | 1 500 000 | 1 800 000 | 2 000 000 | 2 500 000 | 3 000 000 |
| МВт | 1,74 | 2,08 | 2,33 | 2,91 | 3,49 | |
| Максимальное давление | МПа (кг) | 10 | 10 | 10 | 10 | 10 |
| КПД | % | 90 | 90 | 90 | 90 | 90 |
| Вес | кг | 12000 | 13500 | 14200 | ||
| Объем воды | т | 4,66 | 6,24 | 6,56 | 7,56 | 8,84 |
| Расход газа (природный) | Nm3/ч | 167,5 | 177,5 | 223,3 | 279,2 | 335,0 |
| Расход дизельного топлива | кг/ч | 165,5 | 175,5 | 220,7 | 275,8 | 331,0 |
| Расход мазута | кг/ч | 174,8 | 184,8 | 233,1 | 291,4 | 349,7 |
| Мощность горелки | кВт | 1,5 | 1,5 | 1,5 | 2,2 | 2,2 |
| Мощность мазутоподогревателя | кВт | 5 | 5 | 5 | 5 | 7 |
| Мощность топливного насоса | кВт | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| Мощность вентилятора | кВт | 7,5 | 10 | 15 | 15 | 20 |
| Трубная резьба | мм | 125 | 125 | 150 | 150 | 150 |
| Диаметр трубы отопления | мм | 125 | 125 | 150 | 150 | 150 |
| Дренаж | мм | 40 | 40 | 40 | 40 | 50 |
| Предохранительный клапан | мм | 25/40 | 40/40 | 40/50 | ||
| Дымоход | мм | 300×750 | 300×800 | 350×850 | 350×950 | 450×900 |
| Шибер | мм | 500 | 530 | 550 | 600 | 700 |
| Ширина | мм | 2124 | 2274 | 2382 | 2432 | 2432 |
| Высота | мм | 2530 | 2654 | 2762 | 2812 | 2962 |
| Длина (с горелкой) | мм | 4762 | 5163 | 5163 | 5697 | 5873 |
Основные технические характеристики и параметры работы котлов HWA SEONG мощностью от 3,5 до 6 Гкал t +110°C
| Наименование | Ед. изм. | HSH350 | HSH400 | HSH500 | HSH600 |
|---|---|---|---|---|---|
| Производительность | ккал/ч | 3 500 000 | 4 000 000 | 5 000 000 | 6 000 000 |
| МВт | 4,07 | 4,65 | 5,8 | 7,0 | |
| Максимальное давление | МПа (кг/ч) | 10 | 10 | 10 | 10 |
| КПД | % | 90 | 90 | 90 | 90 |
| Вес | кг | 14800 | 1500 | 16800 | 18200 |
| Объем воды | т | 10,95 | 12,2 | 14,38 | 15,56 |
| Природный газ | Nm3/ч | 390,8 | 446,7 | 502,5 | 558,3 |
| Расход дизельного топлива | кг/ч | 386,1 | 441,3 | 496,5 | 551,6 |
| Расход мазута | кг/г | 407,9 | 466,2 | 524,5 | 582,8 |
| Мощность горелки | кВт | 3,7 | 3,7 | 3,7 | 3,7 |
| Мощность мазутоподогревателя | кВт | 7 | 10 | 10 | 15 |
| Мощность топливного насоса | кВт | 0,75 | 0,75 | 0,75 | 0,75 |
| Мощность вентилятора | кВт | 20 | 25 | 30 | 40 |
| Трубная резьба | мм | 150 | 200 | 200 | 250 |
| Диаметр трубы отопления | мм | 150 | 200 | 200 | 250 |
| Дренаж | мм | 50 | 50 | 50 | 50 |
| Предохранительный клапан | мм | 50/50 | 40/65 | 50/65 | 65/65 |
| Дымоход | мм | 400×1200 | 400×1300 | 400×1450 | 500×1500 |
| Шибер | мм | 750 | 800 | 850 | 1150 |
| Ширина | мм | 2682 | 2782 | 2882 | 3088 |
| Высота | мм | 3112 | 3220 | 3320 | 3612 |
| Длина (с горелкой) | мм | 6245 | 6475 | 6895 | 7480 |
Технические характеристики основаны на следующих данных:
- температура питательной воды — 20 °С,
- давление газа — 2000~4000 мм рт. ст.
Теплота сгорания основана на следующих данных:
- природный газ — 9550 ккал/нн3,
- дизельное топливо — 10300 ккал/кг,
- мазут — 9750 ккал/кг.
Технические характеристики и внешний вид могут быть изменены производителем без уведомления.
Характеристики
| Классификация котла | Трехходовые |
| Рабочая температура, ℃ | 110 |
| Тип котла | Водогрейный |
| Рабочее давление, кгс/см² | 10 |
| Теплопроизводительность, кВТ | 60 / 7000 |
| Топливо | Природный газ / Дизель |
|
