Описание

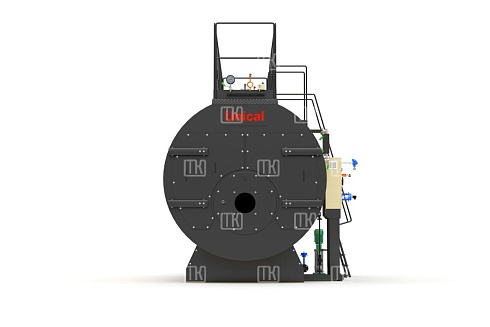

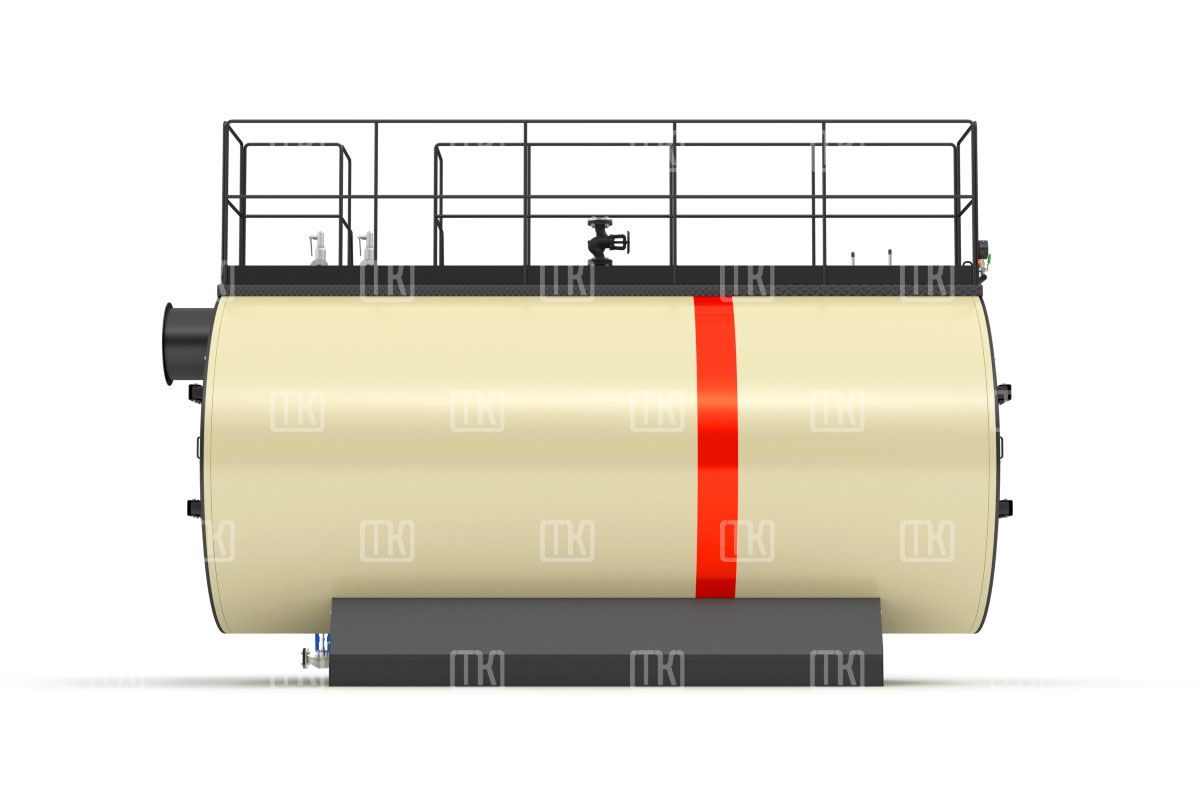

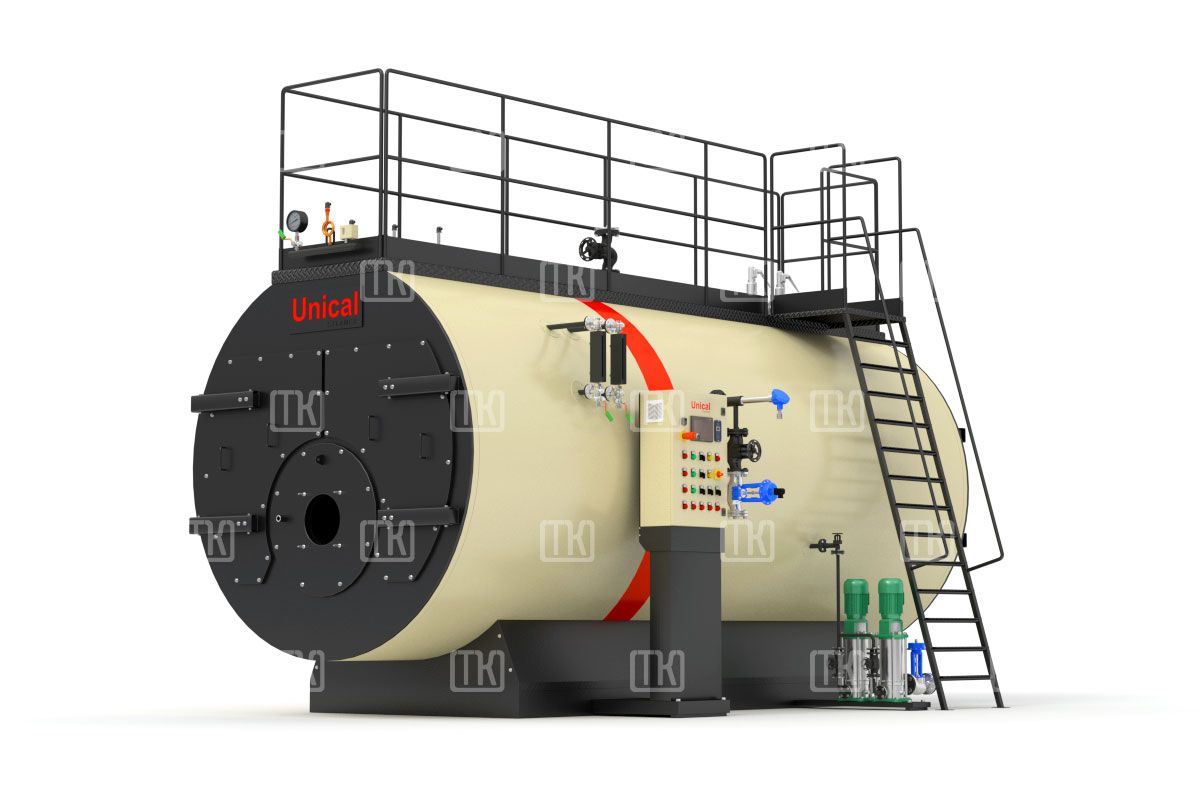

TRYPASS - это серия паровых трехходовых котлов высокого давления. Котлы с рабочим давлением до 12 бар (более высокое давление предоставляется по запросу) и производительностью от 1300 до 25000 кг/ч. Для получения пара высокого давления, котлы оборудованы большой паровой камерой и большим испарителем. Котлы работают на дизельном или газообразном топливе
Основные особенности
- Паропроизводительность, кг/ч: 2 000–25 000.
- Рабочее давление до 12 бар.
- Горизонтальная цилиндрическая топка.
- Три хода уходящих газов.
- Используемое топливо — газ, дизель, мазут, газ/дизель.
- Срок службы — до 20 лет.
К котлу подходят горелки, работающие на газе, дизеле, а также комбинированные горелки газ/дизель.
Преимущества
- Высокая эффективность: котлы данной серии, благодаря особой конструкции, имеют высокий КПД, который не снижается во время всего срока эксплуатации.
- Экологичность: котлы TRYPASS 12/15 могут комплектоваться горелками с низким выбросом NOx, что позволяет сохранять экологию окружающей среды.
- Удобство в обслуживании: наличие топочного отверстия и смотрового патрубка в нижней части котла дает возможность производить его полный осмотр, в том числе дымоходов и днища камеры сгорания.
Комплектация котла
- предохранительное реле давления с ручным перезапуском;
- регулировочное реле давления;
- ответный фланец для установки горелки;
- указатели уровня (2 шт.);
- панель управления;
- группа TDS (контроля солесодержания);
- питательная группа с двумя насосами;
- дренажная группа;

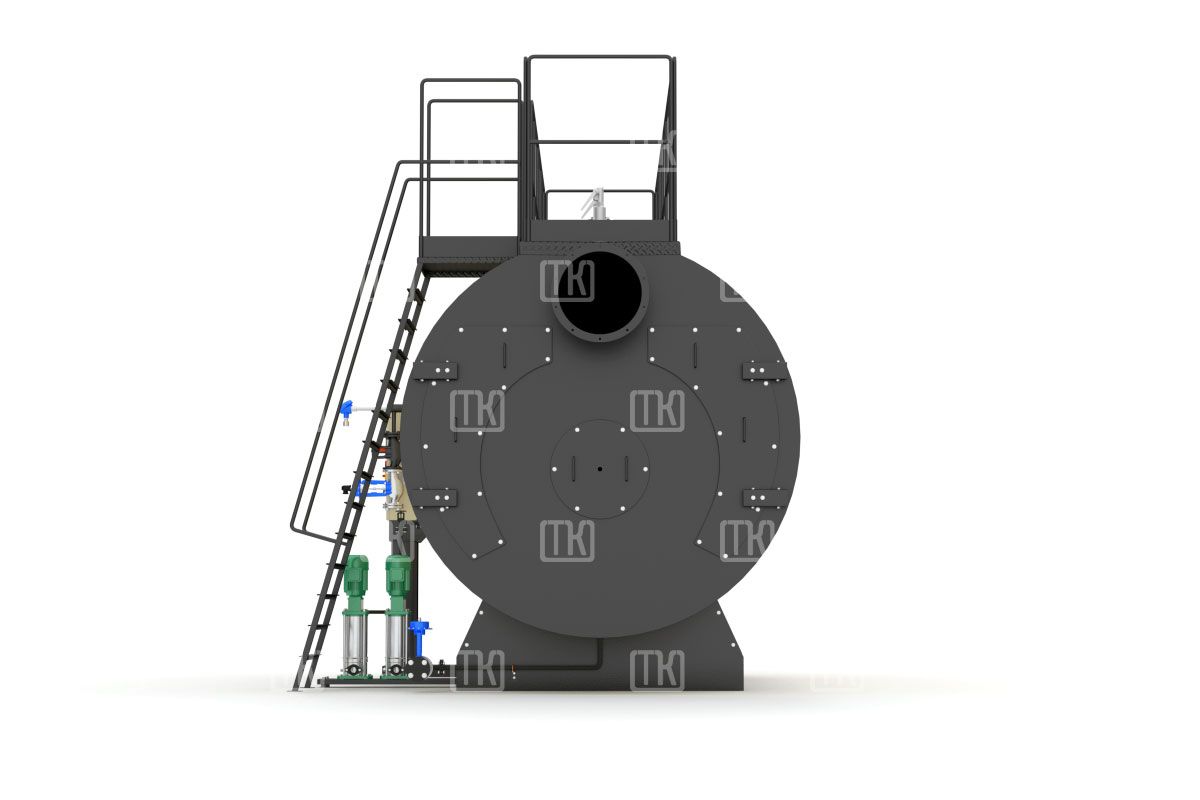

- задняя дымовая камера с дверцей для ревизии и прочистки;

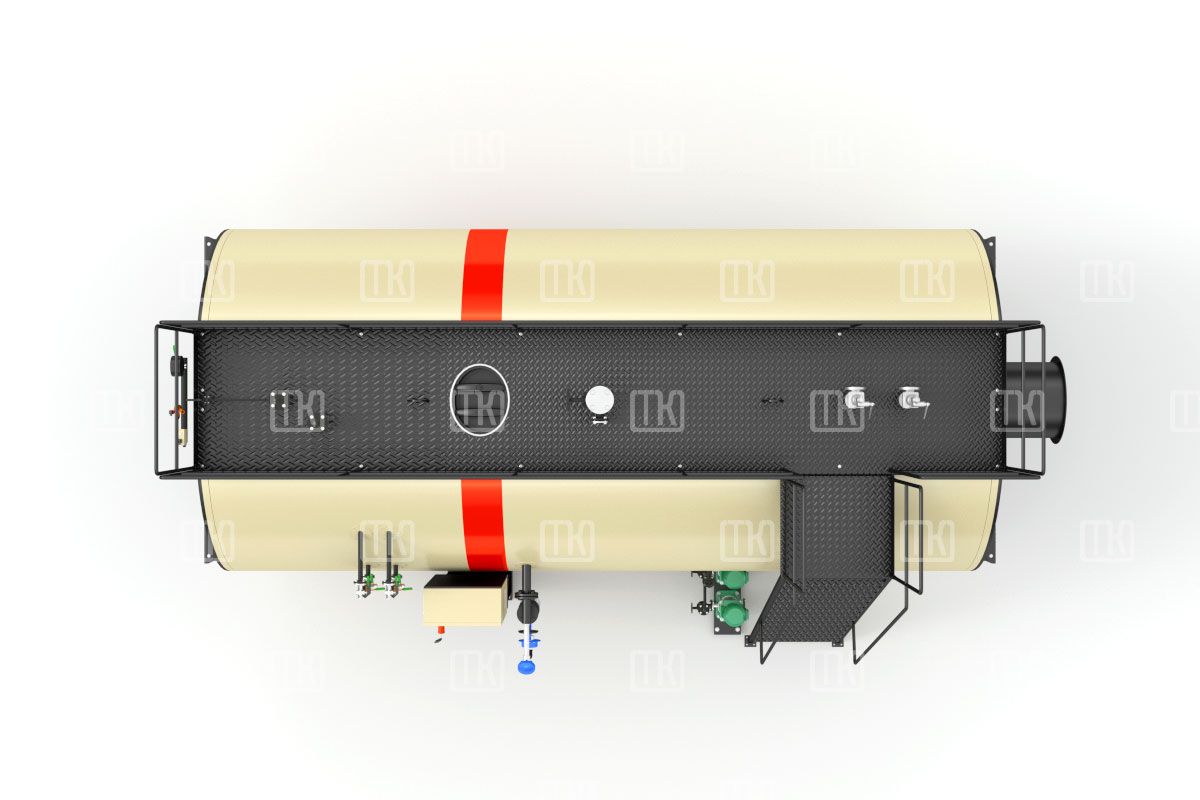

- смотровая площадка с лестницей и парапетом;
- предохранительные пружинные клапаны (2 шт.);
- главный паровой клапан;
- предохранительное реле верхнего уровня с самодиагностикой и ручным перезапуском;
- предохранительное реле нижнего уровня с самодиагностикой и ручным перезапуском;
- группа автоматической регулировки уровня.
Котлы соответствуют правилам безопасной эксплуатации, принятым в РФ.
Основные характеристики и параметры работы паровых котлов TRYPASS
| Модель |
TRYPASS’ 12/15 3200 STD |
TRYPASS’ 12/15 4700 STD |
TRYPASS’ 12/15 6300 STD |
TRYPASS’ 12/15 7900 STD |
TRYPASS’ 12/15 9400 STD |
|---|---|---|---|---|---|
| Паропроизводительность (кг/ч) | 3 200 | 4 700 | 6 300 | 7 900 | 9 400 |
| Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
| Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
| Максимальная рабочая температура (°С) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
| Полная тепловая мощность (кВт) | 2 493 | 3 589 | 3 917 | 6 118 | 7 238 |
| КПД без экономайзера и с экономайзером (%) | 89–93 | 89–93 | 89–93 | 89–93 | 89–93 |
| Аэродинамическое сопротивление в камере сгорания (мбар) | 13 | 15 | 15 | 18 | 22 |
| Максимальный объем воды в котле (л) | 7 360 | 9 195 | 12 215 | 14 550 | 15 900 |
| Номинальный объем воды (л) | 6 060 | 7 810 | 9 890 | 11 700 | 12 800 |
| Минимальная длина пламенной головы горелки (мм) | 450 | 500 | 500 | 500 | 550 |
| Модель |
TRYPASS’ 12/15 12500 STD |
TRYPASS’ 12/15 15700 STD |
TRYPASS’ 12/15 18000 STD |
TRYPASS’ 12/15 21600 STD |
|---|---|---|---|---|
| Паропроизводительность (кг/ч) | 12 500 | 15 700 | 18 000 | 21 600 |
| Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 |
| Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
| Максимальная рабочая температура (°С) | 184/197 | 184/197 | 184/197 | 184/197 |
| Полная тепловая мощность (кВт) | 9 572 | 11 955 | 13 706 | 16 448 |
| КПД без экономайзера и с экономайзером (%) | 90–94 | 90–94 | 90–94 | 90–94 |
| Аэродинамическое сопротивление в камере сгорания (мбар) | 24 | 32 | 35 | 28 |
| Максимальный объем воды в котле (л) | 20 100 | 25 150 | 28 800 | 33 300 |
| Номинальный объем воды (л) | 16 500 | 20 170 | 22 400 | 25 800 |
| Минимальная длина пламенной головы горелки (мм) | 550 | 600 | 600 | 700 |
Основные характеристики и параметры работы паровых котлов TRYPASS 12/15 Low NOx
| Модель |
TRYPASS’ 12/15 2500 Low NOx |
TRYPASS’ 12/15 3750 Low NOx |
TRYPASS’ 12/15 5000 Low NOx |
TRYPASS’ 12/15 6250 Low NOx |
TRYPASS’ 12/15 7500 Low NOx |
|---|---|---|---|---|---|
| Паропроизводительность (кг/ч) | 2 500 | 3 750 | 5 000 | 6 250 | 7 500 |
| Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
| Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
| Максимальная рабочая температура (°С) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
| Полная тепловая мощность (кВт) | 1 936 | 2 847 | 3 873 | 4 785 | 5 743 |
| КПД без экономайзера и с экономайзером (%) | 89–93 | 89–93 | 89–93 | 89–93 | 89–93 |
| Аэродинамическое сопротивление в камере сгорания (мбар) | 9 | 10 | 11 | 11,5 | 15 |
| Максимальный объем воды в котле (л) | 7 360 | 9 195 | 12 215 | 14 550 | 15 900 |
| Номинальный объем воды (л) | 6 060 | 7 810 | 9 890 | 11 700 | 12 800 |
| Минимальная длина пламенной головы горелки (мм) | 450 | 500 | 500 | 500 | 550 |
| Модель |
TRYPASS’ 12/15 10000 Low NOx |
TRYPASS’ 12/15 |
TRYPASS’ 12/15 14400 Low NOx |
TRYPASS’ 12/15 |
|---|---|---|---|---|
| Паропроизводительность (кг/ч) | 10 000 | 12 500 | 14 400 | 17 250 |
| Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 |
| Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
| Максимальная рабочая температура (°С) | 184/197 | 184/197 | 184/197 | 184/197 |
| Полная тепловая мощность (кВт) | 7 572 | 9 466 | 10 904 | 13 435 |
| КПД без экономайзера и с экономайзером (%) | 90–94 | 90–94 | 90–94 | 90–94 |
| Аэродинамическое сопротивление в камере сгорания (мбар) | 16 | 20 | 23 | 27 |
| Максимальный объем воды в котле (л) | 20 100 | 25 150 | 28 800 | 33 300 |
| Номинальный объем воды (л) | 16 500 | 20 170 | 22 400 | 25 800 |
| Минимальная длина пламенной головы горелки (мм) | 550 | 600 | 600 | 700 |
Основные характеристики и параметры работы котлов TRYPASS 12/15 Low NOx E
| Модель |
TRYPASS’ 12/15 2500 Low NOx E |
TRYPASS’ 12/15 3000 Low NOx E |
TRYPASS’ 12/15 4000 Low NOx E |
TRYPASS’ 12/15 5000 Low NOx E |
TRYPASS’ 12/15 6000 Low NOx E |
|---|---|---|---|---|---|
| Паропроизводительность (кг/ч) | 2 000 | 3 000 | 4 000 | 5 000 | 6 000 |
| Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 | 12/15 |
| Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
| Максимальная рабочая температура (°С) | 184/197 | 184/197 | 184/197 | 184/197 | 184/197 |
| Полная тепловая мощность (кВт) | 1 531 | 2 285 | 3 080 | 3 808 | 4 569 |
| КПД без экономайзера и с экономайзером (%) | 89–93 | 89–93 | 89–93 | 89–93 | 89–93 |
| Аэродинамическое сопротивление в камере сгорания (мбар) | 5,5 | 6 | 6 | 7,5 | 9 |
| Максимальный объем воды в котле (л) | 7 360 | 9 195 | 12 215 | 14 550 | 15 900 |
| Номинальный объем воды (л) | 6 060 | 7 810 | 9 890 | 11 700 | 12 800 |
| Минимальная длина пламенной головы горелки (мм) | 450 | 500 | 500 | 500 | 550 |
| Модель |
TRYPASS’ 12/15 8000 Low NOx E |
TRYPASS’ 12/15 10000 Low NOx E |
TRYPASS’ 12/15 12000 Low NOx E |
TRYPASS’ 12/15 15000 Low NOx E |
|---|---|---|---|---|
| Паропроизводительность (кг/ч) | 8 000 | 10 000 | 12 000 | 15 000 |
| Максимальное допустимое давление (бар) | 12/15 | 12/15 | 12/15 | 12/15 |
| Максимальное рабочее давление (бар) | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 | 10,9/13,64 |
| Максимальная рабочая температура (°С) | 184/197 | 184/197 | 184/197 | 184/197 |
| Полная тепловая мощность (кВт) | 6 058 | 7 572 | 9 087 | 11 359 |
| КПД без экономайзера и с экономайзером (%) | 90–94 | 90–94 | 90–94 | 90–94 |
| Аэродинамическое сопротивление в камере сгорания (мбар) | 11 | 13 | 16 | 21 |
| Максимальный объем воды в котле (л) | 20 100 | 25 150 | 28 800 | 33 300 |
| Номинальный объем воды (л) | 16 500 | 20 170 | 22 400 | 25 800 |
| Минимальная длина пламенной головы горелки (мм) | 550 | 600 | 600 | 700 |
Основные геометрические размеры котлов TRYPASS 12/15, Low Nox, Low NOx E
| Модель | А (мм) | В (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | L (мм) | Ø (мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| TRYPASS’ 12/15 3200 STD | 2 100 | 2 460 | 4 520 | 4 910 | 2 620 | 2 935 | 2 075 | 2 380 | 1 000 | 408 |
| TRYPASS’ 12/15 2500 Low NOx | 2 100 | 2 460 | 4 520 | 4 910 | 2 620 | 2 935 | 2 075 | 2 380 | 1 000 | 408 |
| TRYPASS’ 12/15 5000 Low NOx E | 2 100 | 2 460 | 4 520 | 4 910 | 2 620 | 2 935 | 2 075 | 2 380 | 1 000 | 408 |
| TRYPASS’ 12/15 4700 STD | 2 250 | 2 610 | 5 020 | 5 410 | 2 775 | 3 130 | 2 110 | 2 530 | 1 000 | 508 |
| TRYPASS’ 12/15 3750 Low NOx | 2 250 | 2 610 | 5 020 | 5 410 | 2 775 | 3 130 | 2 110 | 2 530 | 1 000 | 508 |
| TRYPASS’ 12/15 3000 Low NOx E | 2 250 | 2 610 | 5 020 | 5 410 | 2 775 | 3 130 | 2 110 | 2 530 | 1 000 | 508 |
| TRYPASS’ 12/15 6300 STD | 2 450 | 2 810 | 5 370 | 5 760 | 2 975 | 3 375 | 2 280 | 2 730 | 1 000 | 558 |
| TRYPASS’ 12/15 5000 Low NOx | 2 450 | 2 810 | 5 370 | 5 760 | 2 975 | 3 375 | 2 280 | 2 730 | 1 000 | 558 |
| TRYPASS’ 12/15 4000 Low NOx | 2 450 | 2 810 | 5 370 | 5 760 | 2 975 | 3 375 | 2 280 | 2 730 | 1 000 | 558 |
| TRYPASS’ 12/15 7 900 STD | 2 600 | 2 960 | 5 620 | 6 010 | 3 120 | 3 610 | 2 475 | 2 880 | 1 000 | 608 |
| TRYPASS’ 12/15 6250 Low NOx | 2 600 | 2 960 | 5 620 | 6 010 | 3 120 | 3 610 | 2 475 | 2 880 | 1 000 | 608 |
| TRYPASS’ 12/15 5000 Low NOx E | 2 600 | 2 960 | 5 620 | 6 010 | 3 120 | 3 610 | 2 475 | 2 880 | 1 000 | 608 |
| TRYPASS’ 12/15 9 400 STD | 2 680 | 3 040 | 5 820 | 6 210 | 3 200 | 3 685 | 2 530 | 2 960 | 1 000 | 658 |
| TRYPASS’ 12/15 7500 Low NOx | 2 680 | 3 040 | 5 820 | 6 210 | 3 200 | 3 685 | 2 530 | 2 960 | 1 000 | 658 |
| TRYPASS’ 12/15 6000 Low NOx E | 2 680 | 3 040 | 5 820 | 6 210 | 3 200 | 3 685 | 2 530 | 2 960 | 1 000 | 658 |
| TRYPASS’ 12/15 12500 STD | 2 850 | 3 210 | 6 620 | 7 010 | 3 325 | 3 810 | 2 560 | 3 080 | 1 000 | 708 |
| TRYPASS’ 12/15 1 0000 Low NOx E | 2 850 | 3 210 | 6 620 | 7 010 | 3 325 | 3 810 | 2 560 | 3 080 | 1 000 | 708 |
| TRYPASS’ 12/15 8 000 Low NOx E | 2 850 | 3 210 | 6 620 | 7 010 | 3 325 | 3 810 | 2 560 | 3 080 | 1 000 | 708 |
| TRYPASS’ 12/15 15700 STD | 3 000 | 3 360 | 7 020 | 7 410 | 3 370 | 3 855 | 2 640 | 3 200 | 1 000 | 808 |
| TRYPASS’ 12/15 12500 Low NOx E | 3 000 | 3 360 | 7 020 | 7 410 | 3 370 | 3 855 | 2 640 | 3 200 | 1 000 | 808 |
| TRYPASS’ 12/15 10000 Low NOx E | 3 000 | 3 360 | 7 020 | 7 410 | 3 370 | 3 855 | 2 640 | 3 200 | 1 000 | 808 |
| TRYPASS’ 12/15 18000 STD | 3 200 | 3 560 | 7 220 | 7 610 | 3 470 | 4 070 | 2 750 | 3 350 | 1 000 | 858 |
| TRYPASS’ 12/15 1 4400 Low NOx E | 3 200 | 3 560 | 7 220 | 7 610 | 3 470 | 4 070 | 2 750 | 3 350 | 1 000 | 858 |
| TRYPASS’ 12/15 12000 Low NOx E | 3 200 | 3 560 | 7 220 | 7 610 | 3 470 | 4 070 | 2 750 | 3 350 | 1 000 | 858 |
| TRYPASS’ 12/15 21600 STD | 3 450 | 3 810 | 7 420 | 7 810 | 3 700 | 4 300 | 2 960 | 3 580 | 1 000 | 908 |
| TRYPASS’ 12/15 17250 Low NOx | 3 450 | 3 810 | 7 420 | 7 810 | 3 700 | 4 300 | 2 960 | 3 580 | 1 000 | 908 |
| TRYPASS’ 12/15 15000 Low NOx E | 3 450 | 3 810 | 7 420 | 7 810 | 3 700 | 4 300 | 2 960 | 3 580 | 1 000 | 908 |
Технические характеристики паровых котлов TRYPASS 12/15
| Модель котла TRYPASS 12/15 | Полезная мощность (кВт) | Тепловой расход (кВт) | Паропроизводительность (кг/час) | Максимальное рабочее давление (бар) | |
|---|---|---|---|---|---|
| 2000 | 1 400 | 1 573 | 2 000 | 12 | 15 |
| 2500 | 1 750 | 1 967 | 2 500 | 12 | 15 |
| 3000 | 2 100 | 2 360 | 3 000 | 12 | 15 |
| 4000 | 2 800 | 3 174 | 4 000 | 12 | 15 |
| 5000 | 3 500 | 3 933 | 5 000 | 12 | 15 |
| 6000 | 4 200 | 4 720 | 6 000 | 12 | 15 |
| 8000 | 5 600 | 6 293 | 8 000 | 12 | 15 |
| 10000 | 7 000 | 7 865 | 10 000 | 12 | 15 |
| 12000 | 8 400 | 9 439 | 12 000 | 12 | 15 |
| 15000 | 10 500 | 11 800 | 15 000 | 12 | 15 |
Характеристики
| Классификация котла | Трехходовые |
| Тип котла | Паровой |
| Паропроизводительность, кг/час | 2000 / 25000 |
| Рабочее давление, кгс/см² | 12 |
| Топливо | Природный газ / Дизель / Комбинированное |
|
