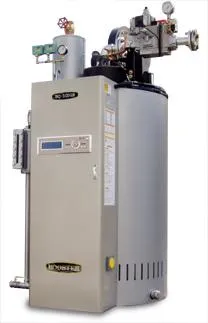

Описание
Котлы данной серии предназначены для производства насыщенного пара с максимальной температурой до 180 °С и давлением до 10 кг/см2.
Они являются водотрубными и имеют вертикальную конструкцию.
Преимущества
- Эффективность: пар высокой степени сухости, вырабатываемый внешним сепаратором котла (входит в комплект поставки), обеспечивает высокое качество технологического процесса.
- Компактность: котлы данной серии имеют малые массогабаритные характеристики.
- Высокая степень автоматизации: все агрегаты (начиная с моделей ВО-400) оснащены автоматической продувкой, а также системой управления Neuron.
- Удобство размещения: благодаря удобной конструкции и малому объему воды, такие котлы пригодны для установки даже в производственных помещениях.
Основные технические характеристики и параметры работы паровых котлов BOOSTER ВО (100–500) — G (газ)
| Наименование | Единицы измерения | BO-100G | BO-200G | BO-300G | |
|---|---|---|---|---|---|
| Паропроизводительность | кг/ч | 100 | 200 | 300 | |
| Теплопроизводительность | МВт | 0,075 | 0,15 | 0,22 | |
| ккал/ч | 64 370 | 128 740 | 193 110 | ||
| Максимальное расчетное давление | кгс/см2 | 10 | 10 | 10 | |
| Максимальное рабочее давление | кгс/см2 | 9 | 9 | 9 | |
| Эффективность (КПД) | % | Не менее 87 | Не менее 87 | Не менее 87 | |
| Поверхность нагрева | м2 | 2,2 | 4,2 | 4,9 | |
| Объем котловой воды | л | 22 | 52 | 61 | |
| Вес | кг | 250 | 450 | 560 | |
| Напряжение | В | 220×1Ø | 380×3Ø | 380×3Ø | |
| Общее энергопотребление | кВт | 0,4 | 0,8 | 1,15 | |
| Мощность вентилятора | кВт | 0,2 | 0,4 | 0,4 | |
| Насос водоснабжения | Тип | — | 15 LPM | 10 PME | 15 PME |
| Мощность | кВт | 0,2 | 0,4 | 0,75 | |
| Габариты | Ширина (Ш) | мм | 680 | 800 | 870 |
| Длина (Д) | мм | 690 | 870 | 1085 | |
| Высота (В) | мм | 1900 | 2090 | 2180 | |
| Тип горелки | — | NBG-8 | YBG-16M | YBG-35A | |
| Система регулирования горелки | — | 1-ступенчатая | 1-ступенчатая | 1-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Природный газ | м3/ч | 8,7 | 17,4 | 26,1 |
| Сжиженный газ | кг/ч | 6,8 | 13,5 | 20,2 | |
| Диаметр соединительных отверстий | Вход газа | Ø мм | 20 | 25 | 32 |
| Выход пара | Ø мм | 20 | 25 | 32 | |
| Вход питательной воды | Ø мм | 20 | 20 | 20 | |
| Дренаж | Ø мм | 20 | 20 | 20 | |
| Предохранительный клапан | Ø мм | JSV-LT12Ø20 | JSV-LT12Ø20 | JSV-LT12Ø25 | |
| Подсоединение дымохода | Ø мм | 100 | 150 | 200 | |
| Наименование | Единицы измерения | BO-400G | BO-500GN | |
|---|---|---|---|---|
| Паропроизводительность | кг/ч | 400 | 500 | |
| Теплопроизводительность | МВт | 0,3 | 0,38 | |
| ккал/ч | 257 480 | 321 850 | ||
| Максимальное расчетное давление | кгс/см2 | 10 | 10 | |
| Максимальное рабочее давление | кгс/см2 | 9 | 9 | |
| Эффективность (КПД) | % | Не менее 87 | Не менее 87 | |
| Поверхность нагрева | м2 | 4,94 | 4,99 | |
| Объем котловой воды | л | 96 | 96 | |
| Вес | кг | 730 | 780 | |
| Напряжение | В | 380×3Ø | 380×3Ø | |
| Общее энергопотребление | кВт | 2,25 | 2,25 | |
| Мощность вентилятора | кВт | 0,75 | 0,75 | |
| Насос водоснабжения | Тип | — | 20 PME | 20 PME |
| Мощность | кВт | 1,5 | 1,5 | |
| Габариты | Ширина (Ш) | мм | 1200 | 1530 |
| Длина (Д) | мм | 1380 | 1390 | |
| Высота (В) | мм | 1970 | 1970 | |
| Тип горелки | — | YBG-35A | NBG-45B | |
| Система регулирования горелки | — | 1-ступенчатая | 2-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Природный газ | м3/ч | 34,8 | 43,5 |
| Сжиженный газ | кг/ч | 26,9 | 33,8 | |
| Диаметр соединительных отверстий | Вход газа | Ø мм | 32 | 40 |
| Выход пара | Ø мм | 32 | 40 | |
| Вход питательной воды | Ø мм | 20 | 20 | |
| Дренаж | Ø мм | 25 | 25 | |
| Предохранительный клапан | Ø мм | JSV-LT12Ø25 | JSV-LT12Ø25 | |
| Подсоединение дымохода | Ø мм | 250 | 250 | |
Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:
- Теплопроизводительность топлива: природный газ — 8 500 ккал/м3;
- Температура питательной воды 20 °С;
- Давление газа 250 ± 50 мм вод. ст.
Характеристики
| Тип котла | Паровой |
| Паропроизводительность, кг/час | 100 / 500 |
| Рабочее давление, кгс/см² | 10 |
| Топливо | Природный газ |
|
