Описание

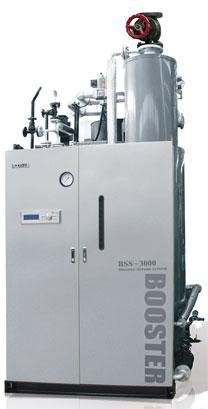

Котлы данной серии предназначены для производства насыщенного пара с максимальной температурой от 180 до 195 °С (для котлов BSS-2500SD и BSS-3000SD) и давлением от 10 до 16 кг/см2 (BSS-2500SD и BSS-3000SD).
Они являются водотрубными и имеют вертикальную конструкцию.
Преимущества
- Высокая эффективность: особая конструкция пароводяных труб (разработка компании BOOSTER) позволяет добиваться максимального КПД при работе котла — не менее 90 %.
- Компактность: котлы данной серии имеют малые массогабаритные характеристики.
- Быстрый выход на рабочие параметры — уже через 5–7 минут после запуска котла.
Основные технические характеристики и параметры работы паровых котлов BOOSTER BSS (1000–3000) — SD (жидкое топливо)
| Наименование | Единицы измерения | BSS-1000SD | BSS-1500SD | BSS-N2000SD | ||
|---|---|---|---|---|---|---|
| Паропроизводительность | кг/ч | 1000 | 1500 | 2000 | ||
| Теплопроизводительность | МВт | 0,75 | 1,12 | 1,5 | ||
| ккал/ч | 643 700 | 965 550 | 1 287 400 | |||
| Максимальное расчетное давление | кгс/см2 | 10 | 10 | 10 | ||
| Максимальное рабочее давление | кгс/см2 | 9 | 9 | 9 | ||
| Эффективность (КПД) | % | Не менее 90 | Не менее 90 | Не менее 91 | ||
| Поверхность нагрева | м2 | 9,82 | 9,99 | 19,72 | ||
| Объем котловой воды | л | 160 | 160 | 230 | ||
| Напряжение | В | 380×3Ø | 380×3Ø | 380×3Ø | ||
| Общая потребляемая мощность | кВт | 5,6 | 9,4 | 12,5 | ||
| Вентилятор | кВт | 3,7 | 7,5 | 7,5 | ||
| Насос водоснабжения | Тип | — | MVI 212–1 | MVI 212–1 | MVI 412–1 | |
| Мощность | кВт | 1,5 | 1,5 | 2,2 | ||
| Топливный насос | Тип | — | RSA-125 | RSA-125 | E7NC10015P | |
| Мощность | кВт | 0,4 | 0,4 | 1,5 | ||
| Вес | кг | 1720 | 2100 | 2300 | ||
| Габариты | Ширина (Ш) | мм | 990 | 990 | 1350 | |
| Длина (Д) | мм | 1860 | 2510 | 2530 | ||
| Высота (В) | мм | 2590 | 2460 | 2740 | ||
| Тип горелки | — | YBD-120-06 | YBD-120-06 | YBD-300-02 | ||
| Система регулирования горелки | — | 2-ступенчатая | 2-ступенчатая | 3-ступенчатая | ||
| Розжиг | — | Электрический искровой заряд | Электрический искровой заряд | Электрический искровой заряд | ||
| Топливо | Дизель | кг/ч | 69,4 | 104,2 | 137,4 | |
| Диаметр соединительных отверстий | Вход топлива | Ø мм | 15 | 15 | 25 | |
| Выход пара | Ø мм | 50 | 65 | 80 | ||
| Вход питательной воды | Ø мм | 20 (насос 25) | 20 (насос 25) | 25 (насос 32) | ||
| Дренаж | Ø мм | 25 | 25 | 40 | ||
| Предохранительный клапан | Ø мм | JSV-FT11 Ø25 | JSV-FT11 Ø32 | JSV-FT11 Ø32 | ||
| Подсоединение дымохода | Ø мм | 300 | 350 | 400 | ||
| Наименование | Единицы измерения | BSS-2500SD | BSS-3000SD | ||
|---|---|---|---|---|---|
| Паропроизводительность | кг/ч | 2500 | 3000 | ||
| Теплопроизводительность | МВт | 1,87 | 2,25 | ||
| ккал/ч | 1 609 250 | 1 931 100 | |||
| Максимальное расчетное давление | кгс/см2 | 10 (16) | 10 (16) | ||
| Максимальное рабочее давление | кгс/см2 | 9 (15) | 9 (15) | ||
| Эффективность (КПД) | % | Не менее 90 | Не менее 90 | ||
| Поверхность нагрева | м2 | 23,1 | 25 | ||
| Объем котловой воды | л | 315 | 350 | ||
| Напряжение | В | 380×3Ø | 380×3Ø | ||
| Общая потребляемая мощность | кВт | 15,5 | 19,5 (20,5) | ||
| Вентилятор | кВт | 11 | 15 | ||
| Насос водоснабжения | Тип | — | MVI 412–1 | MVI 412–1 (Helix V623-1) | |
| Мощность | кВт | 2,2 | 3,0 (4) | ||
| Топливный насос | Тип | — | TA2C40105 | TA2C40105 | |
| Мощность | кВт | 1,5 | 1,5 | ||
| Вес | кг | 2900 | 3100 | ||
| Габариты | Ширина (Ш) | мм | 1610 | 1610 | |
| Длина (Д) | мм | 3090 | 3090 | ||
| Высота (В) | мм | 3050 | 3160 | ||
| Тип горелки | — | YBD-300-02 | YBD-300-02 | ||
| Система регулирования горелки | — | 3-ступенчатая | 3-ступенчатая | ||
| Розжиг | — | Электрический искровой заряд | Электрический искровой заряд | ||
| Топливо | Дизель | кг/ч | 173,5 | 208,3 | |
| Диаметр соединительных отверстий | Вход топлива | Ø мм | 25 | 25 | |
| Выход пара | Ø мм | 80 | 100 | ||
| Вход питательной воды | Ø мм | 25 (насос 32) | 25 (насос 32) | ||
| Дренаж | Ø мм | 40 | 40 | ||
| Предохранительный клапан | Ø мм | JSV-FT11 Ø40 | Ø40 (Ø32×50) | ||
| Подсоединение дымохода | Ø мм | 450 | 500 | ||
Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:
- Теплопроизводительность топлива: дизель — 10 300 ккал/кг;
- Температура питательной воды 20 °С.
Характеристики
|
|
руб. |
| Тип котла | Паровой |
| Паропроизводительность, кг/час | 1000 / 3000 |
| Рабочее давление, кгс/см² | 10 / 16 |
| Топливо | Дизель |
|
