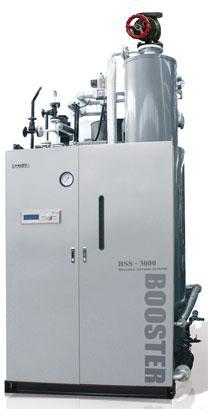

Описание
Котлы данной серии предназначены для производства насыщенного пара с максимальной температурой от 180 до 195 °С (для котлов BSS-2500GX и BSS-3000GX) и давлением от 10 до 16 кг/см2 (BSS-2500GX и BSS-3000GX).
Они являются водотрубными и имеют вертикальную конструкцию.
Преимущества
- Высокий КПД котла — не менее 98 %, достигается благодаря особой конструкции.
- Компактность: благодаря малому объему воды и другим конструктивным особенностям, котлы данной серии могут быть установлены даже в производственных помещениях.
- Удобство управления: котлы оснащены многофункциональной системой Neuron, позволяющей автоматически регулировать работу котла, без присутствия персонала.
- Возможность работы в каскаде.
Основные технические характеристики и параметры работы паровых котлов BOOSTER BSS (1000–3000) — GX (газ)
| Наименование | Единицы измерения | BSS-1000GX | BSS-1500GX | BSS-N2000GX | |
|---|---|---|---|---|---|
| Паропроизводительность | кг/ч | 1000 | 1500 | 2000 | |
| Теплопроизводительность | МВт | 0,75 | 1,12 | 1,5 | |
| ккал/ч | 643 700 | 965 550 | 1 287 400 | ||
| Максимальное расчетное давление | кгс/см2 | 10 | 10 | 10 | |
| Максимальное рабочее давление | кгс/см2 | 9 | 9 | 9 | |
| Эффективность (КПД) | % | Не менее 98,5 | Не менее 98,5 | Не менее 98 | |
| Поверхность нагрева | м2 | 9,82 | 9,99 | 19,72 | |
| Объем котловой воды | л | 160 | 160 | 230 | |
| Напряжение | В | 380×3Ø | 380×3Ø | 380×3Ø | |
| Общая потребляемая мощность | кВт | 5,9 | 9,7 | 10,5 | |
| Вентилятор | кВт | 3,7 | 7,5 | 7,5 | |
| Насос водоснабжения | Тип | — | MVI 212–1 | MVI 212–1 | MVI 412–1 |
| Мощность | кВт | 1,5 | 1,5 | 3 | |
| Вес | кг | 2160 | 2450 | 2820 | |
| Габариты | Ширина (Ш) | мм | 990 | 990 | 1660 |
| Длина (Д) | мм | 2270 | 2550 | 3130 | |
| Высота (В) | мм | 2650 | 2715 | 3060 | |
| Тип горелки | Газовая | — | SLB-200A | SLB-200A | SLB-250A |
| Газовая (Low NOx) | — | LES-150A | LES-150A | LES-250A | |
| Модулируемая газовая | — | — | BRS-300A | BRS-300A | |
| Система регулирования горелки | — | 2-ступенчатая | 2-ступенчатая | 3-ступенчатая | |
| Розжиг | — | Электрический искровой заряд | Электрический искровой заряд | Электрический искровой заряд | |
| Топливо | Природный газ | м3/ч | 76,9 | 115,3 | 191,2 |
| Сжиженный газ | кг/ч | 59,6 | 89,6 | 147,8 | |
| Диаметр соединительных отверстий | Вход газа | Ø мм | 50 | 50 | 50 |
| Выход пара | Ø мм | 50 | 65 | 80 | |
| Вход питательной воды | Ø мм | 20 (насос 25) | 20 (насос 25) | 25 (насос 32) | |
| Дренаж | Ø мм | 25 | 25 | 40 | |
| Предохранительный клапан | Ø мм | JSV-FT11 Ø25 | JSV-FT11 Ø32 | JSV-FT11 Ø40 | |
| Подсоединение дымохода | Ø мм | 300 | 350 | 400 | |
| Наименование | Единицы измерения | BSS-2500GX | BSS-3000GX | |
|---|---|---|---|---|
| Паропроизводительность | кг/ч | 2500 | 3000 | |
| Теплопроизводительность | МВт | 1,87 | 2,25 | |
| ккал/ч | 1609250 | 1931100 | ||
| Максимальное расчетное давление | кгс/см2 | 10 (16) | 10 (16) | |
| Максимальное рабочее давление | кгс/см2 | 9 (15) | 9 (15) | |
| Эффективность (КПД) | % | Не менее 99 | Не менее 99 | |
| Поверхность нагрева | м2 | 23,1 | 25 | |
| Объем котловой воды | л | 365 | 400 | |
| Напряжение | В | 380×3Ø | 380×3Ø | |
| Общая потребляемая мощность | кВт | 14 | 18 (19) | |
| Вентилятор | кВт | 11 | 15 | |
| Насос водоснабжения | Тип | — | MVI 412–1 (Helix V623-1) | MVI 412–1 |
| Мощность | кВт | 3,7 (4) | 3 | |
| Вес | кг | 3400 | 3700 | |
| Габариты | Ширина (Ш) | мм | 1680 | 1440 |
| Длина (Д) | мм | 3140 | 2580 | |
| Высота (В) | мм | 3160 | 2930 | |
| Тип горелки | Газовая | — | SLB-250A | SLB-204A |
| Газовая (Low NOx) | — | LES-250A | LES-250A | |
| Модулируемая газовая | — | BRS-300A | BRS-300A | |
| Система регулирования горелки | — | 3-ступенчатая | 3-ступенчатая | |
| Розжиг | — | Электрический искровой заряд | Электрический искровой заряд | |
| Топливо | Природный газ | м3/ч | 229,5 | 154,5 |
| Сжиженный газ | кг/ч | 177,3 | 119 | |
| Диаметр соединительных отверстий | Вход газа | Ø мм | 50 | 50 |
| Выход пара | Ø мм | 100 | 80 | |
| Вход питательной воды | Ø мм | 25 (насос 32) | 25 (насос 32) | |
| Дренаж | Ø мм | 40 | 40 | |
| Предохранительный клапан | Ø мм | JSV-FT11 Ø40 (KZSAF-B111 Ø32*50) | JSV-FT11 Ø32 | |
| Подсоединение дымохода | Ø мм | 450 | 350 | |
Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:
- Теплопроизводительность топлива: природный газ — 8 500 ккал/м3, сжиженный газ — 11 000 ккал/кг;
- Температура питательной воды 20 °С;
- Давление газа 3500 ± 1000 мм вод. ст.
Характеристики
| Тип котла | Паровой |
| Паропроизводительность, кг/час | 1000 / 3000 |
| Рабочее давление, кгс/см² | 10 / 16 |
|
