Описание

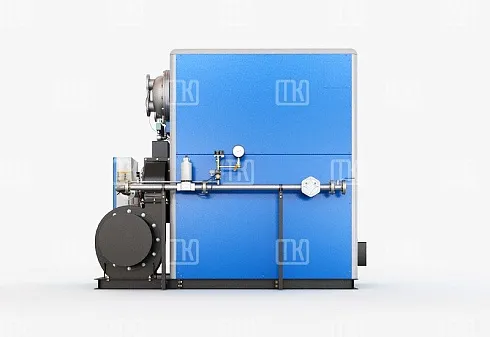

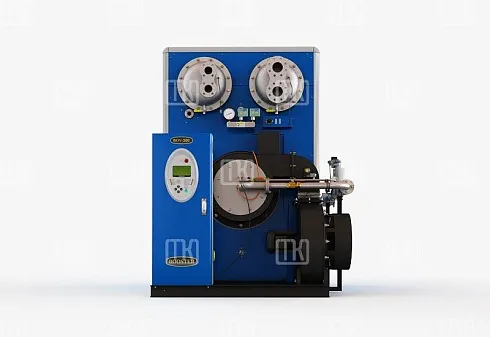

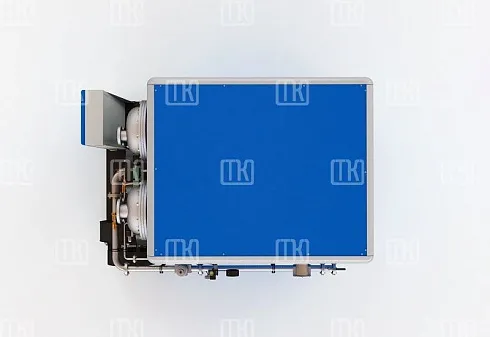

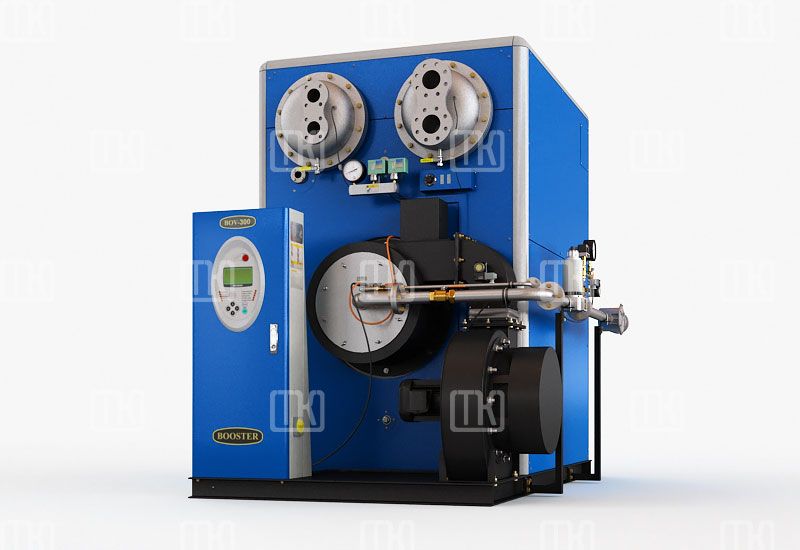

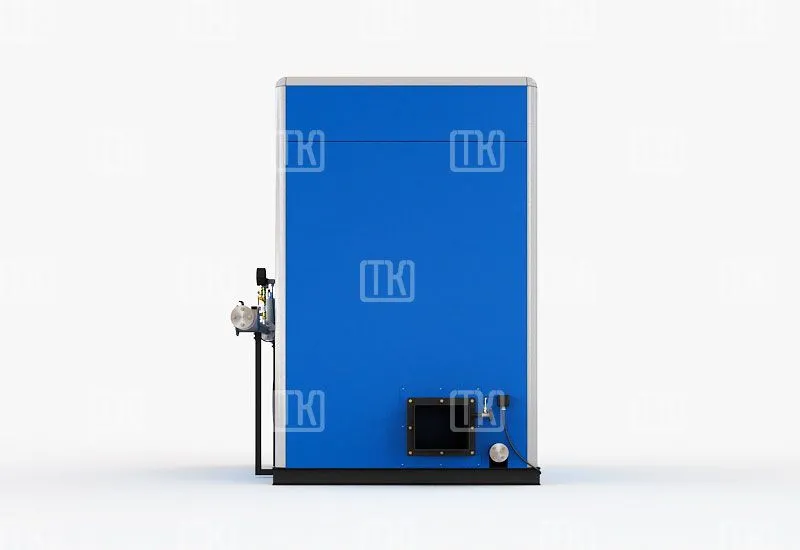

Вакуум-водогрейные котлы BOV предназначены для отопления и ГВС.
Максимальная температура теплоносителя — 88 °С.
Преимущества:
- Встроенные U-образные теплообменники вторичных контуров системы отопления и горячего водоснабжения из высококачественной нержавеющей стали позволяют подключать сетевые нагрузки в высотных зданиях до 20 этажей.
- Удобство управления: котлы оснащены многофункциональной системой Neuron, позволяющей автоматически регулировать работу котла, без присутствия персонала.
- Возможность работы в каскаде.
- Быстрый выход на рабочие параметры — всего через 5 минут после запуска котла, благодаря малому объему котловой воды.
- Безопасность: отсутствие воздуха в котле абсолютно исключает возможность взрыва. Теплообменники находятся в вакуумной камере и защищены от соприкосновения с огнем.
- Многофункциональность: встроенные теплообменники ГВС и системы отопления обеспечивают широкое многоцелевое применение.
- Компактность: малые массогабаритные характеристики, а также компактная конструкция котла, смонтированного в сборе с основным оборудованием на раме, позволяет устанавливать такие котлы даже в небольших помещениях, недалеко друг от друга (при работе в каскаде).
Основные технические характеристики и параметры работы водогрейных котлов BOOSTER BOV-GD (800–3000) (газ/жидкое топливо)
| Наименование | Единицы измерения | BOV-800 | BOV-1000 | BOV-1300 | BOV-1600 | |
|---|---|---|---|---|---|---|
| Теплопроизводительность | ккал/ч | 800 000 | 1 000 000 | 1 300 000 | 1 600 000 | |
| МВт | 0,93 | 1,16 | 1,51 | 1,86 | ||
| Поверхность нагрева | м2 | 12,8 | 13,9 | 17,4 | 22,3 | |
| Эффективность (КПД) | % | Не менее 91 | Не менее 91 | Не менее 91 | Не менее 91 | |
| Вес | кг | 2690 | 2890 | 3460 | 3990 | |
| Напряжение | В | 380 × 3Ø | 380 × 3Ø | 380 × 3Ø | 380 × 3Ø | |
| Общая потребляемая мощность |
кВт | 2,2 (2,6) | 3,7 (4,1) | 5,5 (7,0) | 7,5 (9,0) | |
| Объем котловой воды | л | 505 | 530 | 615 | 750 | |
| Мощность вентилятора | кВт | 2,2 | 3,7 | 5,5 | 7,5 | |
| Топливный насос | кВт | 0,4 | 0,4 | 1,5 | 1,5 | |
| Габариты | ||||||
| Ширина | мм | 1460 | 1660 (1400) | 1750 (1450) | 1540 | |
| Длина | мм | 2870 | 2860 | 3200 | 3480 | |
| Высота | мм | 2060 | 2190 | 2330 | 2450 | |
| Тип горелки | ||||||
| Дизель | — | YBD-120-04 | YBD-20-04 | YBD-300-03 | YBD-300-04 | |
| Газ | — | NBG-90A, BSG-150, LES-95A | BSG-150, LES-150A | BSG-250, LES-250A, BRS-300A | BSG-250, LES-250A, BRS-300A | |
| Система регулирования горелки | ||||||
| Дизель | — | 2-ступенчатая | 3-ступенчатая | 3-ступенчатая | 3-ступенчатая | |
| Газ | — | 2-ступенчатая | 3-ступенчатая | 3-ступенчатая | 3-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | ||||||
| Природный газ | м3/ч | 103,4 | 129,3 | 168,1 | 206,8 | |
| Сжиженный газ | кг/ч | 80,5 | 100,6 | 130,8 | 161 | |
| Дизель | кг/ч | 85,4 | 106,7 | 138,7 | 170,7 | |
| Диаметр соединительных отверстий | ||||||
| Вход (дизель) | Ø мм | 25 | 25 | 25 | 25 | |
| Вход (газ) | Ø мм | 50 | 50 | 50 | 50 | |
| Подсоединение дымохода | Ø мм | 400 | 400 | 400 | 450 | |
| Наименование | Единицы измерения | BOV-2000 | BOV-2500 | BOV-3000 | |
|---|---|---|---|---|---|
| Теплопроизводительность | ккал/ч | 2 000 000 | 2 500 000 | 3 000 000 | |
| МВт | 2,33 | 2,91 | 3,49 | ||
| Поверхность нагрева | м2 | 25,4 | 29,5 | 34,8 | |
| Эффективность (КПД) | % | Не менее 91 | Не менее 91 | Не менее 91 | |
| Вес | кг | 4560 | 5480 | 6580 | |
| Напряжение | В | 380 × 3Ø | 380 × 3Ø | 380 × 3Ø | |
| Общая потребляемая мощность | кВт | 11 (12,5) | 15 (16,5) | 18,5 (20) | |
| Объем котловой воды | л | 900 | 1075 | 1250 | |
| Мощность вентилятора | кВт | 11 | 15 | 18,5 | |
| Топливный насос | кВт | 1,5 | 1,5 | 1,5 | |
| Габариты | Ширина (Ш) | мм | 2110 (1770) | 2240 (1920) | 2440 (2230) |
| Длина (Д) | мм | 3840 | 4350 | 5190 (5070) | |
| Высота (В) | мм | 2570 | 2570 | 2570 | |
| Тип горелки | Дизель | — | YBD-300-04 | YBD-300-05 | YBD-300-05 |
| Газ | — | BSG-250, LES-250A, BRS-300A | BSG-250 | BSG-300 | |
| Система регулирования горелки | Дизель | — | 3-ступенчатая | 3-ступенчатая | 3-ступенчатая |
| Газ | — | 3-ступенчатая | 3-ступенчатая | 3-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Природный газ | м3/ч | 258,5 | 323,2 | 387,8 |
| Сжиженный газ | кг/ч | 199,8 | 249,7 | 299,7 | |
| Дизель | кг/ч | 213,4 | 266,7 | 320,1 | |
| Диаметр соединительных отверстий | Вход (дизель) | Ø мм | 25 | 25 | 25 |
| Вход (газ) | Ø мм | 50 | 50 | 65 | |
| Подсоединение дымохода | Ø мм | 500 | 550 | 600 | |
Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:
- Теплопроизводительность топлива: природный газ — 8500 ккал/м3, сжиженный газ — 11000 ккал/кг, дизель — 10300 ккал/кг.
- Давление подачи газа: BOV-1000-3600G — среднее давление 3500 ± 1000 мм вод. ст.
- Температурный градиент для теплообменников: 10 °С, 20 °С, ГВС 40 °С, 60 °С.
Характеристики
| Рабочая температура, ℃ | 80 |
| Тип котла | Водогрейный |
| Рабочее давление, кгс/см² | 10 |
| Теплопроизводительность, кВТ | 930 / 3490 |
| Топливо | Природный газ / Дизель |
|
