Описание

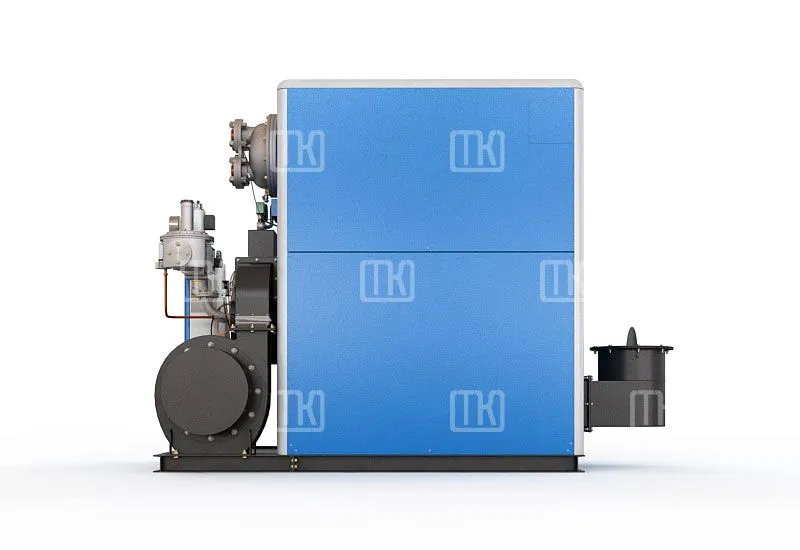

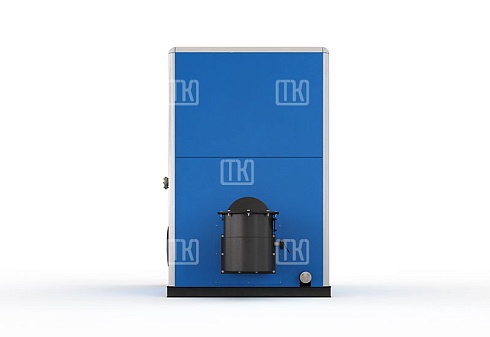

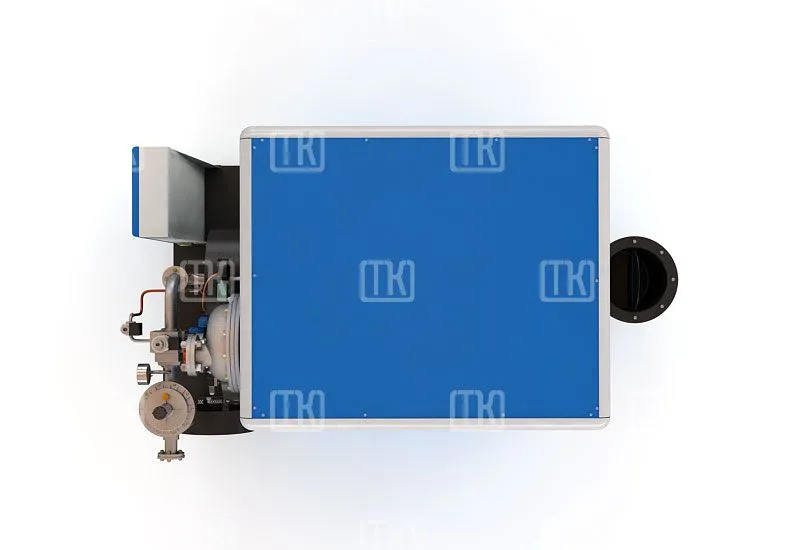

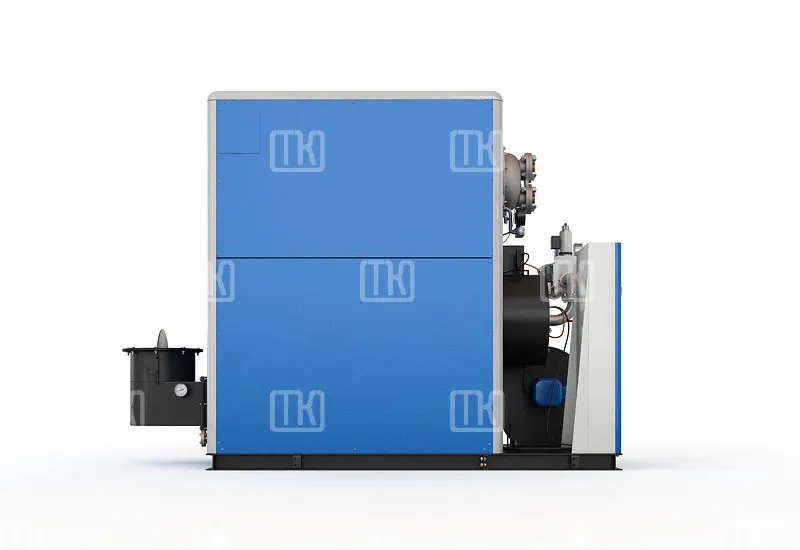

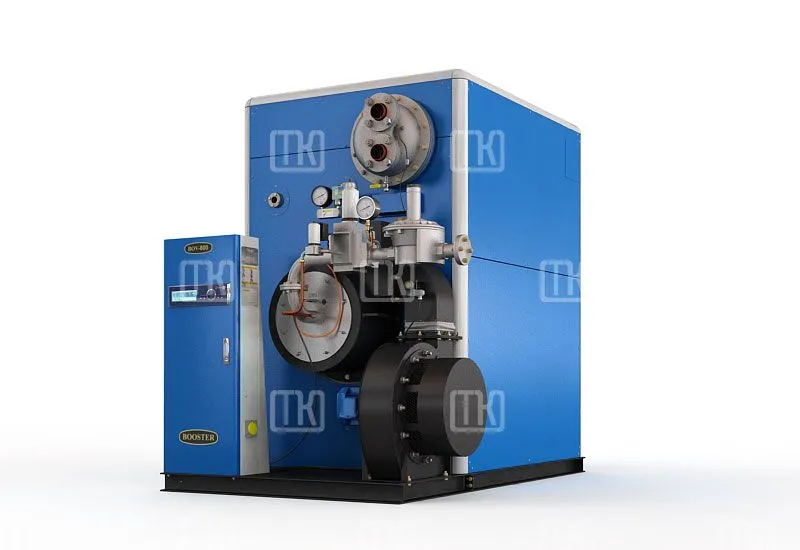

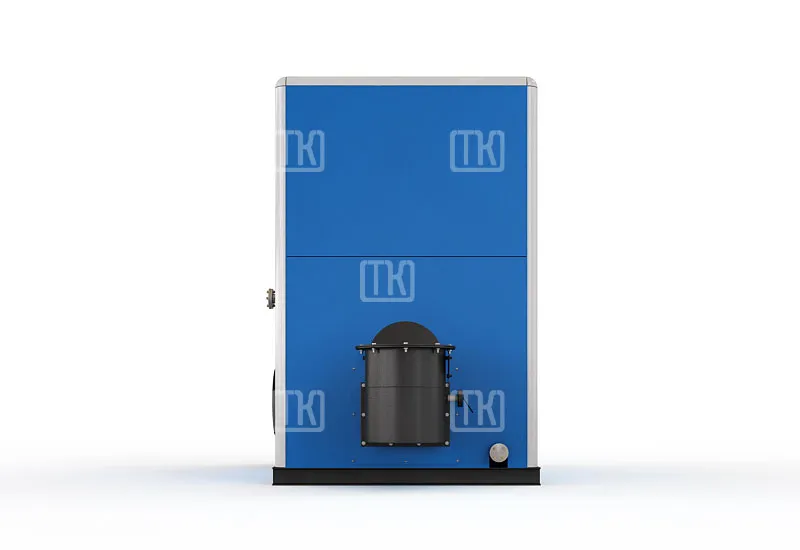

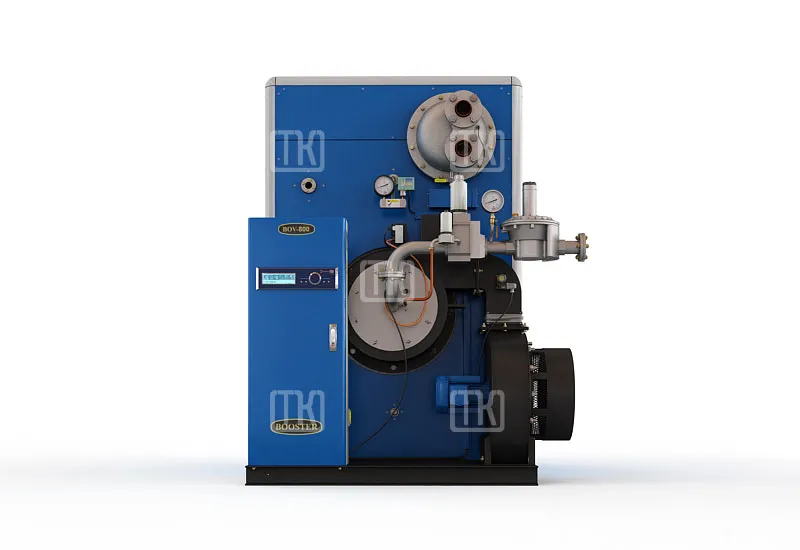

Вертикальные вакуум-водогрейные котлы BOV предназначены для отопления и ГВС. Максимальная температура теплоносителя — 88 °С.
Преимущества:
- Встроенные U-образные теплообменники вторичных контуров системы отопления и горячего водоснабжения из высококачественной нержавеющей стали позволяют подключать сетевые нагрузки в высотных зданиях до 20 этажей.
- Удобство управления: котлы оснащены многофункциональной системой Neuron, позволяющей автоматически регулировать работу котла, без присутствия персонала.
- Возможность работы в каскаде.
- Безопасность: отсутствие воздуха в котле абсолютно исключает возможность взрыва. Теплообменники находятся в вакуумной камере и защищены от соприкосновения с огнем.
- Многофункциональность: встроенные теплообменники ГВС и системы отопления обеспечивают широкое многоцелевое применение.
- Компактность: малые массогабаритные характеристики, а также компактная конструкция котла, смонтированного в сборе с основным оборудованием на раме, позволяет устанавливать такие котлы даже в небольших помещениях, недалеко друг от друга (при работе в каскаде).
- Выбор давления: модель BOV 800 при заказе может комплектоваться горелкой, работающей на низком или среднем давлении газа.
Основные технические характеристики и параметры работы водогрейных котлов BOOSTER BOV-G (350–800) (газ)
| Наименование | Единицы измерения | BOV-350 | BOV-400 | BOV-450 | |
|---|---|---|---|---|---|
| Теплопроизводительность | ккал/ч | 350 000 | 400 000 | 450 000 | |
| МВт | 0,41 | 0,47 | 0,52 | ||
| Поверхность нагрева | м2 | 10,8 | 10,8 | 10,8 | |
| Эффективность (КПД) | % | Не менее 91 | Не менее 91 | Не менее 91 | |
| Вес | кг | 1980 | 2010 | 2020 | |
| Напряжение | В | 380×3Ø | 380×3Ø | 380×3Ø | |
| Общая потребляемая мощность | кВт | 1,5 (1,9) | 1,5 (1,9) | 1,5 (1,9) | |
| Объем котловой воды | л | 375 | 375 | 410 | |
| Мощность вентилятора | кВт | 1,5 | 1,5 | 1,5 | |
| Топливный насос | кВт | 0,4 | 0,4 | 0,4 | |
| Габариты | Ширина (Ш) | мм | 1320 | 1320 | 1320 |
| Длина (Д) | мм | 2600 | 2600 | 2630 | |
| Высота (В) | мм | 1800 | 1800 | 1800 | |
| Тип горелки | Дизель | — | BO-60-01 | BO-60-01 | BO-60-01 |
| Газ | — | NBG-90A, LES-80A | NBG-90A, LES-80A | NBG-90A, LES-90A | |
| Система регулирования горелки | Дизель | — | 2-ступенчатая | 2-ступенчатая | 2-ступенчатая |
| Газ | — | 2-ступенчатая | 2-ступенчатая | 2-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Природный газ | м3/ч | 45,4 | 51,7 | 58,2 |
| Сжиженный газ | кг/ч | 35 | 40 | 45,3 | |
| Дизель | кг/ч | 37,3 | 42,7 | 48 | |
| Диаметр соединительных отверстий | Вход (дизель) | Ø мм | 20 | 20 | 20 |
| Вход (газ) | Ø мм | 50 | 50 | 50 | |
| Подсоединение дымохода | Ø мм | 250 | 250 | 250 | |
| Наименование | Единицы измерения | BOV-500 | BOV-600 | BOV-800 | |
|---|---|---|---|---|---|
| Теплопроизводительность | ккал/ч | 500 000 | 600 000 | 800 000 | |
| МВт | 0,58 | 0,7 | 0,93 | ||
| Поверхность нагрева | м2 | 10,8 | 11,7 | 12,8 | |
| Эффективность (КПД) | % | Не менее 91 | Не менее 91 | Не менее 91 | |
| Вес | кг | 2030 | 2160 | 2690 | |
| Напряжение | В | 380×3Ø | 380×3Ø | 380×3Ø | |
| Общая потребляемая мощность | кВт | 1,5 (1,9) | 2,2 (2,6) | 2,2 (2,6) | |
| Объем котловой воды | л | 410 | 410 | 505 | |
| Мощность вентилятора | кВт | 1,5 | 2,2 | 2,2 | |
| Топливный насос | кВт | 0,4 | 0,4 | 0,4 | |
| Габариты | Ширина (Ш) | мм | 1320 | 1430 | 1460 |
| Длина (Д) | мм | 2630 | 2700 | 2870 | |
| Высота (В) | мм | 1800 | 1800 | 2060 | |
| Тип горелки | Дизель | — | BO-60-01 | YBD-120-04 | YBD-120-04 |
| Газ | — | NBG-90A, LES-90A | NBG-90A, LES-90A | NBG-90A, BSG-150, LES-95A | |
| Система регулирования горелки | Дизель | — | 2-ступенчатая | 2-ступенчатая | 2-ступенчатая |
| Газ | — | 2-ступенчатая | 2-ступенчатая | 2-ступенчатая | |
| Розжиг | — | Электрический искровой разряд | Электрический искровой разряд | Электрический искровой разряд | |
| Топливо | Природный газ | м3/ч | 64,6 | 77,6 | 103,4 |
| Сжиженный газ | кг/ч | 50,9 | 60,4 | 80,5 | |
| Дизель | кг/ч | 53,3 | 64 | 85,4 | |
| Диаметр соединительных отверстий | Вход (дизель) | Ø мм | 20 | 25 | 25 |
| Вход (газ) | Ø мм | 50 | 50 | 50 | |
| Подсоединение дымохода | Ø мм | 300 | 300 | 400 | |
Технические характеристики, указанные в таблице, возможны при соблюдении следующих условий:
- Теплопроизводительность топлива: природный газ — 8500 ккал/м3, сжиженный газ — 11000 ккал/кг, дизель — 10300 ккал/кг.
- Давление подачи газа: BOV-350-800G — низкое давление 250 ± 50 мм вод. ст., BOV-800G — среднее давление 3500 ± 1000 мм вод. ст.
- Температурный градиент для теплообменников: 10 °С, 20 °С, ГВС 40 °С, 60 °С.
Характеристики
| Рабочая температура, ℃ | 80 |
| Тип котла | Водогрейный |
| Рабочее давление, кгс/см² | 10 |
| Теплопроизводительность, кВТ | 410 / 930 |
| Топливо | Природный газ |
|
